3.2

Produkteigenschaften

3.2.1 Überblick über das Gerät
3.2.2

Blindzonenfreiheit

3.2.3

Automatische Einmessung der Schutzfeldbreite

3.2.4

Ausrichthilfe

8014252/1DCM/2022-05-13 | SICK
Irrtümer und Änderungen vorbehalten
Reichweite
Die Reichweite ist die maximale Schutzfeldbreite.
Durch den Einsatz von Umlenkspiegeln reduziert sich die Reichweite.
Durch den Einsatz eines Schweißfunkenschutzes reduziert sich die Reichweite.
Verwandte Themen
• „Datenblatt", Seite 56
• „Umlenkspiegel", Seite 67
• „Schweißfunkenschutz", Seite 64
1
2

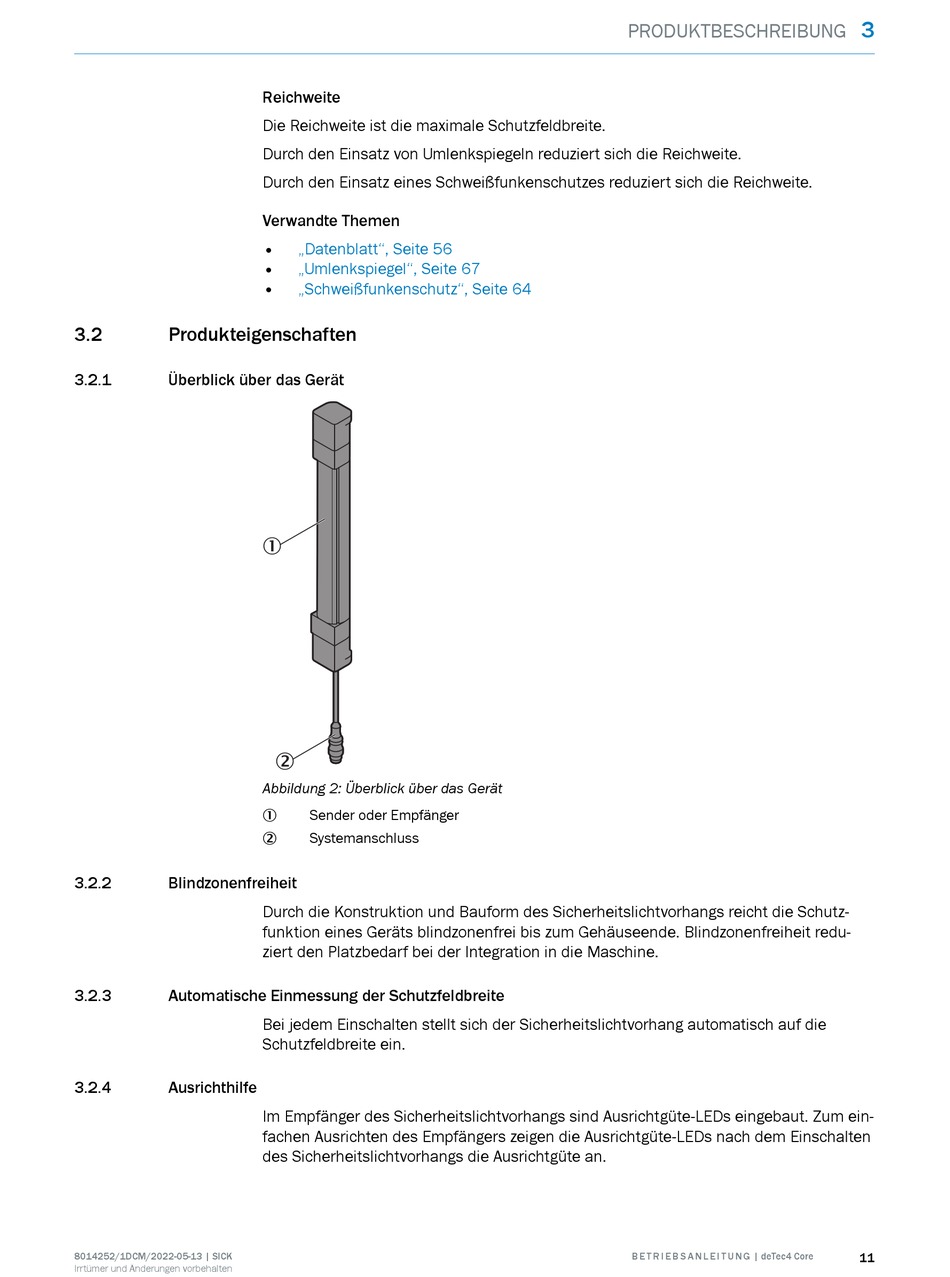

Abbildung 2: Überblick über das Gerät
Sender oder Empfänger
1
Systemanschluss
2
Durch die Konstruktion und Bauform des Sicherheitslichtvorhangs reicht die Schutz‐
funktion eines Geräts blindzonenfrei bis zum Gehäuseende. Blindzonenfreiheit redu‐
ziert den Platzbedarf bei der Integration in die Maschine.
Bei jedem Einschalten stellt sich der Sicherheitslichtvorhang automatisch auf die
Schutzfeldbreite ein.
Im Empfänger des Sicherheitslichtvorhangs sind Ausrichtgüte-LEDs eingebaut. Zum ein‐
fachen Ausrichten des Empfängers zeigen die Ausrichtgüte-LEDs nach dem Einschalten
des Sicherheitslichtvorhangs die Ausrichtgüte an.
