6.3 Systemanschluss über Verbindungsleitung (M12, 5-polig auf 8-polig)
8014252/1DCM/2022-05-13 | SICK
Irrtümer und Änderungen vorbehalten

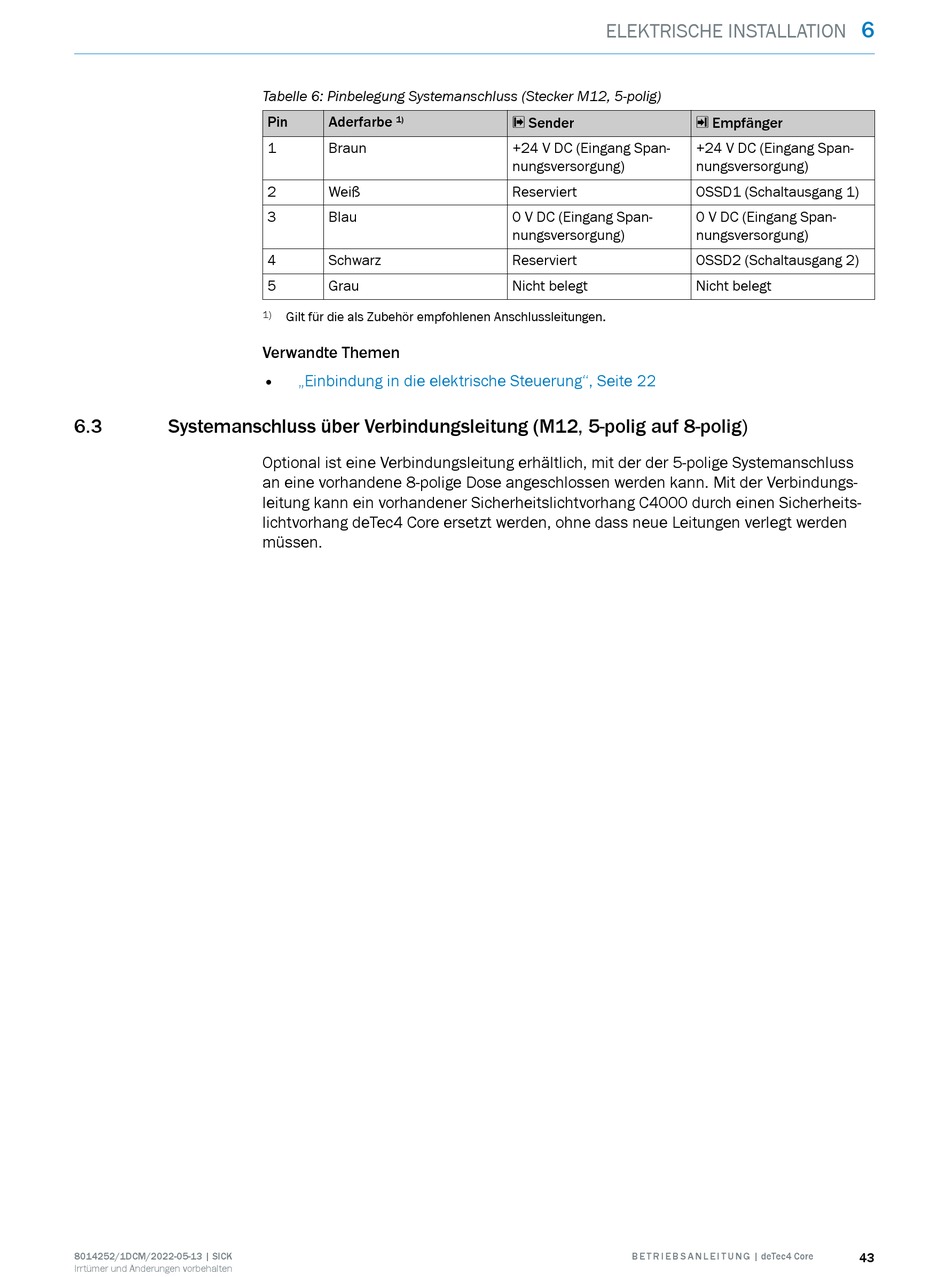

Tabelle 6: Pinbelegung Systemanschluss (Stecker M12, 5-polig)
Pin Aderfarbe
1)
1 Braun
2 Weiß
3 Blau
4 Schwarz
5 Grau
1) Gilt für die als Zubehör empfohlenen Anschlussleitungen.
Verwandte Themen
• „Einbindung in die elektrische Steuerung", Seite 22
Optional ist eine Verbindungsleitung erhältlich, mit der der 5-polige Systemanschluss
an eine vorhandene 8-polige Dose angeschlossen werden kann. Mit der Verbindungs‐
leitung kann ein vorhandener Sicherheitslichtvorhang C4000 durch einen Sicherheits‐
lichtvorhang deTec4 Core ersetzt werden, ohne dass neue Leitungen verlegt werden
müssen.
ELEKTRISCHE INSTALLATION
s Sender
+24 V DC (Eingang Span‐
nungsversorgung)
Reserviert
0 V DC (Eingang Span‐
nungsversorgung)
Reserviert
Nicht belegt
B E T R I E B S A N L E I T U N G | deTec4 Core
6
r Empfänger
+24 V DC (Eingang Span‐
nungsversorgung)
OSSD1 (Schaltausgang 1)
0 V DC (Eingang Span‐
nungsversorgung)
OSSD2 (Schaltausgang 2)
Nicht belegt
