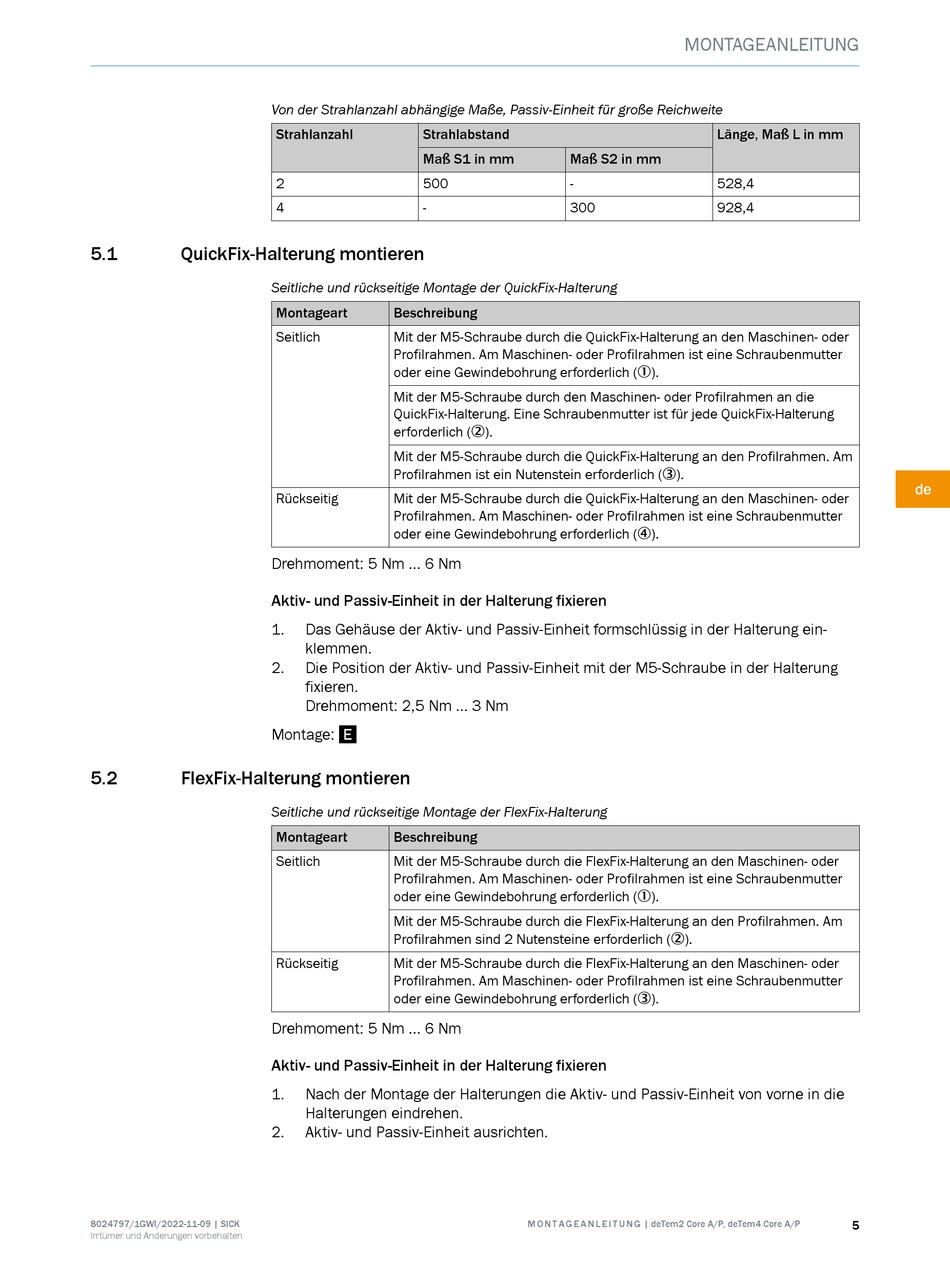

5.1

QuickFix-Halterung montieren

5.2

FlexFix-Halterung montieren

8024797/1GWI/2022-11-09 | SICK
Irrtümer und Änderungen vorbehalten
Von der Strahlanzahl abhängige Maße, Passiv-Einheit für große Reichweite
Strahlanzahl Strahlabstand
Maß S1 in mm
2 500
4 -
Seitliche und rückseitige Montage der QuickFix-Halterung
Montageart Beschreibung
Seitlich Mit der M5-Schraube durch die QuickFix-Halterung an den Maschinen- oder
Profilrahmen. Am Maschinen- oder Profilrahmen ist eine Schraubenmutter
oder eine Gewindebohrung erforderlich (1).
Mit der M5-Schraube durch den Maschinen- oder Profilrahmen an die
QuickFix-Halterung. Eine Schraubenmutter ist für jede QuickFix-Halterung
erforderlich (2).
Mit der M5-Schraube durch die QuickFix-Halterung an den Profilrahmen. Am
Profilrahmen ist ein Nutenstein erforderlich (3).
Rückseitig Mit der M5-Schraube durch die QuickFix-Halterung an den Maschinen- oder
Profilrahmen. Am Maschinen- oder Profilrahmen ist eine Schraubenmutter
oder eine Gewindebohrung erforderlich (4).
Drehmoment: 5 Nm ... 6 Nm
Aktiv- und Passiv-Einheit in der Halterung fixieren
1. Das Gehäuse der Aktiv- und Passiv-Einheit formschlüssig in der Halterung ein‐
klemmen.
2. Die Position der Aktiv- und Passiv-Einheit mit der M5-Schraube in der Halterung
fixieren.
Drehmoment: 2,5 Nm ... 3 Nm
Montage: E
Seitliche und rückseitige Montage der FlexFix-Halterung
Montageart Beschreibung
Seitlich Mit der M5-Schraube durch die FlexFix-Halterung an den Maschinen- oder
Profilrahmen. Am Maschinen- oder Profilrahmen ist eine Schraubenmutter
oder eine Gewindebohrung erforderlich (1).
Mit der M5-Schraube durch die FlexFix-Halterung an den Profilrahmen. Am
Profilrahmen sind 2 Nutensteine erforderlich (2).
Rückseitig Mit der M5-Schraube durch die FlexFix-Halterung an den Maschinen- oder
Profilrahmen. Am Maschinen- oder Profilrahmen ist eine Schraubenmutter
oder eine Gewindebohrung erforderlich (3).
Drehmoment: 5 Nm ... 6 Nm
Aktiv- und Passiv-Einheit in der Halterung fixieren
1. Nach der Montage der Halterungen die Aktiv- und Passiv-Einheit von vorne in die
Halterungen eindrehen.
2. Aktiv- und Passiv-Einheit ausrichten.
MONTAGEANLEITUNG
Maß S2 in mm
-
300
M O N T A G E A N L E I T U N G | deTem2 Core A/P, deTem4 Core A/P
Länge, Maß L in mm
528,4
928,4
