3.6.7 Motorkabel
Der Motor muss an die Klemmen U/T1/96, V/T2/97, W/T3/98 angeschlossen werden, Erde an Klemme 99. Mit dem Frequenzumrichter können alle
dreiphasigen Standardmotoren eingesetzt werden. Die Werkseinstellung ist Rechtsdrehung, wobei der Ausgang des Frequenzumrichters folgenderma-
ßen geschaltet ist:
Klemmennummer
96, 97, 98, 99
• Klemme U/T1/96 an U-Phase
• Klemme V/T2/97 an V-Phase
• Klemme W/T3/98 an W-Phase

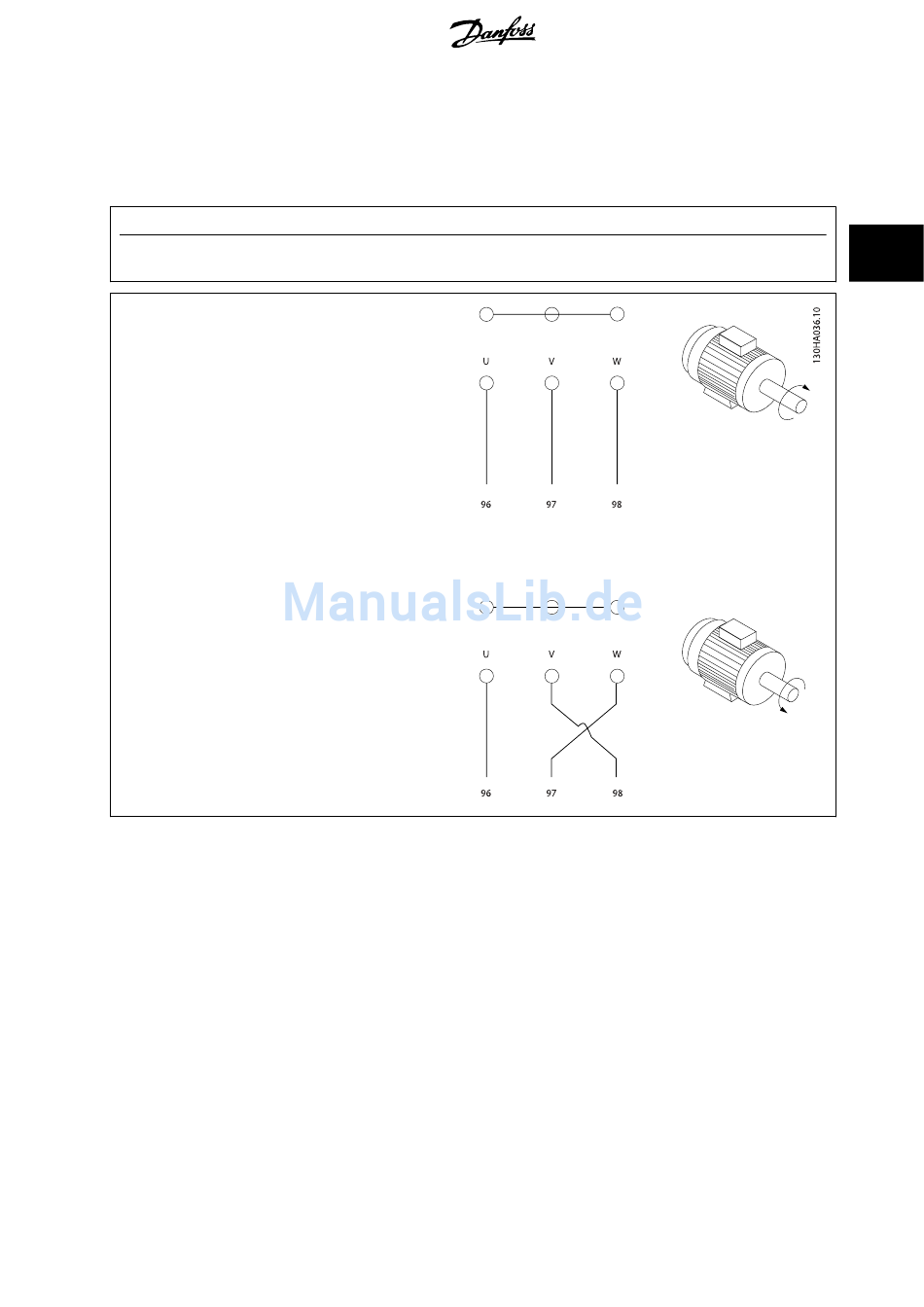

Die Drehrichtung kann durch Vertauschen zweier Phasen des Motorkabels oder durch Ändern der Einstellung in Par. 4-10
kehrt werden.
Die Motordrehrichtungsprüfung wird mithilfe von Par. 1-28
gen.
Anforderungen bei Baugröße F
Anforderungen bei F1/F3: 2, 4, 6 oder 8 (Vielfache von 2, ein einzelnes Kabel ist nicht zulässig) Motorkabel verwenden, damit an beiden Klemmen
des Wechselrichtermoduls die gleiche Anzahl an Drähten angeschlossen ist. Die Kabel zwischen den Klemmen des Wechselrichtermoduls und dem ers-
ten gemeinsamen Punkt einer Phase müssen die gleiche Länge haben (mit einer Toleranz von 10 %). Als gemeinsamer Punkt werden dabei die Motor-
klemmen empfohlen.
Anforderungen bei F2/F4: 3, 6, 9 oder 12 (Vielfache von 3, nur zwei Kabel sind nicht zulässig) Motorkabel verwenden, damit an jeder Klemme des
Wechselrichtermoduls die gleiche Anzahl an Drähten angeschlossen ist. Die Kabel zwischen den Klemmen des Wechselrichtermoduls und dem ersten
gemeinsamen Punkt einer Phase müssen die gleiche Länge haben (mit einer Toleranz von 10 %). Als gemeinsamer Punkt werden dabei die Motor-
klemmen empfohlen.
Anforderungen an Klemmendose für abgehende Kabel: Von jedem Wechselrichtermodul muss die gleiche Anzahl an gleich langen Kabeln (min-
destens 2,5 Meter) zur gemeinsamen Klemme in der Klemmendose verlaufen.
Funktion
Netz U/T1, V/T2, W/T3
Erde
Motordrehrichtungsprüfung
