5 Programmieren des Frequenzumrichters
6-52 Kl. 42, Ausgang max. Skalierung
Range:
100.00 %* [0.00 - 200.00 %]
5

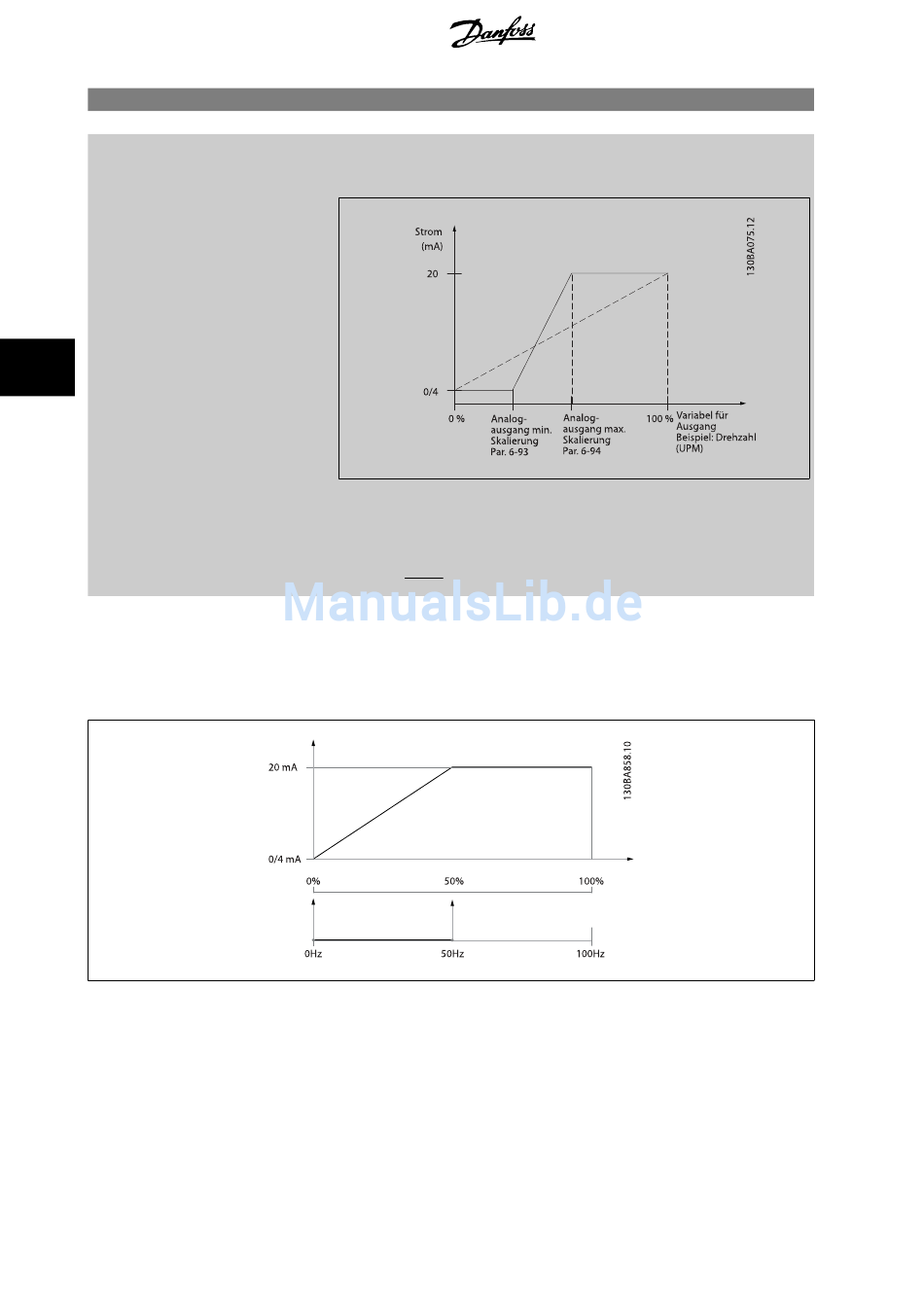

BEISPIEL 1:
Variabler Wert = AUSGANGSFREQUENZ, Bereich = 0-100 Hz
Erforderlicher Ausgangsbereich = 0-50 Hz
Bei 0 Hz (0 % des Bereichs) ist ein Ausgangssignal von 0 oder 4 mA erforderlich - Par. 6-51
Bei 50 Hz (50 % des Bereichs) ist ein Ausgangssignal von 20 mA erforderlich - Par. 6-52
148
Funktion:
Dieser Parameter skaliert das Max.-Signal (20 mA) an Ausgangsklemme 42.
Der Wert kann in Prozent des Gesamtbereichs der in Par. 6-50
stellten Variable festgelegt werden.
Es kann ein Skalierungswert unter 20 mA erzielt werden, indem die Werte anhand der folgenden
Formel auf >100 % programmiert werden.
20 mA / Skal. Max. Strom × 100 %
20 mA
i . e . 10 mA : × 100 % = 200 %
mA
10
MG.20.P3.03 - VLT® ist ein eingetragenes Warenzeichen von Danfoss
VLT AQUA Hochleistungsanwendungen Pro-
Klemme 42 Analogausgang
Kl. 42, Ausgang min. Skalierung
auf 0 % setzen
Kl. 42, Ausgang max. Skalierung
auf 50 % setzen
dukthandbuch
einge-
