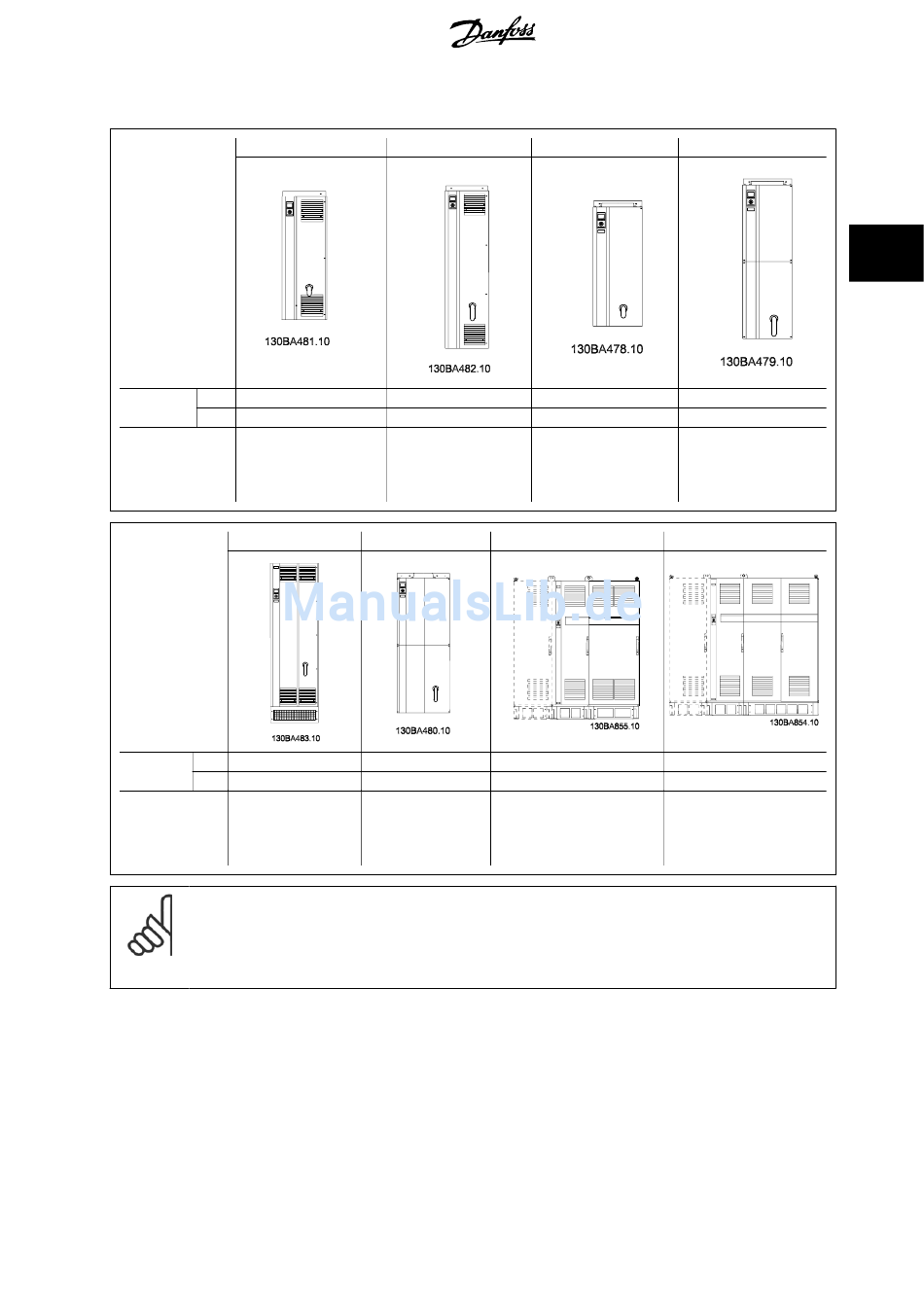

3.2.6 Nennleistung

Baugröße
IP
Schutzart
NEMA NEMA 1/NEMA 12
110 - 132 kW bei 400 V
Normale Überlast
(380 - 480 V)
Nennleistung - 110
45 - 160 kW bei 690 V
% Überlastmoment
Baugröße
IP
Schutzart
NEMA NEMA 1/NEMA 12
Normale Überlast 315 - 450 kW bei 400 V
Nennleistung - (380 - 480 V)
110 % Überlast- 450 - 630 kW bei 690 V
moment (525-690 V)
ACHTUNG!
Die Baugrößen F haben vier verschiedene Größen, F1, F2, F3 und F4. F1 und F2 verfügen auf der rechten Seite über einen Wechsel-
richter- und auf der linken Seite über einen Gleichrichterschrank. F3 und F4 verfügen links vom Gleichrichterschrank zusätzlich über
einen Optionsschrank. Bei Baugröße F3 handelt es sich um ein Gehäuse F1 mit einem zusätzlichen Optionsschrank. Bei Baugröße F4
handelt es sich um ein Gehäuse F2Gerät 62 mit einem zusätzlichen Optionsschrank.
D1 D2
21/54 21/54
NEMA 1/NEMA 12
150 - 250 kW bei 400 V
(380 - 480 V)
200 - 400 kW bei 690 V
(525-690 V) (525-690 V)
E1 E2
21/54 00
Chassis
315 - 450 kW bei 400 V
(380 - 480 V)
450 - 630 kW bei 690 V
(525-690 V)
MG.20.P3.03 - VLT® ist ein eingetragenes Warenzeichen von Danfoss
D3
00
Chassis
110 - 132 kW bei 400 V
(380 - 480 V)
45 - 160 kW bei 690 V
(525-690 V)
F1/F3
21/54
NEMA 1/NEMA 12
500 - 710 kW bei 400 V 800 - 1000 kW bei 400 V
(380 - 480 V)
710 - 900 kW bei 690 V 1000 - 1200 kW bei 690 V
(525-690 V)
3 Installieren
D4
3
00
Chassis
150 - 250 kW bei 400 V
(380 - 480 V)
200 - 400 kW bei 690 V
(525-690 V)
F2/F4
21/54
NEMA 1/NEMA 12
(380 - 480 V)
(525-690 V)
25
