5 Programmieren des Frequenzumrichters

5.1.7 Q6 Protokolle

Q6 Protokolle kann bei der Fehlersuche dienen.
Bitte beachten Sie, dass die Parameter in der nachstehenden Tabelle für Q6 nur als Beispiele dienen, da sie je nach Programmierung des eigentlichen
Frequenzumrichters unterschiedlich sind.
Sollwert
Analogeingang 53
Motorstrom
Frequenz
Istwert
Energieprotokoll
5
Trenddarstellung kont. Bin
Trenddarstellung getimter Bin
Trendvergleich
5.1.8 Hauptmenümodus
Beide Bedienteile (LCP 101 und 102) bieten Zugriff auf den Hauptme-
nümodus. Wählen Sie den Hauptmenümodus durch Drücken der Taste
[Main Menu]. Das in Abbildung 6.2 dargestellte Auswahlmenü erscheint
im Display des LCP 102.
Zeilen 2 bis 5 auf dem Display zeigen eine Liste mit Parametergruppen,
die mithilfe der Auf-Ab-Pfeiltasten wählbar sind.
Jeder Parameter hat eine Bezeichnung und eine Nummer, die unabhängig vom Programmiermodus stets dieselben sind. Im Hauptmenü sind die Para-
meter nach Gruppen aufgeteilt. Die 1. Stelle der Parameternummer (von links) gibt die Gruppennummer des betreffenden Parameters an.
Im Hauptmenü können alle Parameter geändert werden. Je nach Konfiguration (Par. 1-00
geblendet. Zum Beispiel blendet die Auswahl PID-Regler alle Parameter aus, die die Konfiguration der Rückführung betreffen. Sind Optionskarten in-
stalliert und aktiviert, sind entsprechende Gruppen zusätzlich verfügbar.
120
Q6 Protokolle

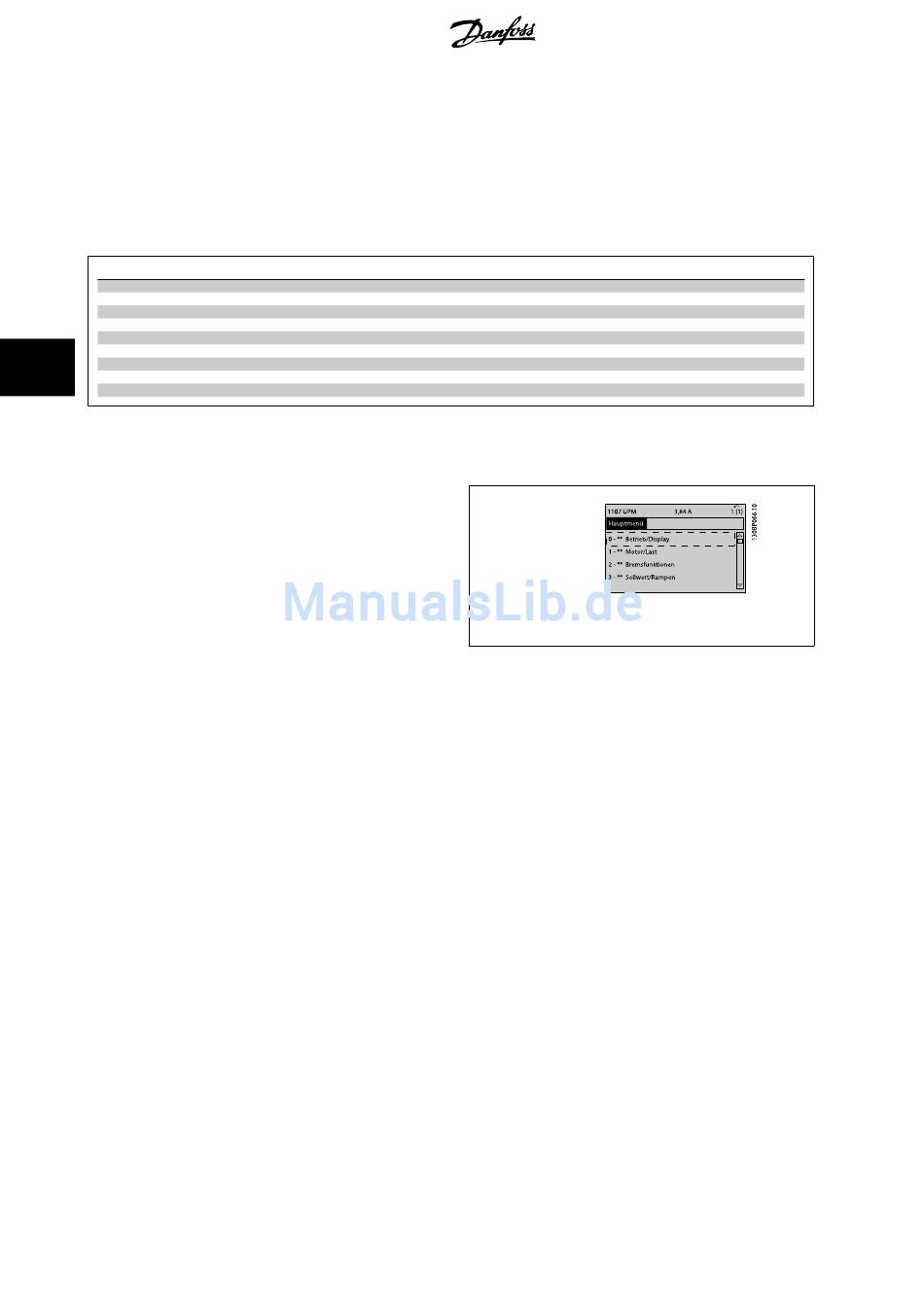

Abbildung 5.9: Displaybeispiel
MG.20.P3.03 - VLT® ist ein eingetragenes Warenzeichen von Danfoss
VLT AQUA Hochleistungsanwendungen Pro-
Regelverfahren
) des Geräts werden Parameter teilweise aus-
dukthandbuch
