3 Installieren
3

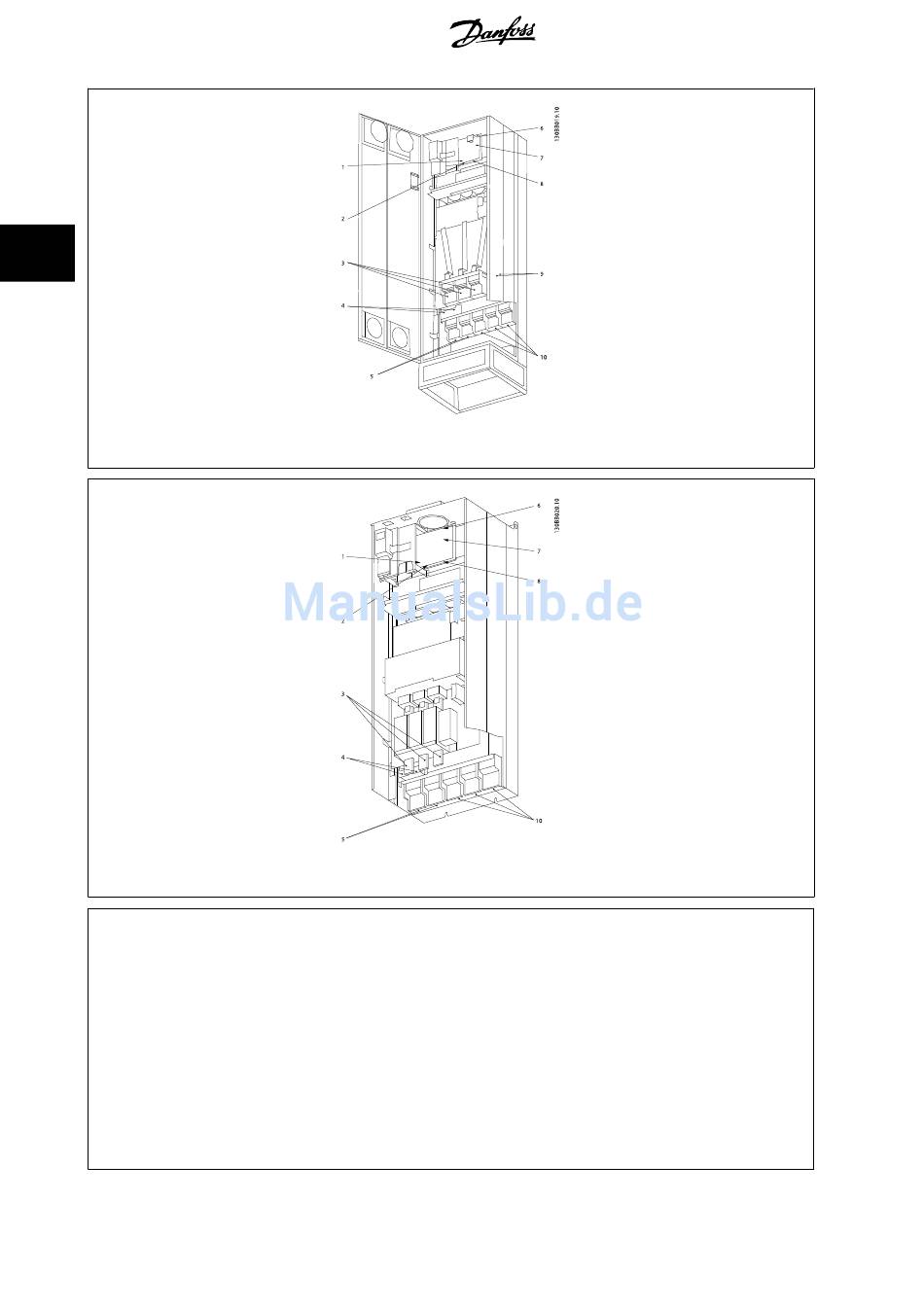

Abbildung 3.42: Kompaktgeräte IP21 (NEMA 1) und IP54 (NEMA 12), Baugröße E1
Abbildung 3.43: Kompaktgeräte IP00 (Chassis) mit Trennschalter, Sicherung und EMV-Filter, Baugröße E2
1) AUX-Relais
01 02
04 05
2) Temp.-Schalter
106 104 105
3) Netz
R S T
91 92 93
L1 L2 L3
4) Bremse
-R +R
81 82
66
03
06
MG.20.P3.03 - VLT® ist ein eingetragenes Warenzeichen von Danfoss
VLT AQUA Hochleistungsanwendungen Pro-
5) Zwischenkreiskopplung
-DC +DC
88 89
6) Schaltnetzteil-Sicherung (Teilenummer siehe Sicherungstabellen)
7) Lüftersicherung (Teilenummer siehe Sicherungstabellen)
8) AUX-Lüfter
100 101 102 103
L1 L2 L1 L2
9) Schutzleiter
10) Motor
U V W
96 97 98
T1 T2 T3
