3.3.7 Wandmontage - Geräte mit Schutzart IP21 (NEMA 1) und IP54 (NEMA 12)
Dies gilt nur für Baugrößen D1 und D2 Der Aufstellungsort des Geräts muss sorgfältig überlegt werden.
Vor Auswahl des endgültigen Installationsorts sind alle relevanten Punkte zu berücksichtigen:
• Freier Platz für Kühlung
• Zugang zum Öffnen der Tür
• Kabeleinführung von unten
Markieren Sie die Montagelöcher sorgfältig über die Bohrschablone an der Wand und bohren Sie die Löcher wie angegeben. Stellen Sie richtigen Ab-
stand zum Boden und zur Decke zur Kühlung sicher. Für ausreichende Luftzirkulation zur Kühlung muss unter dem Frequenzumrichter mindestens 225
mm Platz gehalten werden. Die Schrauben am Boden eindrehen und den Frequenzumrichter auf die Schrauben hängen. Den Frequenzumrichter gegen
die Wand kippen und die oberen Schrauben eindrehen. Alle vier Schrauben anziehen, um den Frequenzumrichter an der Wand zu befestigen.

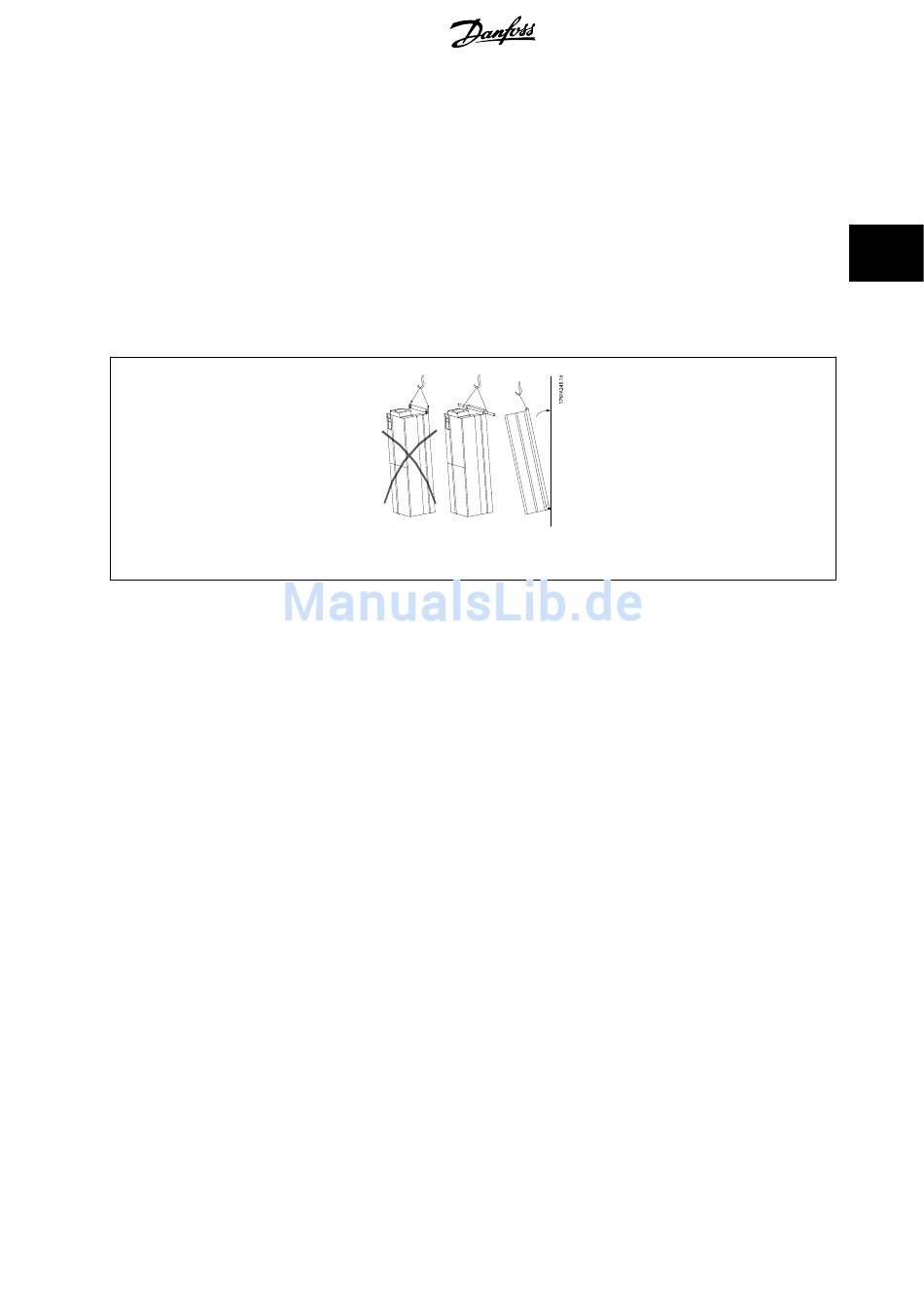

Abbildung 3.24: Hebeverfahren zur Befestigung des Frequenzumrichters an Wand
