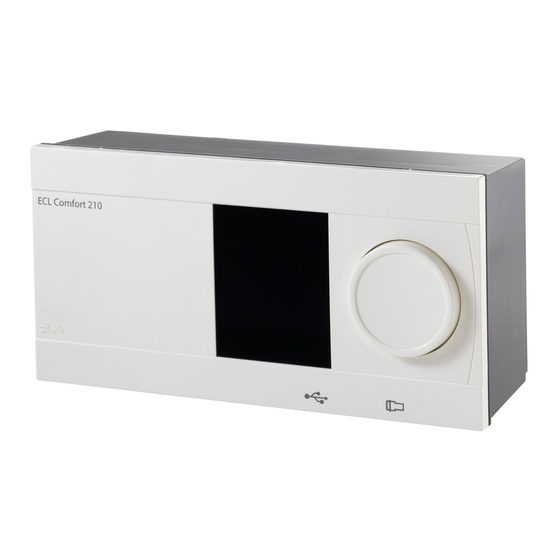

Danfoss ECL Comfort 210 Installationsanleitung
  1. Anleitungen
  2. Marken
  3. Danfoss Anleitungen
  4. Thermostate
  5. ECL Comfort 210
  6. Installationsanleitung
Danfoss ECL Comfort 210 Installationsanleitung

Danfoss ECL Comfort 210 Installationsanleitung

Applikation a230
Vorschau ausblenden Andere Handbücher für ECL Comfort 210:
Inhaltsverzeichnis

Werbung

Quicklinks

Instruktion
ECL Comfort 210 / A310, Applikation A230

1.0 Inhaltsverzeichnis

1.0 Inhaltsverzeichnis .............................................. 1
1.1
2.0 Installation ........................................................ 6
2.1
Vor der Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
2.2
Auswahl des Anlagentyps. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
2.3
Montage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
2.4
Anordnen der Temperaturfühler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
2.5
Elektrischer Anschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
2.6
Einsetzen des Applikationsschlüssels . . . . . . . . . . . . . . . . . . . . . . . . . . 25
2.7
Checkliste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
2.8
Navigation, ECL Applikationsschlüssel A230. . . . . . . . . . . . . . . . . . 32
3.0 Alltagsbetrieb.................................................. 41
3.1
Bedienung und Navigation durch die Menüs. . . . . . . . . . . . . . . . . 41
3.2
Erläuterungen zum Reglerdisplay . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
3.3
3.4
Überwachung der Temperaturen und
Regelkomponenten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
3.5
Übersicht über mögliche Einflussfaktoren . . . . . . . . . . . . . . . . . . . . 46
3.6
Handbetrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
3.7
Wochenprogramm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
Danfoss District Energy
5.0 Einstellungen .................................................. 52
5.1
Einführung in die Einstellungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
5.2
Vorlauftemperatur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
5.3
Luftkanal T Grenze/Raumtemp. Begrzg. . . . . . . . . . . . . . . . . . . . . . . . 58
5.4
Begrenzung der Rücklauftemperatur . . . . . . . . . . . . . . . . . . . . . . . . . . 61
5.5
tung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68
5.6
Windeinfluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74
5.7
Optimierung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76
5.8
Regelparameter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82
5.9
Kompensation 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88
5.10 Kompensation 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90
5.11 Applikation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92
5.12 Heizung Aus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102
5.13 Alarm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105
5.14 Alarmübersicht. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 108
6.0 Allgemeine Reglereinstellungen ..................... 110
6.1
6.2
Uhrzeit & Datum . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 111
6.3
Ferien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112
6.4
Übersicht Eingänge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115
6.5
Speicher . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116
6.6
Ausgang schreiben . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 117
6.7
Hauptfunktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118
6.8
System . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120
7.0 Weitere Informationen ................................... 127
7.1
ECA 30/31 Setupvorgang. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 127
7.2
Übersteuerungsfunktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 135
7.3
Mehrere Regler im selben System . . . . . . . . . . . . . . . . . . . . . . . . . . . . 140
7.4
Häufig gestellte Fragen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 143
7.5
Begriffsbestimmungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 146
7.6
Typ (ID 6001), Übersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150
7.7
Übersicht Parameter-ID. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 151
VI.LG.H3.03
DEN-SMT/DK
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Danfoss ECL Comfort 210

Inhaltszusammenfassung für Danfoss ECL Comfort 210

  • Seite 1: Inhaltsverzeichnis

    Instruktion ECL Comfort 210 / A310, Applikation A230 1.0 Inhaltsverzeichnis 1.0 Inhaltsverzeichnis ..........1 5.0 Einstellungen ..........52 Wichtige Sicherheitshinweise und Produktinformatio- Einführung in die Einstellungen....... . . 52 nen .

  • Seite 2: Wichtige Sicherheitshinweise Und Produktinformationen

    1.1 Wichtige Sicherheitshinweise und Produktinformationen 1.1.1 Wichtige Sicherheitshinweise und Produktinformationen Die vorliegende Instruktion gilt für den ECL-Applikationsschlüssel A230 (Bestell-Nr. 087H3802). Der ECL-Applikationsschlüssel A230 umfasst zwei Untertypen, die im ECL Comfort 210 und im ECL Comfort 310 eingesetzt werden können: • A230.1: Beheizung •...
  • Seite 3 ECL Comfort 210, 230 V (087H3220) • für den ECL Comfort 310, 230 V und 24 V (087H3230) Zusätzliche Unterlagen zum ECL Comfort 210 und 310, zu den Modulen und zum Zubehör finden Sie auf http://den.danfoss.com/. Dokumentation zum ECL Portal: Siehe ecl.portal.danfoss.com.
  • Seite 4 Instruktion ECL Comfort 210 / A310, Applikation A230 Automatische Aktualisierung der Reglersoftware: Die Software des Reglers wird bei Einstecken des Applikations- schlüssels (ab Reglerversion 1.11) automatisch aktualisiert. Die nachstehende Animation wird eingeblendet, wenn die Software aktualisiert wird: Fortschrittsbalken Während der Aktualisierung: •...
  • Seite 5 Instruktion ECL Comfort 210 / A310, Applikation A230 Bei Parametern mit einer ID-Nr. wie „1x607“ handelt es sich um universelle Parameter. x steht für Schaltkreis/Parametergruppe Entsorgungshinweis Dieses Produkt ist vor dem Entsorgen oder Recyceln in seine Einzelkomponenten zu zerlegen. Die nationalen Entsorgungsvorschriften sind unbedingt zu beachten.

  • Seite 6: Installation

    Instruktion ECL Comfort 210 / A310, Applikation A230 2.0 Installation 2.1 Vor der Installation Die Applikation A230 ist äußerst flexibel. Es gibt folgende Typische A230.1-Applikation: Grundprinzipien: Beheizung (Applikation A230.1): Die Vorlauftemperatur kann in der Regel an Ihre persönlichen Bedürfnisse angepasst werden. Der Vorlauftemperaturfühler S3 ist der wichtigste Fühler.
  • Seite 7 Instruktion ECL Comfort 210 / A310, Applikation A230 Kühlung (Applikation A230.2): Typische A230.2-Applikation: Die Vorlauftemperatur kann in der Regel an Ihre persönlichen Bedürfnisse angepasst werden. Der Vorlauftemperaturfühler S3 ist der wichtigste Fühler. Die gewünschte Vorlauftemperatur, die am Temperaturfühler S3 anliegen soll, wird im ECL-Regler eingestellt.
  • Seite 8 Instruktion ECL Comfort 210 / A310, Applikation A230 A230, allgemein: Bis zu zwei Fernbedienungseinheiten, ECA 30/31, können zur Fernsteuerung an einen ECL Regler angeschlossen werden. Das Einschalten der Umwälzpumpen und Motorregelventile in Perioden ohne Wärme- oder Kühlbedarf ist möglich. Zusätzliche Regler ECL Comfort können über den ECL-485-Bus angeschlossen werden, um die gemeinsamen Signale Außentemperatur, Zeit und Datum zu nutzen.

  • Seite 9: Auswahl Des Anlagentyps

    Instruktion ECL Comfort 210 / A310, Applikation A230 2.2 Auswahl des Anlagentyps Skizzieren Sie Ihre Anwendung Der ECL Comfort Regler wurde für Heizungsanlagen, Warmwassersysteme und Kühlsysteme unterschiedlicher Art und Größe entwickelt. Sollte sich Ihre Anlage von den nachfolgenden Blockschemen unterscheiden, wird empfohlen, dass Sie eine Skizze von Ihrer Anlage anfertigen.

  • Seite 10: Montage

    • Wandmontage • Montage auf einer DIN-Hutschiene (35 mm) Der ECL Comfort 210 kann im Sockel für den ECL Comfort 310 montiert werden. Dadurch ist eine spätere Aufrüstung möglich. Schrauben, Dübel und PG-Verschraubungen sind nicht im Lieferumfang enthalten. Verriegeln des ECL Comfort Reglers Um den ECL Comfort Regler am Sockel zu befestigen, ist der Sicherungsstift zu verwenden.

  • Seite 11: Wandmontage

    Instruktion ECL Comfort 210 / A310, Applikation A230 Wandmontage Befestigen Sie den Sockel an einer Wand mit glatter Oberfläche. Stellen Sie die elektrischen Verbindungen her und setzen Sie den Regler in den Sockel ein. Befestigen Sie den Regler im Sockel mit Hilfe des Sicherungsstifts.

  • Seite 12: Montieren Der Fernbedienungseinheit Eca

    Instruktion ECL Comfort 210 / A310, Applikation A230 2.3.2 Montieren der Fernbedienungseinheit ECA 30/31 Wählen Sie eine der folgenden Montageformen: • Wandmontage (ECA 30 und ECA 31) • Einbau in eine Schalttafel (nur ECA 30) Schrauben und Dübel sind nicht im Lieferumfang enthalten.
  • Seite 13 Instruktion ECL Comfort 210 / A310, Applikation A230 2.3.3 Befestigung des internen E/A-Moduls ECA 32 Befestigung des internen E/A-Moduls ECA 32 Das Modul ECA 32 (Bestellnummer 087H3202) kann in den Sockel des ECL Comfort 310/310B eingesetzt werden und so zusätzliche Ein- und Ausgangssignale für relevante Applikationen liefern.

  • Seite 14: Anordnen Der Temperaturfühler

    Temperaturfühler unbedingt an der richtigen Stelle in der Anlage angebracht werden. Die nachfolgend beschriebenen Temperaturfühler sind für die Reglerbaureihen ECL Comfort 210 und 310 bestimmt. Es werden jedoch nicht unbedingt alle Temperaturfühler für Ihre Anlage benötigt. Außentemperaturfühler (ESMT) Der Außentemperaturfühler sollte an der Nordseite des Gebäudes...
  • Seite 15 Instruktion ECL Comfort 210 / A310, Applikation A230 Temperaturfühler Pt1000 (nach IEC 751 - Klasse B, 1000 Ω / 0 °C) Zusammenhang zwischen der Temperatur und dem ohmschen Widerstand Ω °C Ω 1600 1500 1400 1000 1300 1039 1078 1117...

  • Seite 16: Elektrischer Anschluss

    Instruktion ECL Comfort 210 / A310, Applikation A230 2.5 Elektrischer Anschluss 2.5.1 Elektrische Anschlüsse – 230 VAC Sicherheitshinweis Montage, Inbetriebnahme und Wartungsarbeiten dürfen nur von sachkundigen und autorisierten Personen durchgeführt werden. Lokale Vorschriften müssen befolgt werden. Dies umfasst auch die Kabeldurchmesser und Isolierungstypen (verstärkt).
  • Seite 17 Instruktion ECL Comfort 210 / A310, Applikation A230 A230.2 (Kühlung): 2-Pumpensteuerung Applikation A230.2, Beispiel d, ist ein Beispiel für die planmäßige Umschaltung zwischen zwei Umwälzpumpen. Die Regelung von P1 basiert auf dem Kühlbedarf. Über K1 wird die EIN/AUS-Schaltung der Pumpen P2 und P3 bestimmt. P2 und P3 werden über den Ausgang vom Wochenprogramm unter...

  • Seite 18: Elektrische Anschlüsse - 24 Vac

    Instruktion ECL Comfort 210 / A310, Applikation A230 2.5.2 Elektrische Anschlüsse – 24 VAC Für applikationsspezifische Anschlüsse siehe auch Montageanleitung (liegt dem Applikationsschlüssel bei). Maximale Belastbarkeit: Relaisklemmen 4 (2) A/24 VAC (4 A für ohmsche Last, 2 A für induktive Last)
  • Seite 19 Instruktion ECL Comfort 210 / A310, Applikation A230 2.5.3 Elektrische Anschlüsse, Sicherheitsthermostate, allgemein Für applikationsspezifische Anschlüsse siehe auch Montageanleitung (liegt dem Applikationsschlüssel bei). Die Anschlusspläne zeigen verschiedene Lösungen/Beispiele: Sicherheitsthermostat, 1-stufiges Schließen: Motorregelventil ohne Sicherheitsfunktion Sicherheitsthermostat, 1-stufiges Schließen: Motorregelventil mit Sicherheitsfunktion Sicherheitsthermostat, 2-stufiges Schließen...

  • Seite 20: Elektrischer Anschluss, Temperaturfühler Pt 1000 Und Andere Signale

    Instruktion ECL Comfort 210 / A310, Applikation A230 2.5.4 Elektrischer Anschluss, Temperaturfühler Pt 1000 und andere Signale Für applikationsspezifische Anschlüsse siehe auch Montageanleitung (liegt dem Applikationsschlüssel bei). Fühler Beschreibung Empfohlener Typ Außentemperaturfühler* ESMT Raumtemperaturfühler** ESM-10 Alternativ: ECA 30/31 ESM-11/ESMB/ Vorlauftemperaturfühler***...
  • Seite 21 Instruktion ECL Comfort 210 / A310, Applikation A230 A230.2 Anschluss der externen Spannung (0 – 10 V) zur externen Bedarfsanforderung der Referenzvorlauftemperatur Leiterquerschnitt für den Fühleranschluss: Min. 0.4 mm². Gesamtkabellänge: max. 200 m (Summe aller Fühlerleitungen inkl. dem internen Kommunikationsbus ECL 485).

  • Seite 22: Elektrischer Anschluss Der Eca

    ECA-Meldung: „Gew. Applikation ECA neu“: Die Software des ECA- Moduls ist nicht mit der Software des Reglers ECL Comfort kompatibel. Wenden Sie sich bitte an Ihren Danfoss Händler. Manche Applikationen enthalten keine Funktionen, die sich auf die aktuelle Raumtemperatur beziehen. Eine angeschlossene ECA 30 / 31 funktioniert dann ausschließlich als Fernbedienung.
  • Seite 23 Instruktion ECL Comfort 210 / A310, Applikation A230 Setup-Vorgang für ECA 30/31: Beachten Sie bitte den Abschnitt „Weitere Informationen“. Gesamtkabellänge: max. 200 m (Summe aller Fühlerleitungen inkl. dem internen Kommunikationsbus ECL 485). Durch Kabellängen über 200 m kann die EMV-Störfestigkeit beeinträchtigt werden.

  • Seite 24: Elektrischer Anschluss An Ein Bussystem

    Instruktion ECL Comfort 210 / A310, Applikation A230 2.5.6 Elektrischer Anschluss an ein Bussystem Der Regler kann als Führungsregler oder Folgegerät verwendet werden. Die Anbindung erfolgt über den internen ECL-485-Kommunikationsbus (verdrillte Adernpaare). Der ECL-485-Kommunikationsbus ist nicht kompatibel mit dem ECL-Bus im ECL Comfort 110, 200, 300, 301.

  • Seite 25: Einsetzen Des Applikationsschlüssels

    Instruktion ECL Comfort 210 / A310, Applikation A230 2.6 Einsetzen des Applikationsschlüssels 2.6.1 Einsetzen des Applikationsschlüssels Der ECL Applikationsschlüssel enthält • die Software und ihre Applikationstypen, • die zurzeit verfügbaren Sprachen, • Werkseinstellungen, z.B. Zeitprogramme, Referenztempera- turen, Grenzwerte usw. Die Werkseinstellungen können immer wieder hergestellt werden (eigener Speicher).
  • Seite 26 Instruktion ECL Comfort 210 / A310, Applikation A230 Automatische Aktualisierung der Reglersoftware: Die Software des Reglers wird bei Einstecken des Applikations- schlüssels (ab Reglerversion 1.11) automatisch aktualisiert. Die nachstehende Animation wird eingeblendet, wenn die Software aktualisiert wird: Fortschrittsbalken Während der Aktualisierung: •...
  • Seite 27 Instruktion ECL Comfort 210 / A310, Applikation A230 Applikationsschlüssel: Möglichkeit 1 Der Regler ist neu und der ECL Applikationsschlüssel ist noch nicht eingesetzt. Das Display des Reglers fordert Sie mit Hilfe einer Animation auf, den ECL Applikationsschlüssel einzusetzen. Setzen Sie den ECL Applikationsschlüssel wie in der Abbildung im vorherigen...
  • Seite 28 Instruktion ECL Comfort 210 / A310, Applikation A230 (Beispiel:) Das „i“ in der oberen rechten Ecke zeigt an, dass neben den Werkeinstellungen auch der Untertyp kundenspezifische Einstellungen/Systemeinstellungen aufweist. Applikationsschlüssel: Möglichkeit 2 Auf dem Regler ist bereits eine Applikation aufgespielt. Der ECL Applikationsschlüssel ist eingesetzt.
  • Seite 29 Instruktion ECL Comfort 210 / A310, Applikation A230 Applikationsschlüssel: Möglichkeit 3 Es wird eine Kopie der Reglereinstellungen zum Konfigurieren eines anderen Reglers benötigt. Diese Funktion wird verwendet, • um besondere Benutzer- und Systemeinstellungen zu sichern. • wenn ein anderer ECL Comfort Regler vom selben Typ (210...

  • Seite 30: Ecl Applikationsschlüssel, Kopieren Von Daten

    Instruktion ECL Comfort 210 / A310, Applikation A230 2.6.2 ECL Applikationsschlüssel, Kopieren von Daten Allgemeines Ist der Regler angeschlossen und in Betrieb, können Sie einige oder alle Grundeinstellungen überprüfen und anpassen. Die neuen Einstellungen können auf dem Applikationsschlüssel Die Werkseinstellungen können immer wieder hergestellt werden.

  • Seite 31: Checkliste

    Instruktion ECL Comfort 210 / A310, Applikation A230 2.7 Checkliste Ist der ECL Comfort Regler betriebsbereit? Stellen Sie sicher, dass die richtige Spannungsversorgung an die Klemmen 9 und 10 (230 V oder 24 V) angeschlossen sind. Stellen Sie sicher, dass die richtigen Phasenbedingungen angeschlossen sind.

  • Seite 32: Navigation, Ecl Applikationsschlüssel A230

    Instruktion ECL Comfort 210 / A310, Applikation A230 2.8 Navigation, ECL Applikationsschlüssel A230 Navigation, A230, Applikation A230.1 Home Applikation A230.1 ID-Nr. Funktion MENU Wochenprogr. wählbar Einstellungen Vorlauftemperatur Heizkurve 11178 Max. Temperatur 11177 Min. Temperatur 11004 Gew. Temp. 11015 Raumtemp. Begrzg.
  • Seite 33 Instruktion ECL Comfort 210 / A310, Applikation A230 Navigation, A230, Applikation A230.1 (Fortsetzung) Home Applikation A230.1 MENU ID-Nr. Funktion Einstellungen Optimierung 11011 Autom. Sparen 11012 Schnellaufheizen 11013 Rampenfunktion 11014 Gebäudefaktor 11026 Optimierter Stopp 11020 Optimiergröße 11021 Pumpe HK Aus 11179...
  • Seite 34 Instruktion ECL Comfort 210 / A310, Applikation A230 Navigation, A230, Applikation A230.1 (Fortsetzung) Home Applikation A230.1 MENU ID-Nr. Funktion Ferien wählbar Alarm Temp.-Anzeige 11147 Obere Differenz 11148 Untere Differenz 11149 Verzögerung 11150 Niedrigste Temp. wählbar Alarm Übersicht Übersicht Einfluss Gew. T Vorlauf Rücklaufbegrenzg.
  • Seite 35 Instruktion ECL Comfort 210 / A310, Applikation A230 Navigation, A230, Applikation A230.1, Allgemeine Reglereinstellungen Home Allgemeine Reglereinstellungen MENU ID-Nr. Funktion Uhrzeit & Datum wählbar Wochenprogr. wählbar Aussentemp. Eingang Übersicht Akk. Außentemp. Raumtemperatur Vorlauftemp. Rücklauftemp. T Versorgung Windgeschw. Aussentemp. Log (Fühler)

  • Seite 36: Funktion

    Instruktion ECL Comfort 210 / A310, Applikation A230 Navigation, A230, Applikation A230.1, Allgemeine Reglereinstellungen (Fortsetzung) Home Allgemeine Reglereinstellungen MENU ID-Nr. Funktion System ECL Version Bestell Nr. Hardware Software Rev. Nr. Serien Nr. Herstellungsdatum Erweiterung Ethernet (nur ECL Comfort 310) Adresse Typ Server Konfigurat.
  • Seite 37 Instruktion ECL Comfort 210 / A310, Applikation A230 Navigation, A230, Applikation A230.2 Home Applikation A230.2 ID-Nr. Funktion MENU Wochenprogr. wählbar Einstellungen Vorlauftemperatur Ext. Soll-Temp. 11084 Externes Signal 11018 T-Komfort Soll 11019 T-Absenkg. Soll 11178 Max. Temperatur 11177 Min. Temperatur 11015 Raumtemp.
  • Seite 38 Instruktion ECL Comfort 210 / A310, Applikation A230 Navigation, A230, Applikation A230.2 (Fortsetzung) Home Applikation A230.2 MENU ID-Nr. Funktion 11174 Einstellungen Regelparameter Motorschutz 11184 11185 11186 M Laufzeit 11187 11189 Min. Stellimpuls 11024 Stellantriebstyp 11010 Applikation ECA Adresse 11017 Bedarfserhöhung 11050 P Anford.
  • Seite 39 Instruktion ECL Comfort 210 / A310, Applikation A230 Navigation, A230, Applikation A230.2, Allgemeine Reglereinstellungen Home Allgemeine Reglereinstellungen MENU ID-Nr. Funktion Uhrzeit & Datum wählbar Wochenprogr. wählbar Aussentemp. Eingang Übersicht Raumtemperatur T Kühl Vorlauf T Versorgung T Kühl Rückl. T Rückl. sek.
  • Seite 40 Instruktion ECL Comfort 210 / A310, Applikation A230 Navigation, A230, Applikation A230.2, Allgemeine Reglereinstellungen (Fortsetzung) Home Allgemeine Reglereinstellungen MENU ID-Nr. Funktion System ECL Version Bestell Nr. Hardware Software Rev. Nr. Serien Nr. Herstellungsdatum Erweiterung Ethernet (nur ECL Comfort 310) Adresse Typ Server Konfigurat.

  • Seite 41: Alltagsbetrieb

    Instruktion ECL Comfort 210 / A310, Applikation A230 3.0 Alltagsbetrieb 3.1 Bedienung und Navigation durch die Menüs Sie können durch die Menüs des Reglers navigieren, indem Sie den Navigator nach links oder rechts in die gewünschte Position drehen ( Im Navigator ist ein Beschleuniger integriert. Je schneller Sie am Navigator drehen, desto schneller erreichen Sie den Grenzwert auch bei großen Einstellbereichen.

  • Seite 42: Erläuterungen Zum Reglerdisplay

    ECL Comfort 210 / A310, Applikation A230 3.2 Erläuterungen zum Reglerdisplay Dieser Abschnitt beschreibt die allgemeine Funktionsweise der Serie ECL Comfort 210/310. Abgebildet sind typische Anzeigen, die sich nicht auf eine bestimmte Applikation beziehen. Sie können sich von den Anzeigen in Ihrer Applikation unterscheiden.
  • Seite 43 Instruktion ECL Comfort 210 / A310, Applikation A230 Wird anstelle des Temperaturwerts "- -" angezeigt, ist der entsprechende Fühler nicht angeschlossen. "- - -" angezeigt, ist ein Kurzschluss in der Fühlerverbindung aufgetreten. Einstellen der gewünschten Temperaturen Je nach gewähltem Heizkreis und gewählter Betriebsart können alle Einstellungen für den Alltagsbetrieb direkt im Übersichtdisplay...

  • Seite 44: Allgemeiner Überblick Bedeutung Der Symbole

    Instruktion ECL Comfort 210 / A310, Applikation A230 3.3 Allgemeiner Überblick Bedeutung der Symbole Symbol Beschreibung Symbol Beschreibung Alarm Außentemperatur Überwachung der Temperaturfüh- Relative Luftfeuchtigkeit im lerverbindung Raum Temperaturen Displaywähler Raumtemp. Max. und min. Wert WW-Temp. Trend Außentemperatur Positionsanzeiger Windgeschwindigkeitsmesser Betriebsart Wochenprogr.

  • Seite 45: Überwachung Der Temperaturen Und Regelkomponenten

    Instruktion ECL Comfort 210 / A310, Applikation A230 3.4 Überwachung der Temperaturen und Regelkomponenten Heizkreis Das Übersichtsdisplay zum Heizkreis gibt einen schnellen Überblick über die aktuellen und gewünschten Temperaturen sowie über den aktuellen Status der Regelkomponenten. Displaybeispiel 49 °C Vorlauftemperatur (31) Gewünschte Vorlauftemperatur...

  • Seite 46: Übersicht Über Mögliche Einflussfaktoren

    ECL Comfort 210 / A310, Applikation A230 3.5 Übersicht über mögliche Einflussfaktoren Dieser Abschnitt beschreibt die allgemeine Funktionsweise der Serie ECL Comfort 210/310. Abgebildet sind typische Anzeigen, die sich nicht auf eine bestimmte Applikation beziehen. Sie können sich von den Anzeigen in Ihrer Applikation unterscheiden.

  • Seite 47: Handbetrieb

    Instruktion ECL Comfort 210 / A310, Applikation A230 3.6 Handbetrieb Sie haben die Möglichkeit, die in der Anlage installierten Komponenten von Hand zu regeln. Sie können den Handbetrieb jedoch nur wählen, wenn in Ihrem Wunschdisplay die Symbole für die Regelkomponenten /Regelventil, Pumpe, usw.) angezeigt werden.

  • Seite 48: Wochenprogramm

    Instruktion ECL Comfort 210 / A310, Applikation A230 3.7 Wochenprogramm 3.7.1 Einstellen des Zeitprogramms für den Automatikbetrieb Dieser Abschnitt beschreibt das Wochenprogramm des ECL Comfort 210/310. Abgebildet sind typische Anzeigen, die sich nicht auf eine bestimmte Applikation beziehen. Sie können sich von den Anzeigen in Ihrer Applikation unterscheiden.

  • Seite 49: Gesamtüberblick Aller Einstellungen

    Instruktion ECL Comfort 210 / A310, Applikation A230 4.0 Gesamtüberblick aller Einstellungen Es wird empfohlen, jede Änderung der Einstellung in den Leerspalten zu notieren. Einstellung Seite Werkseinstellungen im Kreis Heizkurve Ext. Soll-Temp. Gew. Temp. 1x004 1x018 Gew. T-Komfort Gew. T-Absenkg.
  • Seite 50 Instruktion ECL Comfort 210 / A310, Applikation A230 Einstellung Werkseinstellungen im Kreis Seite Rampenfunktion (Anlauf Sollwert) 1x013 Gebäudefaktor (zu optimierende Zeitkonstante) 1x014 Optimiergröße (Optimierung gemäß der Raum- 1x020 /Außentemperatur) Pumpe HK Aus 1x021 Optimierter Stopp (Optimierte Stoppzeit) 1x026 Sommer-Aus (Begrenzung für den Heizungsausschaltpunkt) 1x179 M-3.P-...
  • Seite 51 Instruktion ECL Comfort 210 / A310, Applikation A230 Einstellung Werkseinstellungen im Kreis Seite Baudrate (bits pro Sekunde) 5997 5998 NONE Befehl Energiezähler 1 (2, 3, 4, 5) 6000 Energiezähler 1 (2, 3, 4, 5) 6001 Energiezähler 1 (2, 3, 4, 5) 6002 60 Sek.

  • Seite 52: Einstellungen

    Die Beschreibungen der einzelnen Parameter erfolgt in numerischer Reihenfolge, entsprechend der ID-Nummern der Parameter. Es können Unterschiede bei der Reihenfolge in dieser Instruktion und bei den Reglern ECL Comfort 210/310 auftreten. Auch können Navigationshinweise erfolgen, die bei Ihrer Applikation nicht vorhanden sind.

  • Seite 53: Vorlauftemperatur

    Instruktion ECL Comfort 210 / A310, Applikation A230 5.2 Vorlauftemperatur Gewünschte Vorlauftemperatur Der Regler ECL Comfort berechnet und überwacht die Vorlauftemperatur in Abhängigkeit von der Außentemperatur. Die Beziehung zwischen Außentemperatur und Vorlauftemperatur wird als Heizkurve bezeichnet. Die Heizkurve wird entweder über die Neigung oder mit Hilfe von 6 Koordinatenpunkten festgelegt.
  • Seite 54 Instruktion ECL Comfort 210 / A310, Applikation A230 Auswahl einer Heizkurve Die Heizkurve ist eine Funktion der Referenzvorlauftemperatur in Abhängigkeit der Außentemperatur bei einer gewünschten Raumtemperatur von 20 °C. 3.0 3.4 Die kleinen Pfeile( ) verweisen auf 6 unterschiedliche Außentemperaturwerte, bei denen Sie die Heizkurve ändern können.
  • Seite 55 Instruktion ECL Comfort 210 / A310, Applikation A230 Extern vorgegebenes Signal für die gewünschte Beispiel: Verhältnis zwischen Eingangsspannung und angezeigtem Wert für Vorlauftemperatur (Applikation A230.2): die gewünschte Vorlauftemperatur An den ECL-Regler kann ein externes Signal vorgegeben (angelegt) Gew. Vorlauftemp. (°C) werden, um die gewünschte Vorlauftemperatur per Fernbedienung...
  • Seite 56 Instruktion ECL Comfort 210 / A310, Applikation A230 MENU > Einstellungen > Vorlauftemperatur MENU > Einstellungen > Eingangstemperatur 1x018 Gew. T-Komfort Diese Einstellung hat keinen Einfluss, wenn der Regler einen externen Wert für die gewünschte Vorlauftemperatur empfängt. Kreis Einstellbereich Werkseinstel-...
  • Seite 57 Instruktion ECL Comfort 210 / A310, Applikation A230 MENU > Einstellungen > Vorlauftemperatur MENU > Einstellungen > Eingangstemperatur 1x178 Max. Temperatur(Luftkanal/Vorlauf/T Eingang, max. Die Einstellung der „Heizkurve“ ist nur für Heizkreise möglich. Begrenzung) Kreis Einstellbereich Werkseinstel- lungen Alle Die Einstellung „Max. Temperatur“ hat eine höhere Priorität als „Min.

  • Seite 58: Luftkanal T Grenze/Raumtemp. Begrzg

    Instruktion ECL Comfort 210 / A310, Applikation A230 5.3 Luftkanal T Grenze/Raumtemp. Begrzg. Der folgende Abschnitt ist eine allgemeine Beschreibung der Lüftungskanal- und Raumtemperaturbegrenzung. Die tatsächliche Applikation weist ggf. nicht beide Begrenzungsarten auf. Dieser Abschnitt ist nur von Bedeutung, wenn ein Lüftungskanal- /Raumtemperaturfühler oder eine Fernbedienungseinheit zur...
  • Seite 59 Instruktion ECL Comfort 210 / A310, Applikation A230 MENU > Einstellungen > Luftkanal-T-Grenze MENU > Einstellungen > Raumtemp. Begrzg. Anpassungszeit 1x015 Wenn Ihr Applikationsschlüssel über eine Heizkurveneinstellung verfügt: Kreis Einstellbereich Werkseinstel- Durch die Anpassungsfunktion kann die gewünschte Raumtemperatur lungen maximal um den Wert 8 K x Heizkurvenneigung geändert werden.
  • Seite 60 Instruktion ECL Comfort 210 / A310, Applikation A230 MENU > Einstellungen > Luftkanal-T-Grenze Beispiel 1 (Applikation mit Heizkurvenwert): MENU > Einstellungen > Raumtemp. Begrzg. Die aktuelle Raumtemperatur ist 2 °C zu niedrig. Der min. Einfluss ist auf 4.0 eingestellt. 1x183 Min.

  • Seite 61: Begrenzung Der Rücklauftemperatur

    Instruktion ECL Comfort 210 / A310, Applikation A230 5.4 Begrenzung der Rücklauftemperatur Die Rücklauftemperaturbegrenzung erfolgt in Abhängigkeit Rücklauftemperaturbegrenzung der Außentemperatur. Bei Fernwärmesystemen ist in der ° C Regel eine höhere Rücklauftemperatur akzeptabel, wenn die Außentemperatur niedrig ist. Die Beziehung zwischen den Rücklauftemperaturbegrenzungen und der Außentemperatur wird...
  • Seite 62 Instruktion ECL Comfort 210 / A310, Applikation A230 Beispiel, minimale Rücklauftemperaturbegrenzung; die Rücklauftemperatur unterschreitet den Begrenzungswert = Temperatur = Temperatur = Zeit # 1 # = Rücklauftemperatur # 2 # = Rücklauftemperaturbegrenzung # 3 # = Gewünschte Vorlauftemperatur # 4 # = Aktionspunkt Bei Parametern mit einer ID-Nr.
  • Seite 63 Instruktion ECL Comfort 210 / A310, Applikation A230 Applikation A230.1: Rücklauftemperaturbegrenzung ° C Die Begrenzung der Rücklauftemperatur erfolgt in Abhängigkeit von der Außentemperatur. Bei Fernwärmeanlagen ist in der Regel eine höhere Rücklauftemperatur akzeptabel, wenn die Hohe Begr. Außentemperatur niedrig ist. Die Beziehung zwischen der Begrenzung der Rücklauftemperatur und der Außentemperatur...
  • Seite 64 Instruktion ECL Comfort 210 / A310, Applikation A230 MENU > Einstellungen > Rücklauftemp. 1x028 RL-Begr T Konst. (Betriebsart Konstante Temperatur, Rücklauftemperaturbegrenzung) Kreis Einstellbereich Werkseinstellun- Alle „RL-Begr T Konst. “ ist der Wert für die Rücklauftemperaturbegrenzung, wenn sich der Kreis im Übersteuerungsmodus Typ „T Konst. “ (= konstante Temperatur) befindet.
  • Seite 65 Instruktion ECL Comfort 210 / A310, Applikation A230 MENU > Einstellungen > Rücklauftemp. 1x031 Hohe T Außen X1 (Rücklauftemperaturbegrenzung, hohe Begrenzung, x-Achse) Kreis Einstellbereich Werkseinstellung Alle Eine Außentemperatur für die untere Rücklauftemperaturbegrenzung einstellen. * Siehe Anhang „Übersicht Parameter-ID“ Die entsprechende y-Koordinate wird unter „Tiefe Begr. Y1“...
  • Seite 66 Instruktion ECL Comfort 210 / A310, Applikation A230 MENU > Einstellungen > Rücklauftemp. Beispiel Die Rücklauftemperaturbegrenzung wird ab 20 °C aktiviert. 1x035 Max. Einfluss (Rücklauftemperaturbegrenzung – Der Einfluss ist auf 0.5 eingestellt. maximaler Einfluss) Die aktuelle Rücklauftemperatur ist 2 °C zu hoch.
  • Seite 67 Instruktion ECL Comfort 210 / A310, Applikation A230 MENU > Einstellungen > Rücklauftemp. 1x037 Anpassungszeit Durch die Anpassungsfunktion kann die gewünschte Kreis Einstellbereich Werkseinstel- Vorlauf-/Luftkanaltemperatur maximal um 8 K geändert werden. lungen Alle Regelt, wie schnell die Rücklauftemperatur an die gewünschte Rücklauftemperaturbegrenzung angepasst wird (Integrationsregelung).

  • Seite 68: Begrenzung Des Volumenstroms/Der Heizleis

    Instruktion ECL Comfort 210 / A310, Applikation A230 5.5 Begrenzung des Volumenstroms/der Heizleistung Heizkreis Begrenzung des Volumenstroms/der Leistung An den ECL-Regler kann ein Durchfluss- oder ein Wärmemengenzähler angeschlossen werden, um den Volumenstrom oder die Leistung zu begrenzen. Der Durchfluss- Hohe Begr.
  • Seite 69 Instruktion ECL Comfort 210 / A310, Applikation A230 Für die Parametereinheiten (ID 1x115) ist nur ein reduzierter Einstellbereich vorhanden, wenn das Volumenstrom-/Leistungssignal vom M-Bus gesendet wird. An Eingang S7 angelegtes Impulssignal für den Volumenstrom/die Heizleistung Zur Überwachung: Frequenzbereich von 0,01–200 Hz...
  • Seite 70 Instruktion ECL Comfort 210 / A310, Applikation A230 MENU > Einstellungen > Durchfl. Zähler MENU > Einstellungen > Begr. Vol. / Leist. Zählersignal 1x109 Der Einstellbereich für IM und EM hängt vom gewählten Untertyp ab. Kreis Einstellbereich Werkeinstel- lungen Alle Auswahl des Zählersignals vom Durchfluss-/Wärmemengenzähler...
  • Seite 71 Instruktion ECL Comfort 210 / A310, Applikation A230 MENU > Einstellungen > Regelparam. Lüfter MENU > Einstellungen > Regelparam. Eing. MENU > Einstellungen > Regelparam. Ausg. MENU > Einstellungen > Begr. Vol. / Leist. MENU > Einstellungen > Speicher laden MENU >...
  • Seite 72 Instruktion ECL Comfort 210 / A310, Applikation A230 MENU > Einstellungen > Durchfl. Zähler MENU > Einstellungen > Begr. Vol. / Leist. 1x115 Einheit Auflistung der wählbaren Einheiten: ml, l/h Kreis Einstellbereich Werkeinstel- lungen l, l/h ml, m³/h Alle l, m³/h Wh, kW Auswahl der Einheiten für die Messwerte...
  • Seite 73 Instruktion ECL Comfort 210 / A310, Applikation A230 MENU > Einstellungen > Begr. Vol. / Leist. 1x117 Tiefe Begr. Y1 (Begr. Vol. / Leist., tiefer Wert, y-Achse) Durch die Begrenzungsfunktion kann der eingestellte Wert „Min. Kreis Einstellbereich Werkeinstel- Temperatur“ für die gewünschte Vorlauftemperatur aufgehoben lungen werden.

  • Seite 74: Windeinfluss

    Instruktion ECL Comfort 210 / A310, Applikation A230 5.6 Windeinfluss An den ECL-Regler kann ein Windgeschwindigkeitssensor angeschlossen werden, um die gewünschte Vorlauftemperatur bei starkem Wind zu erhöhen. Beim Signal vom Windgeschwindigkeitssensor handelt es sich um eine Spannung zwischen 0 und 10 Volt, die direkt am Eingang von S8 anliegt.
  • Seite 75 Instruktion ECL Comfort 210 / A310, Applikation A230 MENU > Einstellungen > Steurg. Lüfter, etc. MENU > Einstellungen > Windeinfluss Windgeschw. Kreis Einstellbereich Werkseinstel- lungen Alle Die aktuelle Windgeschwindigkeit wird in der Einheit m/s (Meter pro Sekunde) angezeigt. Betätigen Sie das Einstellrad, um das Diagramm anzuzeigen und die Werte für die Eingangsspannung (2 und 10 V) und die...

  • Seite 76: Optimierung

    Instruktion ECL Comfort 210 / A310, Applikation A230 5.7 Optimierung Der Abschnitt „Optimierung“ geht auf applikationsspezifische Themen ein. Die Parameter „Autom. Sparen“, „Schnellaufheizen“, „Gebäudefaktor“ und „Pumpe HK Aus“ beziehen sich nur auf den Heizbetrieb. „Sommer-Aus“ bestimmt bei steigender Außentemperatur die Ausschaltung der Beheizung.
  • Seite 77 Instruktion ECL Comfort 210 / A310, Applikation A230 MENU > Einstellungen > Optimierung 1x011 Autom. Sparen (Spartemperatur abhängig von Außentemperatur) Kreis Einstellbereich Werkeinstel- lungen Alle Bei Außentemperaturen unter dem Sollwert hat die Spartemperaturein- stellung keinen Einfluss. Bei Außentemperaturen über dem Sollwert hängt die Spartemperatur von der aktuellen Außentemperatur ab.
  • Seite 78 Instruktion ECL Comfort 210 / A310, Applikation A230 MENU > Einstellungen > Optimierung 1x012 Schnellaufheizen Kreis Einstellbereich Werkeinstel- lungen Alle Verkürzt die Aufheizzeit, indem die gewünschte Vorlauftemperatur um den eingestellten Prozentsatz erhöht wird. * Siehe Anhang „Übersicht Parameter-ID“ OFF: Die Funktion Schnellaufheizen ist deaktiviert.

  • Seite 79: Auslegungstemperatur

    Instruktion ECL Comfort 210 / A310, Applikation A230 MENU > Einstellungen > Optimierung Tabelle I: 1x014 Gebäudefaktor (zu optimierende Zeitkonstante) Wärmespeicherung des Systemart Linke Ziffer Gebäudes Kreis Einstellbereich Werkseinstellung Kleine Heizkörper- Alle systeme Mittelgroße Optimiert die Start- und Stoppzeiten der Perioden mit Komforttemperatur, Große...
  • Seite 80 Instruktion ECL Comfort 210 / A310, Applikation A230 MENU > Einstellungen > Applikation Gew. Vorlauftemp. °C MENU > Einstellungen > Optimierung Pumpe HK Aus = ON Pumpe HK Aus 1x021 Kreis Einstellbereich Werkseinstellun- Alle „Frost“ Entscheiden Sie, ob während der Periode mit Spartemperatur eine Zeit vollständige Abschaltung erfolgen soll.
  • Seite 81 Instruktion ECL Comfort 210 / A310, Applikation A230 MENU > Einstellungen > Applikation MENU > Einstellungen> Heizung Aus Temp. Aktuelle Außentemp. Akkumulierte Außentemp. MENU > Einstellungen > Optimierung 1x179 Sommer-Aus (Begrenzung für den Heizungsausschalt- 18 °C punkt) Kreis Einstellbereich Werkseinstel-...

  • Seite 82: Regelparameter

    Instruktion ECL Comfort 210 / A310, Applikation A230 5.8 Regelparameter Ventilregelung Die Motorregelventile werden mit einem 3-Punkt-Regelsignal geregelt. Ventilregelung: Ist die Vorlauftemperatur niedriger als die gewünschte Vorlauftemperatur, öffnet sich das Motorregelventil schrittweise (und umgekehrt). Der Wasserfluss durch das Motorregelventil wird mithilfe eines elektrischen Stellantriebs geregelt.
  • Seite 83 Instruktion ECL Comfort 210 / A310, Applikation A230 Thermohydraulischer Stellantrieb ABV Der thermische Stellantrieb ABV von Danfoss ist ein langsam wirkender Ventil-Stellantrieb. Im Inneren des ABV erwärmt eine Heizspule ein thermostatisches Element, wenn ein elektrisches Signal eingeht. Beim Erwärmen des thermostatischen Elements dehnt es sich aus, um das Motorregelventil zu regeln.
  • Seite 84 Instruktion ECL Comfort 210 / A310, Applikation A230 MENU > Einstellungen > Regelparam. MENU > Einstellungen > Regelparam. 1 MENU > Einstellungen > Regelparam. 2 Die Verwendung dieser Funktion wird für Luftkanalsysteme mit 1x174 Motorschutz variabler Last empfohlen. Kreis Einstellbereich...
  • Seite 85 Instruktion ECL Comfort 210 / A310, Applikation A230 MENU > Einstellungen > Kessel MENU > Einstellungen > Regelparameter MENU > Einstellungen > Regelparam. Kühl. MENU > Einstellungen > Regelparam., Lüfter MENU > Einstellungen > Regelparam. Eing. MENU > Einstellungen > Regelparam. Ausg.
  • Seite 86 Instruktion ECL Comfort 210 / A310, Applikation A230 MENU > Einstellungen > Kessel MENU > Einstellungen > Regelparameter MENU > Einstellungen > Regelparam. Kühl. MENU > Einstellungen > Regelparam., Lüfter Die Neutralzone liegt symmetrisch um den Wert der gewünschten MENU > Einstellungen > Regelparam. Eing.
  • Seite 87 Instruktion ECL Comfort 210 / A310, Applikation A230 Wenn Sie eine Feineinstellung der Regelstrecke vornehmen wollen, können Sie dies mit folgender Methode erreichen: • Stellen Sie die Nachstellzeit Tn auf den Höchstwert (999 s) ein. • Senken Sie den Wert des Proportionalbands Xp solange ab, bis die Anlage anfängt, mit einer konstanten Amplitude zu schwingen.

  • Seite 88: Kompensation 1

    Instruktion ECL Comfort 210 / A310, Applikation A230 5.9 Kompensation 1 Die gewünschte Vorlauftemperatur kann durch eine Kompensationstemperatur, die von S1 gemessen wird, beeinflusst werden. Diese Applikation enthält zwei Begrenzungswerte für den Temperaturausgleich: Kompensation 1 (Komp. 1) und Kompensation 2 (Komp. 2) Bei Parametern mit einer ID-Nr.
  • Seite 89 Instruktion ECL Comfort 210 / A310, Applikation A230 MENU > Einstellungen > Kompensation 1 Beispiel MENU > Einstellungen > Oberfl. Grenze Der Begrenzungswert ist auf 5 °C eingestellt. Der max. Einfluss ist auf -1.5 eingestellt. 1x062 Max. Einfluss (Temperaturausgleich, 1. Einstellpunkt) Der Wert für den aktuellen Temperaturausgleich beträgt 7 °C (2 °C...

  • Seite 90: Kompensation 2

    Instruktion ECL Comfort 210 / A310, Applikation A230 5.10 Kompensation 2 Diese zusätzliche Option zur Begrenzungseinstellung des Temperaturausgleichs ermöglicht die Änderung der gewünschten Vorlauf-/Luftkanaltemperatur in Bezug auf einen zweiten Temperaturbegrenzungspunkt. Der gemessene Temperaturausgleich ist derselbe wie in Abschnitt „Kompensation 1“.
  • Seite 91 Instruktion ECL Comfort 210 / A310, Applikation A230 MENU > Einstellungen > Kompensation 2 Beispiel Der Begrenzungswert ist auf 25 °C eingestellt. 1x066 Max. Einfluss (Temperaturausgleich, 2. Einstellpunkt) Der max. Einfluss ist auf 2.5 eingestellt. Der Wert für den aktuellen Temperaturausgleich beträgt 28 °C (3 °C...

  • Seite 92: Applikation

    Instruktion ECL Comfort 210 / A310, Applikation A230 5.11 Applikation Der Abschnitt „Applikation“ geht auf applikationsspezifische Themen ein. Bei Parametern mit einer ID-Nr. wie „1x607“ handelt es sich um universelle Parameter. x steht für Schaltkreis/Parametergruppe MENU > Einstellungen > Applikation...
  • Seite 93 Instruktion ECL Comfort 210 / A310, Applikation A230 MENU > Einstellungen > Applikation Heizungsanwendung 1x017 Bedarfserhöhung Kreis Einstellbereich Werkseinstellung Führungsre- gler Die gewünschte Vorlauftemperatur im Führungsregelkreis kann durch den Bedarf der gewünschten Vorlauftemperatur von einem anderen Regler (Folgeregler) oder Kreis beeinflusst werden.
  • Seite 94 Instruktion ECL Comfort 210 / A310, Applikation A230 MENU > Einstellungen > Applikation 1x022 Blockierschutz P (Pumpenanwendung) Kreis Einstellbereich Werkseinstellung Alle Bei Aktivierung dieser Funktion wird die Pumpe in Zeiten ohne Wärmeanforderung in bestimmten Abständen kurz eingeschaltet, um ein Blockieren der Pumpe zu verhindern.
  • Seite 95 Instruktion ECL Comfort 210 / A310, Applikation A230 MENU > Einstellungen > Applikation 1x050 P Anford. Heizen Die Regelung der Umwälzpumpe erfolgt stets gemäß den Kreis Einstellbereich Werkeinstel- herrschenden Frostschutzbedingungen. lungen Alle Die Umwälzpumpe im Führungsregelkreis kann im Verhältnis zum Bedarf des Führungs- oder Folgeregelkreises geregelt werden.
  • Seite 96 Instruktion ECL Comfort 210 / A310, Applikation A230 MENU > Einstellungen > Applikation 1x070 P Anford. Kühlen (Kühlbedarf) Wenn die Pumpe ausgeschaltet ist, ist das Ventil vollständig Kreis Einstellbereich Werkseinstellung geschlossen. Alle Liegt die gewünschte Vorlauftemperatur unter der in „P Anford. Kühlen“...
  • Seite 97 Instruktion ECL Comfort 210 / A310, Applikation A230 MENU > Einstellungen > Applikation 1x092 Standby T Kreis Einstellbereich Werkseinstellung Alle Die gewünschte Vorlauftemperatur einstellen, wenn sich der Regler im Standby-Betrieb befindet. * Siehe Anhang „Übersicht Parameter-ID“ 5–40: Gewünschte Vorlauftemperatur im Standby-Betrieb MENU >...
  • Seite 98 Instruktion ECL Comfort 210 / A310, Applikation A230 Funktionen im Übersteuerungsbetrieb: Beispiel: Anschluss eines Übersteuerungskontakts Die folgenden Einstellungen beschreiben die allgemeinen Funktionen der Produktreihen ECL Comfort 210/310. Die beschriebenen Betriebsarten sind allgemein und nicht applikationsspezifisch. Sie können sich von den Übersteuerungsmodi in Ihrer Applikation unterscheiden.
  • Seite 99 Instruktion ECL Comfort 210 / A310, Applikation A230 MENU > Einstellungen > Applikation 1x142 Ext. Betriebsart (Betriebsart externe Übersteuerung) Siehe auch die Funktion „Ext. Übersteuerg.“. Kreis Einstellbereich Werkseinstel- lungen Beispiel: Übersteuerung auf „Komfortbetrieb“ KOMFORT/SPAREN/ KOMFORT FROSTSCHUTZ/ T KONST. Der Übersteuerungsmodus kann für die Betriebsarten „Sparen“, „Komfort“, „Frostschutz“...
  • Seite 100 Instruktion ECL Comfort 210 / A310, Applikation A230 Beispiel: Übersteuerung auf „Frostschutzbetrieb“ # 1 # = Übersteuerungskontakt (nicht aktiviert/aktiviert) # 2 # = Betriebsart (Wochenprogr./Frost) # 3 # = Zeit Beispiel: Übersteuerung auf „Konstante Temperatur“ # 1 # = Übersteuerungskontakt (nicht aktiviert/aktiviert) # 2 # = Betriebsart (Wochenprogr./T konst.)
  • Seite 101 Instruktion ECL Comfort 210 / A310, Applikation A230 MENU > Einstellungen > Applikation 1x500 Sende T-Soll Im Führungsregler muss die „Bedarfserhöhung“ auf einen Wert Kreis Einstellbereich Werkseinstel- eingestellt werden, damit er auf eine vom Folgeregler gesendete lungen gewünschte Vorlauftemperatur reagiert.

  • Seite 102: Heizung Aus

    Instruktion ECL Comfort 210 / A310, Applikation A230 5.12 Heizung Aus MENU > Einstellungen> Heizungsabschaltung Die Einstellung „Sommer-Aus” unter „Optimierung“ für den entsprechenden Heizungskreislauf ermöglicht das Abschalten der Heizung, wenn die Außentemperatur den Sollwert überschreitet. Die Filterkonstante, die die akkumulierte Außentemperatur kalkuliert, ist intern auf den Wert „250“...

  • Seite 103: Differenzierte Heizabstellung

    Instruktion ECL Comfort 210 / A310, Applikation A230 5.12.1 Differenzierte Heizabstellung Parametereinstellung für eine differenzierte Heizungsabschaltung für dem Sommer- und dem Winterbetrieb, gehe zu „Heizungsabschaltung“ (MENU > Einstellungen> Heizungsabschaltung) Die Funktion ist aktiv, wenn die Daten für Sommer und Winter im Menü...
  • Seite 104 Instruktion ECL Comfort 210 / A310, Applikation A230 5.12.2 Sommer-/Winter Filterkonstante Die Filterkonstante 250 lässt sich auf gängige Gebäudetypen anwenden. Eine Filterkonstante 1 wird bei geringer Filterung gewählt (bei sehr „leichten” Gebäuden). Eine Filterkonstante von 300 sollte gewählt werden, wenn eine große Filterung erwünscht ist (schwere Gebäude).

  • Seite 105: Alarm

    Instruktion ECL Comfort 210 / A310, Applikation A230 5.13 Alarm Der Abschnitt „Alarm“ geht auf applikationsspezifische Themen ein. Applikation A230 bietet zwei Alarmtypen: Beschreibung A230.1 Die aktuelle Vorlauftemperatur entspricht nicht der gewünschten Vorlauftemperatur. Trennung oder Kurzschluss eines Temperaturfühlers oder seines Anschlusses Die Alarmfunktionen aktivieren das Alarmglockensymbol.
  • Seite 106 Instruktion ECL Comfort 210 / A310, Applikation A230 Liste Alarmübersicht: Entspr. Alar- Beschreibung Alarm- m-Nr. Fühler A230.1: Temp.-Anzeige, Kreis 1 Alle T Sensor Defekt Um die Ursache für einen Alarm zu finden: • Rufen Sie „MENU“ auf. • Wählen Sie „Alarm“ aus.
  • Seite 107 Instruktion ECL Comfort 210 / A310, Applikation A230 MENU > Alarm > T-Heizmittel Vorlauf-/Lüftungskanal- MENU > Alarm > Temperaturwächter temperatur °C 1x148 Untere Differenz Untere Differenz (Sollwert) Kreis Einstellbereich Werkseinstellung Gewünschte Alle Vorlauf-/Lüftungs- kanaltemperatur Der Alarm wird aktiviert, wenn die aktuelle Vorlauf-/Lüftungskanal- temperatur um mehr als die eingestellte Differenz sinkt (akzeptable Temperaturdifferenz unterhalb der gewünschten Vorlauf-/Lüftungskanal-...

  • Seite 108: Alarmübersicht

    Instruktion ECL Comfort 210 / A310, Applikation A230 5.14 Alarmübersicht MENU > Alarm > Alarm Übersicht Dieses Menü zeigt die Alarmtypen an, z. B. „2: Temp.- Anzeige“ Zurücksetzen eines Alarms, allgemein: Der Alarm ist aktiviert, wenn das Alarmzeichen rechts neben dem Alarmtyp zu sehen ist.

  • Seite 109: Zwei Parallel Angeordnete Umwälzpumpen, Die Sequentiell Geschaltet Werden

    Instruktion ECL Comfort 210 / A310, Applikation A230 5.15 Zwei parallel angeordnete Umwälzpumpen, die sequentiell geschaltet werden Applikation A230.2: Programm 2 Für applikationsspezifische Anschlüsse siehe auch die Montageanleitung (liegt dem Applikationsschlüssel bei). Wechselrichter Über das Programm 2 (unter den allgemeinen Reglereinstellungen) kann zwischen zwei Umwälzpumpen umgeschaltet werden.

  • Seite 110: Allgemeine Reglereinstellungen

    Instruktion ECL Comfort 210 / A310, Applikation A230 6.0 Allgemeine Reglereinstellungen 6.1 Reglermenü „Allgemeine Reglereinstellungen“ Einige allgemeine Einstellungen, die für den gesamten Regler Heizkreisauswahl gelten, sind in einem speziellen Menü des Reglers untergebracht. Zu den„Allgemeine Reglereinstellungen“gelangen Sie wie folgt: Handlung: Beschreibung:...

  • Seite 111: Uhrzeit & Datum

    Instruktion ECL Comfort 210 / A310, Applikation A230 6.2 Uhrzeit & Datum Die Uhrzeit und das Datum müssen Sie nur bei der Erstinbetriebnahme des ECL Comfort Reglers oder nach einem Stromausfall, der länger als 72 Stunden andauert, einstellen. Der Regler verfügt über eine Uhr mit 24-Stunden-Anzeige.

  • Seite 112: Ferien

    ECL Comfort 210 / A310, Applikation A230 6.3 Ferien Dieser Abschnitt beschreibt die allgemeine Funktionsweise der Serie ECL Comfort 210/310. Abgebildet sind typische Anzeigen, die sich nicht auf eine bestimmte Applikation beziehen. Sie können sich von den Anzeigen in Ihrer Applikation unterscheiden.
  • Seite 113 Instruktion ECL Comfort 210 / A310, Applikation A230 Sie können für jeden Kreis ein eigenes Ferienprogramm erstellen, aber auch ein gemeinsames Ferienprogramm, das für alle Kreise gilt. Das im Menü „Allgemeine Reglereinstellungen“ eingegebene Jedes Ferienprogramm besteht aus mindestens einem Urlaubszeitprogramm gilt für alle Kreise. Sie können aber auch ein eigenes Ferienprogramm für den Heizkreis und Warmwasserkreis...
  • Seite 114 Instruktion ECL Comfort 210 / A310, Applikation A230 Ferien, spezieller Kreislauf / Allgemeine Reglereinstellungen Beispiel 1: Bei Einstellung eines Ferienprogramms in einem speziellen Heizkreis 1: Kreislauf und einem anderen Ferienprogramms in Allgemeine Ferien eingestellt auf „Sparen“ Reglereinstellungen, kommt folgende Priorität zur Geltung: Allgemeine Reglereinstellungen: Ferien eingestellt auf „Comfort...

  • Seite 115: Übersicht Eingänge

    ECL Comfort 210 / A310, Applikation A230 6.4 Übersicht Eingänge Dieser Abschnitt beschreibt die allgemeine Funktionsweise der Serie ECL Comfort 210/310. Abgebildet sind typische Anzeigen, die sich nicht auf eine bestimmte Applikation beziehen. Sie können sich von den Anzeigen in Ihrer Applikation unterscheiden.

  • Seite 116: Speicher

    ECL Comfort 210 / A310, Applikation A230 6.5 Speicher Dieser Abschnitt beschreibt die allgemeine Funktionsweise der Serie ECL Comfort 210/310. Abgebildet sind typische Anzeigen, die sich nicht auf eine bestimmte Applikation beziehen. Sie können sich von den Anzeigen in Ihrer Applikation unterscheiden.

  • Seite 117: Ausgang Schreiben

    ECL Comfort 210 / A310, Applikation A230 6.6 Ausgang schreiben Dieser Abschnitt beschreibt die allgemeine Funktionsweise der Serie ECL Comfort 210/310. Abgebildet sind typische Anzeigen, die sich nicht auf eine bestimmte Applikation beziehen. Sie können sich von den Anzeigen in Ihrer Applikation unterscheiden.

  • Seite 118: Hauptfunktionen

    Instruktion ECL Comfort 210 / A310, Applikation A230 6.7 Hauptfunktionen Neue Applikation Applikation löschen: Entfernt die vorhandene Applikation. Sobald der ECL-Schlüssel eingesteckt wird, kann eine andere Applikation ausgewählt werden. Anwendung Gibt einen Überblick über die aktuelle Anwendung im ECL Controller. Drücken Sie erneut, um die Übersicht zu...
  • Seite 119 Instruktion ECL Comfort 210 / A310, Applikation A230 „Übersicht Appl.“ informiert - über die ECA 30/31 - nicht über die Untertypen der Applikationsschlüssel. Schlüssel eingesetzt/nicht eingesetzt, Beschreibung: ECL Comfort 210/310, Reglerversionen unter 1.36: – Entfernen Sie den Applikationsschlüssel. Die Einstellungen können 20 Minuten lang verändert werden.

  • Seite 120: System

    In dem Untermenü „ECL Version“ finden Sie alle erforderlichen Beispiel, ECL Version Informationen zu der Version Ihres Reglers. Wenn Sie wegen des Reglers Kontakt zu Ihrer Danfoss Niederlassung aufnehmen, halten Sie diese Informationen bitte bereit. Die Informationen zum ECL Applikationsschlüssel finden Sie im Untermenü...
  • Seite 121 Instruktion ECL Comfort 210 / A310, Applikation A230 6.8.5 Energiezähler (Wärmezähler) und M-Bus, generelle Informationen nur ECL 310 Bei Verwendung des Applikationsschlüssels im ECL Comfort 310/310B, können bis zu fünf Energiezähler (Wärmemengenzähler) Die Erfassung von Energiezählerdaten vom ECL Portal ist ohne an die M-Bus-Anschlüsse angeschlossen werden.
  • Seite 122 Instruktion ECL Comfort 210 / A310, Applikation A230 MENU > Allgemeine Reglereinstellungen > System > M-Bus Konfigurat. Baudrate (bits pro Sekunde) 5997 Normalerweise wird eine Baudrate von 300 oder 2400 Baud benutzt. Wenn der ECL Comfort 310 an das ECL Portal angeschlossen ist, ist...
  • Seite 123 Instruktion ECL Comfort 210 / A310, Applikation A230 MENU > Allgemeine Reglereinstellungen > System > M-Bus Konfigurat. Energiezähler 1 (2, 3, 4, 5) Datenbeispiele: 6001 Kreis Einstellbereich Werkseinstellung Vorlauftemp., Rücklauftemp., Durchfluss, Leistung, akkumul. Volumen, 0–4 akkumul. Leistung. Den Datenbereich für das M-Bus Telegramm wählen.
  • Seite 124 Instruktion ECL Comfort 210 / A310, Applikation A230 6.8.6 Übersicht Eingänge Angezeigt werden die Temperaturmesswerte, Eingangsstatus und Spannungen. Zudem kann für aktivierte Temperatureingänge eine Die Eingänge der Temperaturfühler verfügen über einen Messbereich Fehlererkennung ausgewählt werden. von -60 ... 150 ° C.
  • Seite 125 Instruktion ECL Comfort 210 / A310, Applikation A230 6.8.8 Kommunikation Modbus Adresse Kreis Einstellbereich Werkseinstellung 1 ... 247 Ordnen Sie dem Regler eine Modbus-Adresse zu, wenn der Regler in einem Modbus-Netzwerk integriert ist. 1 ... 247: Vergeben Sie eine eindeutige Modbus-Adresse innerhalb des zulässigen Bereichs.
  • Seite 126 Instruktion ECL Comfort 210 / A310, Applikation A230 2150 Service Pin Kreis Einstellbereich Werkseinstellung 0 / 1 Diese Einstellung wird nur bei Einrichtung der ModBus-Kommunikation verwendet. Derzeit nicht belegt und für künftige Zwecke reserviert! Ext. Reset 2151 Kreis Einstellbereich Werkseinstellung...

  • Seite 127: Weitere Informationen

    Instruktion ECL Comfort 210 / A310, Applikation A230 7.0 Weitere Informationen 7.1 ECA 30/31 Setupvorgang Die ECA 30 (Bestell-Nr.: 087H3200) ist eine Fernbedienungseinheit mit eingebautem Raumtemperaturfühler. Die ECA 31 (Bestell-Nr.: 087H3201) ist eine Fernbedienungseinheit mit eingebautem Raumtemperaturfühler und Feuchtigkeitssensor (relative Luftfeuchtigkeit).
  • Seite 128 Instruktion ECL Comfort 210 / A310, Applikation A230 Die ECL-Menüs entsprechen der Beschreibung für den ECL-Regler. Die meisten direkt über den ECL-Regler vorgenommenen Einstellungen können auch über die ECA 30/31 getätigt werden. Alle Einstellungen können auch ohne Einsetzen des Applikationsschlüssels in den ECL-Regler angezeigt werden.
  • Seite 129 Instruktion ECL Comfort 210 / A310, Applikation A230 Wenn sich die ECA 30/31 im ECA MENU Modus befindet, werden das Datum und die gemessene Raumptemperatur angezeigt. ECA MENU > ECA Einstellung > ECA Sensor Offset T Raum Beispiel: Einstellbereich Werkseinstellung 0.0 K...
  • Seite 130 ECA MENU> ECA System > ECA Datenübertrg. Adr. Slave (Adresse Slave) Einstellbereich Werkseinstellung Für die Installation einer Applikation auf einem ECL Comfort 210/310 A / B Regler muss die „Adr. Slave“ A lauten. Die Einstellung von „Adr. Slave“ bezieht sich auf die Einstellung „ECA Adresse“...
  • Seite 131 Instruktion ECL Comfort 210 / A310, Applikation A230 ECA MENU> ECA System > ECA Kommunikation Adr. Verbindung (Adresse Verbindung) Einstellbereich Werkseinstellung Eine ECA 30/31 kann in einem ECL 485 Bussystem (Master – Slave) so 1 … 9 / 15 eingestellt werden, dass er einzeln mit allen verbundenen ECL Reglern Einstellung der Adresse des ECL Reglers, zu dem die kommuniziert.
  • Seite 132 Instruktion ECL Comfort 210 / A310, Applikation A230 ECA MENU > ECA System > ECA Übersteuerung Kreis übersteuern Einstellbereich Werkseinstellung AUS / 1 ... 4 Der Kreis für die Übersteuerung des ECL Reglers muss sich im Automatikbetrieb befinden. Siehe auch Parameter „Adresse Überst.“.
  • Seite 133 Instruktion ECL Comfort 210 / A310, Applikation A230 ECA MENU > ECA Werk > ECA löschen Alle Appl. löschen (Alle Applikationen löschen) Alle Applikation auf der ECA 30/31 löschen. Nach dem Löschen kann die Applikation erneut hochgeladen Nach dem Löschen wird die Meldung „Applikat. kopieren“...

  • Seite 134: Firmware-Aktualisierung

    Instruktion ECL Comfort 210 / A310, Applikation A230 ECA MENU > ECA > Reset ECL Adresse Reset ECL Adr. (Reset ECL Adresse) Wenn keiner der angeschlossenen ECL Comfort Regler die Adresse 15 besitzt, kann der ECA 30/31 alle angeschlossenen ECL Die auf den ECL 485 Bus bezogene Adresse des ECL Reglers finden Regler auf dem ECL 485 Bus auf die Adresse 15 zurücksetzen.

  • Seite 135: Übersteuerungsfunktion

    Instruktion ECL Comfort 210 / A310, Applikation A230 7.2 Übersteuerungsfunktion Beispiel: Übersteuerungsschalter angeschlossen an S8: Die Regler ECL 210/310 können ein Signal empfangen, um das vorhandene Wochenprogramm zu übersteuern. Das Übersteuerungssignal kann ein Schalter oder Relaiskontakt sein. Verschiedene Übersteuerungsarten können ausgewählt werden, je nach Art des Applikationsschlüssels.
  • Seite 136 Instruktion ECL Comfort 210 / A310, Applikation A230 Beispiel 1 ECL ist im Sparbetrieb, aber bei Übersteuerung im Komfortbetrieb. Wählen Sie einen freien Eingang z. B. S8. Schließen Sie den Übersteuerungsschalter oder den Übersteuerungs-Relaiskontakt Einstellungen im ECL: 1. Wählen Sie Kreis > MENU > Einstellungen > Applikation > Ext.
  • Seite 137 Instruktion ECL Comfort 210 / A310, Applikation A230 Beispiel 2 Der ECL ist im Komfortbetrieb, aber bei Übersteuerung im Sparbetrieb. Wählen Sie einen freien Eingang z. B. S8. Schließen Sie den Übersteuerungsschalter oder den Übersteuerungs-Relaiskontakt Einstellungen im ECL: 1. Wählen Sie Kreis > MENU > Einstellungen > Applikation > Ext.
  • Seite 138 Instruktion ECL Comfort 210 / A310, Applikation A230 Beispiel 3 Das Wochenprogramm beinhaltet Komfortzeiten von Montag bis Freitag: 07:00–17:30 Manchmal findet eine Teambesprechung am Abend oder am Wochenende statt. Ein Übersteuerungsschalter ist installiert und die Heizung muss eingeschaltet sein (Komfortbetrieb), solange der Schalter an ist.
  • Seite 139 Instruktion ECL Comfort 210 / A310, Applikation A230 Beispiel 4 Das Wochenprogramm für das Gebäude beinhaltet Komfortzeiten für alle Wochentage: 06:00–20:00 Manchmal muss die gewünschte Vorlauftemperatur konstant 65 °C betragen. Ein Übersteuerungsrelais ist installiert und die Vorlauftemperatur muss 65 °C betragen, solange das Übersteuerungsrelais aktiviert ist.

  • Seite 140: Mehrere Regler Im Selben System

    Instruktion ECL Comfort 210 / A310, Applikation A230 7.3 Mehrere Regler im selben System Wenn ECL Komfortregler über einen ECL 485 Kommunikationsbus (Kabeltyp: Twisted Pair) miteinander verbunden sind, sendet der Hauptregler die folgenden Signale an den Folgeregler: • Außentemperatur (gemessen von S1) •...
  • Seite 141 Instruktion ECL Comfort 210 / A310, Applikation A230 Situation 2: SLAVE (Folgeregler): Wie kann auf einen vom MASTER (Hauptregler) gesendeten Aktivierung der TWW-Erwärmung/-Ladung reagiert werden Der Folgeregler empfängt Daten über die Aktivierung einer TWW-Erwärmung/-Ladung im Hauptregler und kann so eingestellt werden, dass er den ausgewählten Heizkreis schließt.
  • Seite 142 Instruktion ECL Comfort 210 / A310, Applikation A230 Situation 3: Folgeregler: Wie Sie das Außentemperatursignal nutzen und Daten über die gewünschte Vorlauftemperatur an den Im Führungsregler muss die Adresse unter „ECL 485 addr. Hauptregler zurücksenden können. (Führungsregler-/Folgeregler-Adresse)“, ID Nr. 2048, immer 15 sein.

  • Seite 143: Häufig Gestellte Fragen

    ECL Comfort 210 / A310, Applikation A230 7.4 Häufig gestellte Fragen Die Definitionen beziehen sich auf die Serien ECL Comfort 210 und ECL Comfort 310. Daher ist es möglich, dass Sie hier auf Bezeichnungen stoßen, die in Ihrer Anleitung nicht erwähnt werden.
  • Seite 144 Instruktion ECL Comfort 210 / A310, Applikation A230 Wie füge ich im Wochenprogramm eine zusätzliche Komfortperiode ein? Sie können eine zusätzliche Komfortperiode einstellen, indem Sie unter „Wochenprogr.“ eine neue Ein- und Ausschaltzeit hinzufügen. Wie kann ich im Wochenprogramm eine Komfortperiode löschen?
  • Seite 145 Instruktion ECL Comfort 210 / A310, Applikation A230 Wie stellt man eine korrekte Heizkurve ein? Kurze Antwort: 3.0 3.4 Stellen Sie die Heizkurve auf den niedrigsten Wert ein, bei dem die Raumtemperatur noch angenehm ist. In der Tabelle finden Sie einige Empfehlungen:...

  • Seite 146: Begriffsbestimmungen

    Instruktion ECL Comfort 210 / A310, Applikation A230 7.5 Begriffsbestimmungen Die Definitionen beziehen sich auf die Serien ECL Comfort 210 und ECL Comfort 310. Daher ist es möglich, dass Sie hier auf Bezeichnungen stoßen, die in Ihrer Anleitung nicht erwähnt werden.
  • Seite 147 Instruktion ECL Comfort 210 / A310, Applikation A230 Gewünschte Temperatur Die voreingestellte oder die vom Regler berechnete Temperatur. Taupunkttemperatur Die Temperatur, bei der die in der Luft enthaltene Feuchte kondensiert. TWW-Kreis Der Kreis, der zur Erwärmung des Trinkwarmwassers (TWW) dient.
  • Seite 148 Instruktion ECL Comfort 210 / A310, Applikation A230 Modulierende Regelung (0-bis-10-V-Regelung) Positionierung des Stellantriebs (durch ein Regelsignal von 0–10 V) für das Motorregelventil zur Regelung des Durchflusses. Optimierung Der Regler optimiert die Startzeit der im Wochenprogramm eingestellten Temperaturzeiten. Auf Grundlage der Außentemperatur berechnet der Regler automatisch...
  • Seite 149 Instruktion ECL Comfort 210 / A310, Applikation A230 2-Punkt-Regelung ON/OFF-Regelung, zum Beispiel Umwälzpumpe, ON/OFF-Ventil, Umschaltventil oder Drosselklappenregelung. 3-Punkt-Regelung Öffnen, Schließen oder keine Stellimpulse für das Motorregelventil. Keine Stellimpulse heißt, dass der Stellantrieb in der aktuellen Position bleibt. Danfoss District Energy VI.LG.H3.03...

  • Seite 150: Typ (Id 6001), Übersicht

    Instruktion ECL Comfort 210 / A310, Applikation A230 7.6 Typ (ID 6001), Übersicht Typ 0 Typ 1 Typ 2 Typ 3 Typ 4 Adresse ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ Scan Zeit ✔ ✔ ✔ ✔...

  • Seite 151: Übersicht Parameter-Id

    Instruktion ECL Comfort 210 / A310, Applikation A230 7.7 Übersicht Parameter-ID A230x – das x bezieht sich auf die in der Spalte aufgelisteten Untertypen. A230.x Parametername Einstellbereich Werkein- Einheit Eigene stellung Einstellungen 11004 Gew. Temp. 5 bis 150 °C 11010 1, 2 OFF ;...

  • Seite 152: Werkein-Einheit Eigene Stellung

    Instruktion ECL Comfort 210 / A310, Applikation A230 Parametername A230.x Einstellbereich Werkein- Einheit Eigene stellung Einstellungen 11064 Begrenzung -20 bis 80 °C 11065 Anpassungszeit OFF, 1 bis 50 11066 Max. Einfluss -9.9 bis 9.9 11067 Min. Einfluss -9.9 bis 9.9 11070 P Anford.
  • Seite 153 Instruktion ECL Comfort 210 / A310, Applikation A230 Parametername A230.x Einstellbereich Werkein- Einheit Eigene stellung Einstellungen 11178 Max. Temperatur 10 bis 150 °C -30 bis 70 °C -||- 11179 Sommer-Aus OFF, 1 bis 50 °C 11182 -4.0 Max. Einfluss -9.9 bis 0.0 -9.9 bis 0.0...
  • Seite 154 Instruktion ECL Comfort 210 / A310, Applikation A230 Handwerksbetrieb: Anlage errichtet von: Datum: Danfoss District Energy DEN-SMT/DK VI.LG.H3.03...
  • Seite 155 Instruktion ECL Comfort 210 / A310, Applikation A230 *087H9088* *VILGH303* Produced by Danfoss A/S © 09/2015...
