Filtersystem austau-
schen
KNAUER
82 Wartung und Pflege
Ablauf
2. Das neue Filtersys-
tem an der Position
in folgender
1
Reihenfolgeeinle-
gen:
- 1 Stück Filterronde
7 μm
3
- 1 Stück Glasfaserfil-
ter
4
- 1 Stück Filterronde
3 μm
5
3. Den Mischerdeckel
mit den Ver-
6
schraubungen der
Kapillaren aufsetzen.
4. Mischerdeckel mit
dem ausgetausch-
ten Filtersystem auf
das Mischergehäuse
mit der Kartusche
und dem PEEK-Dich-
tring setzen.
5. Die vier Schrauben
am Mischerdeckel
mit einem Schrau-
bendreher Innen-
sechskant (SW
3.0 × 150) festdre-
hen.
Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2
Abbildung
3
4
5

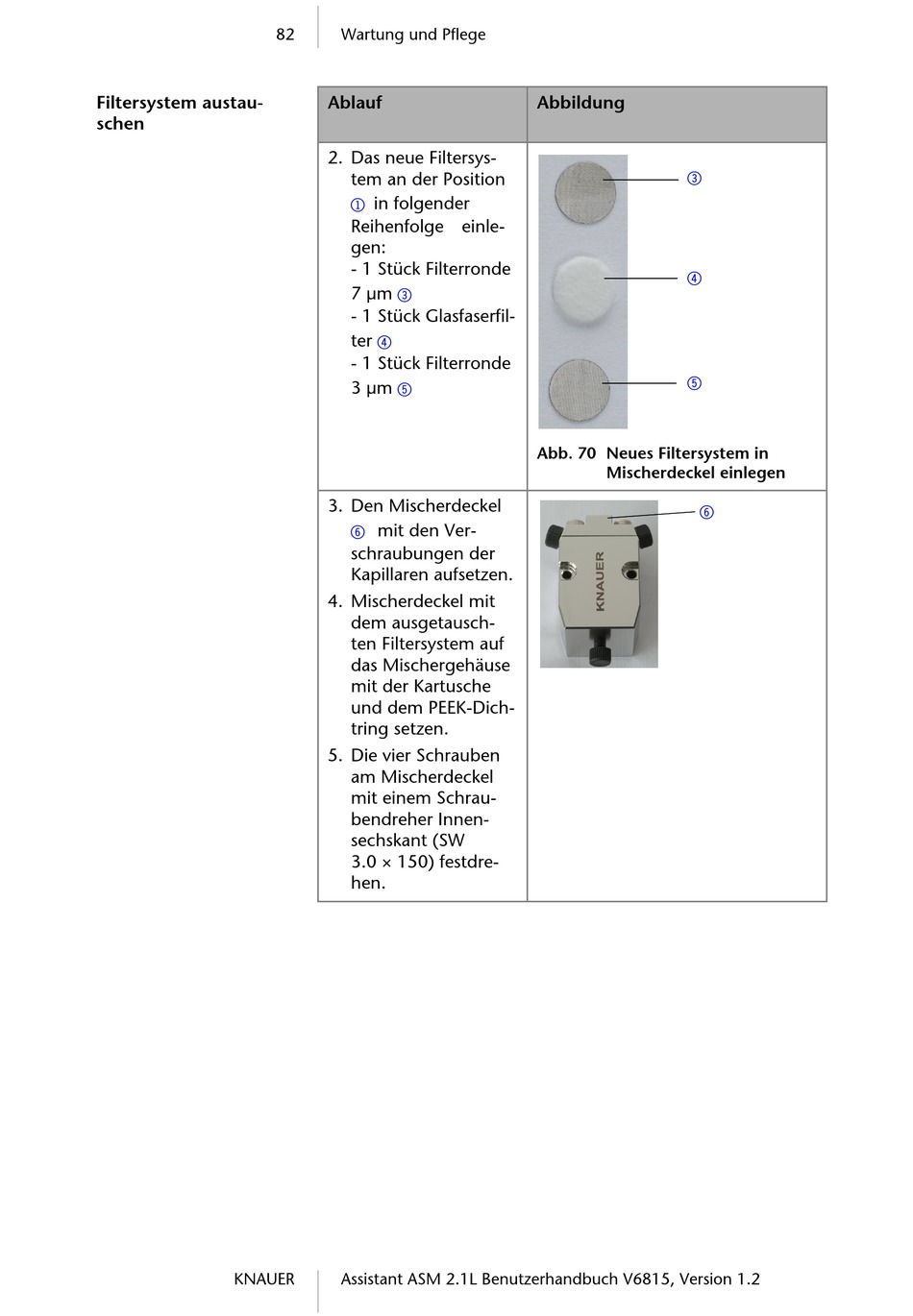

Abb. 70 Neues Filtersystem in
Mischerdeckel einlegen
6
