39

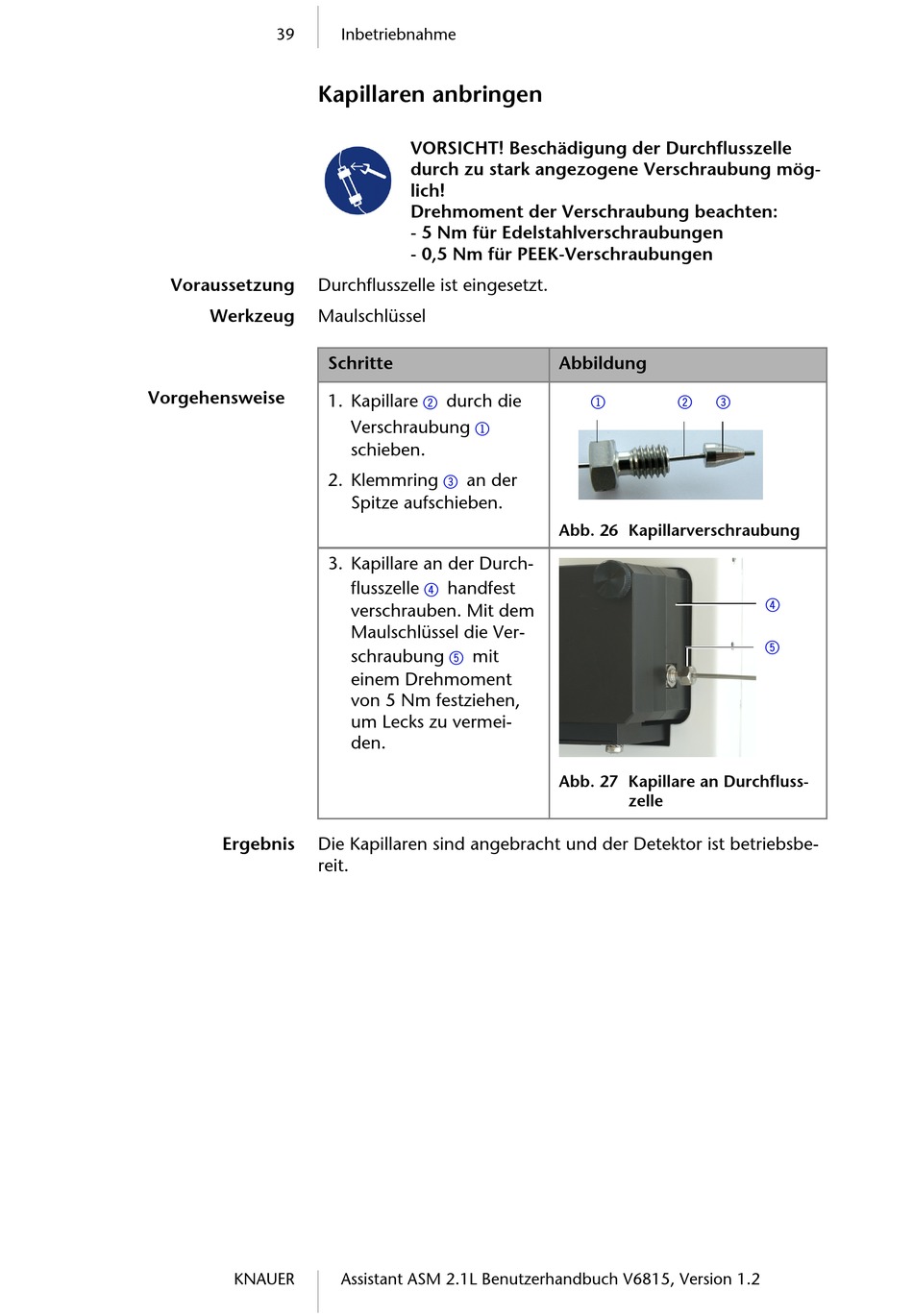

Kapillaren anbringen

Voraussetzung Durchflusszelle ist eingesetzt.
Werkzeug Maulschlüssel
Vorgehensweise
Ergebnis Die Kapillaren sind angebracht und der Detektor ist betriebsbe-
reit.
KNAUER
Inbetriebnahme
VORSICHT! Beschädigung der Durchflusszelle
durch zu stark angezogene Verschraubung mög-
lich! 
Drehmoment der Verschraubung beachten:
- 5 Nm für Edelstahlverschraubungen
- 0,5 Nm für PEEK-Verschraubungen
Schritte
1. Kapillare durch die
2
Verschraubung
1
schieben.
2. Klemmring an der
3
Spitze aufschieben.
3. Kapillare an der Durch-
flusszelle handfest
4
verschrauben. Mit dem
Maulschlüssel die Ver-
schraubung mit
5
einem Drehmoment
von 5 Nm festziehen,
um Lecks zu vermei-
den.
Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2
Abbildung
1 2 3

Abb. 26 Kapillarverschraubung

Abb. 27 Kapillare an Durchfluss-
zelle
4
5
