34
Voraussetzung
Der Haltewinkel ist an der Seitenwand befestigt.
Werkzeug
Schraubendreher Innensechskant für 9/64"
Vorgehensweise
Ergebnis
Der Ventilantrieb ist montiert
Durchflusszelle montieren
KNAUER
Inbetriebnahme
Ablauf
1. Adapterplatte an der
Rückseite des Halte-
winkels anlegen.
2. Ventilantrieb
von
1
hinten durch die Öff-
nung des Haltewin-
kels und der
Adapterplatte bis
zum Anschlag nach
vorne schieben.
3. Ventil mit vier
Schrauben
von
2
vorne festschrauben.
Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2
Abbildung
1

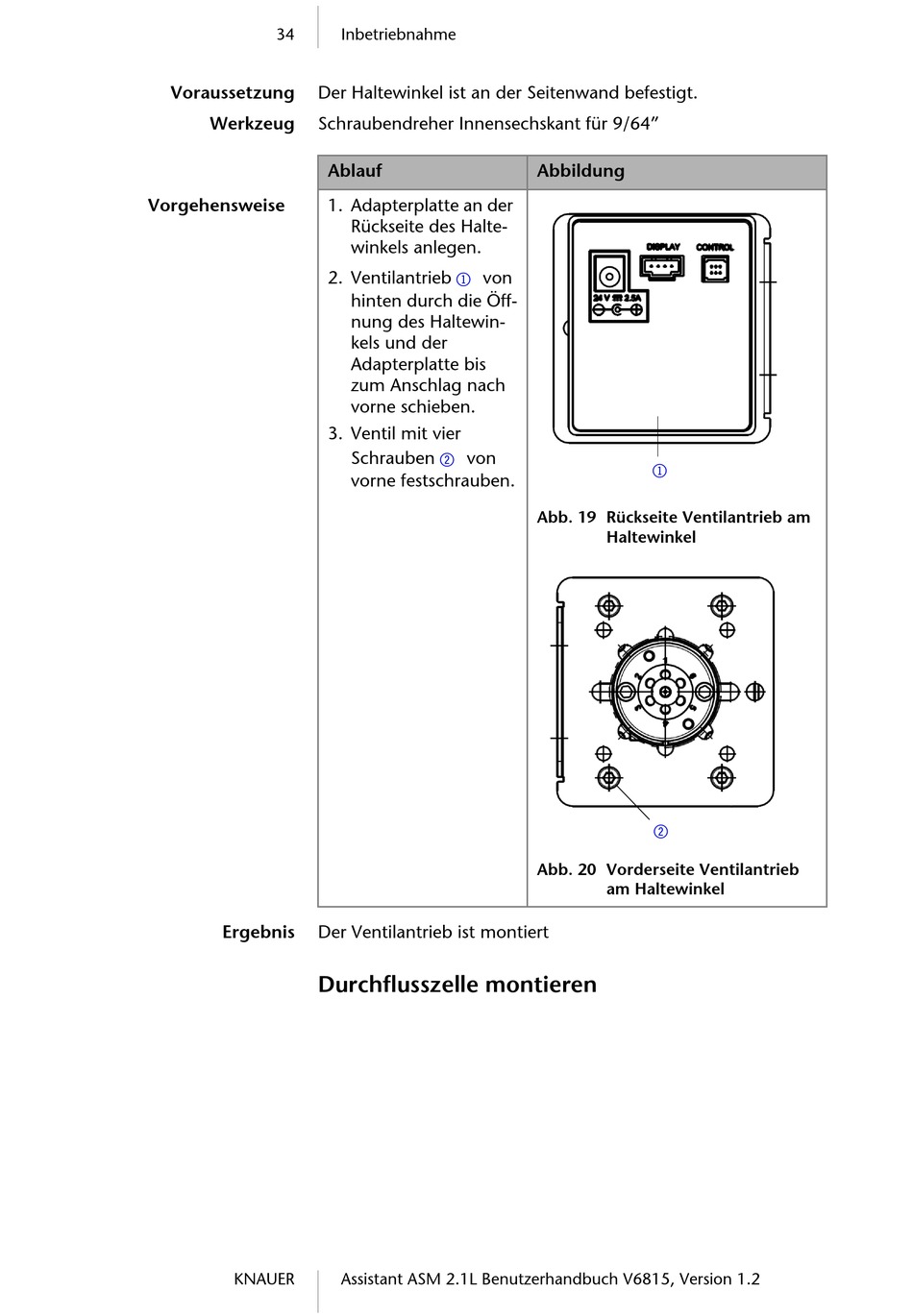

Abb. 19 Rückseite Ventilantrieb am
Haltewinkel
2
Abb. 20 Vorderseite Ventilantrieb
am Haltewinkel
