Positionsnummer
1
6 Ports mit 2 Kanä-
2
len
Adapterscheibe zur
3
Montage an den
Ventilantrieb
6 Ports mit 3 Kanä-
4
len
Positionsnummer
1
Kanal zwischen dem
2
Zentralport und den
periferen Ports
Adapterscheibe zur
3
Montage an den
Ventilantrieb
KNAUER
17 Geräteübersicht

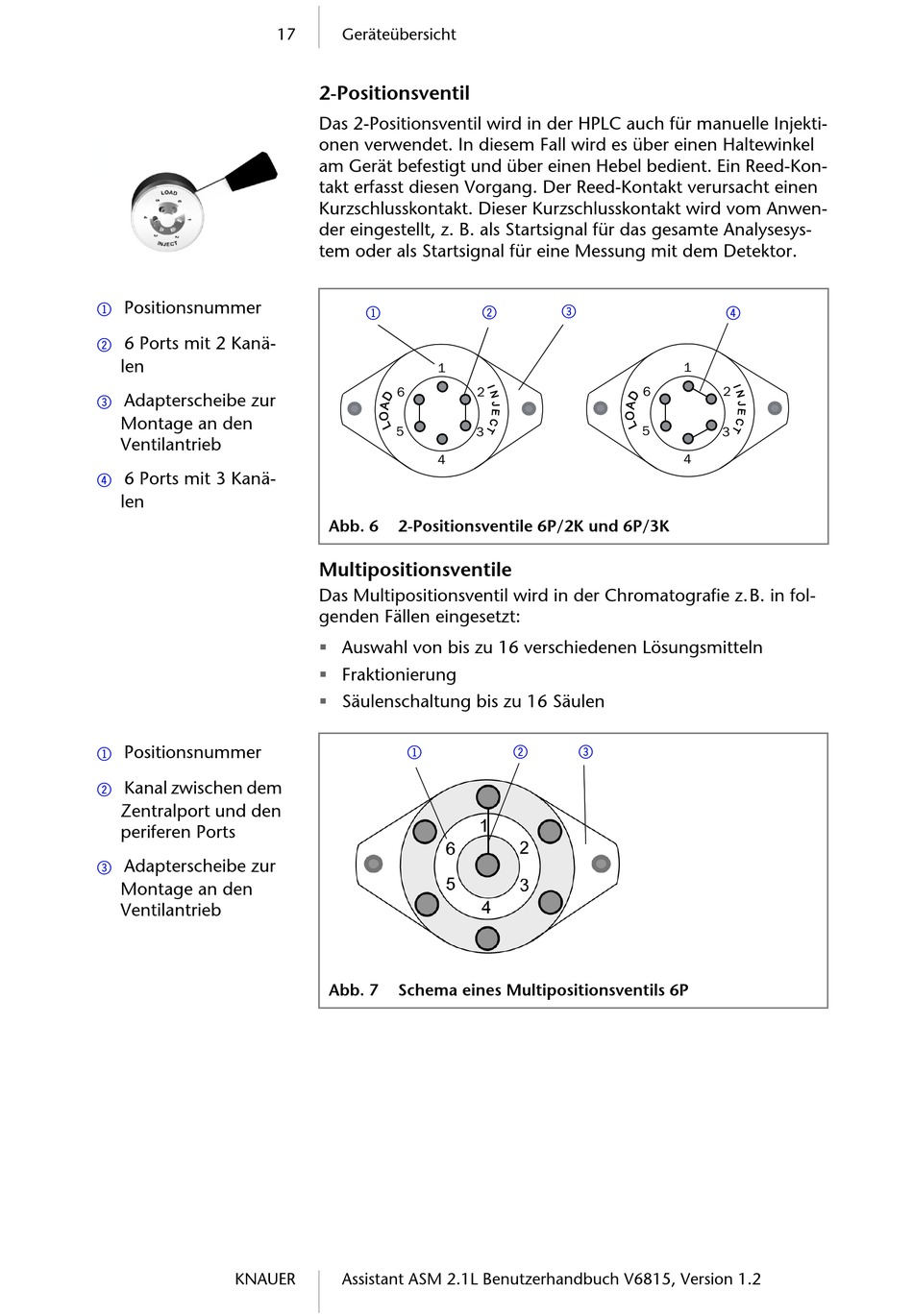

2-Positionsventil

Das 2-Positionsventil wird in der HPLC auch für manuelle Injekti-
onen verwendet. In diesem Fall wird es über einen Haltewinkel
am Gerät befestigt und über einen Hebel bedient. Ein Reed-Kon-
takt erfasst diesen Vorgang. Der Reed-Kontakt verursacht einen
Kurzschlusskontakt. Dieser Kurzschlusskontakt wird vom Anwen-
der eingestellt, z. B. als Startsignal für das gesamte Analysesys-
tem oder als Startsignal für eine Messung mit dem Detektor.
1
1
6
5
4
Abb. 6 2-Positionsventile 6P/2K und 6P/3K

Multipositionsventile

Das Multipositionsventil wird in der Chromatografie z. B. in fol-
genden Fällen eingesetzt:

Auswahl von bis zu 16 verschiedenen Lösungsmitteln

Fraktionierung

Säulenschaltung bis zu 16 Säulen
1
Abb. 7 Schema eines Multipositionsventils 6P
Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2
3
2
6
2
5
3
2 3
4
1
2
3
4
