Lösen Von Verschraubungen; Wechsel Des Pumpenkopfs; Pumpenkopf Ausbauen; Abb. 54 Verschraubungen Am Pumpenkopf - Knauer AZURA Assistant ASM 2.1L Benutzerhandbuch

Kapillarverschrau-
1
bung
Auslassverschrau-
2
bung
Einlassverschrau-
3
bung
Befestigungsschrau-
4
ben
Einlassverschrau-
5
bung
Auslassverschrau-
6
bung
Voraussetzung
KNAUER
73 Wartung und Pflege
Lösen von Verschraubungen

Diagonal gegenüberliegende Befestigungsschrauben
Schraubendreher Innensechskant abwechselnd und gleich-
mäßig lösen, um ein Verkanten der innenliegenden Pumpen-
kolben zu vermeiden.

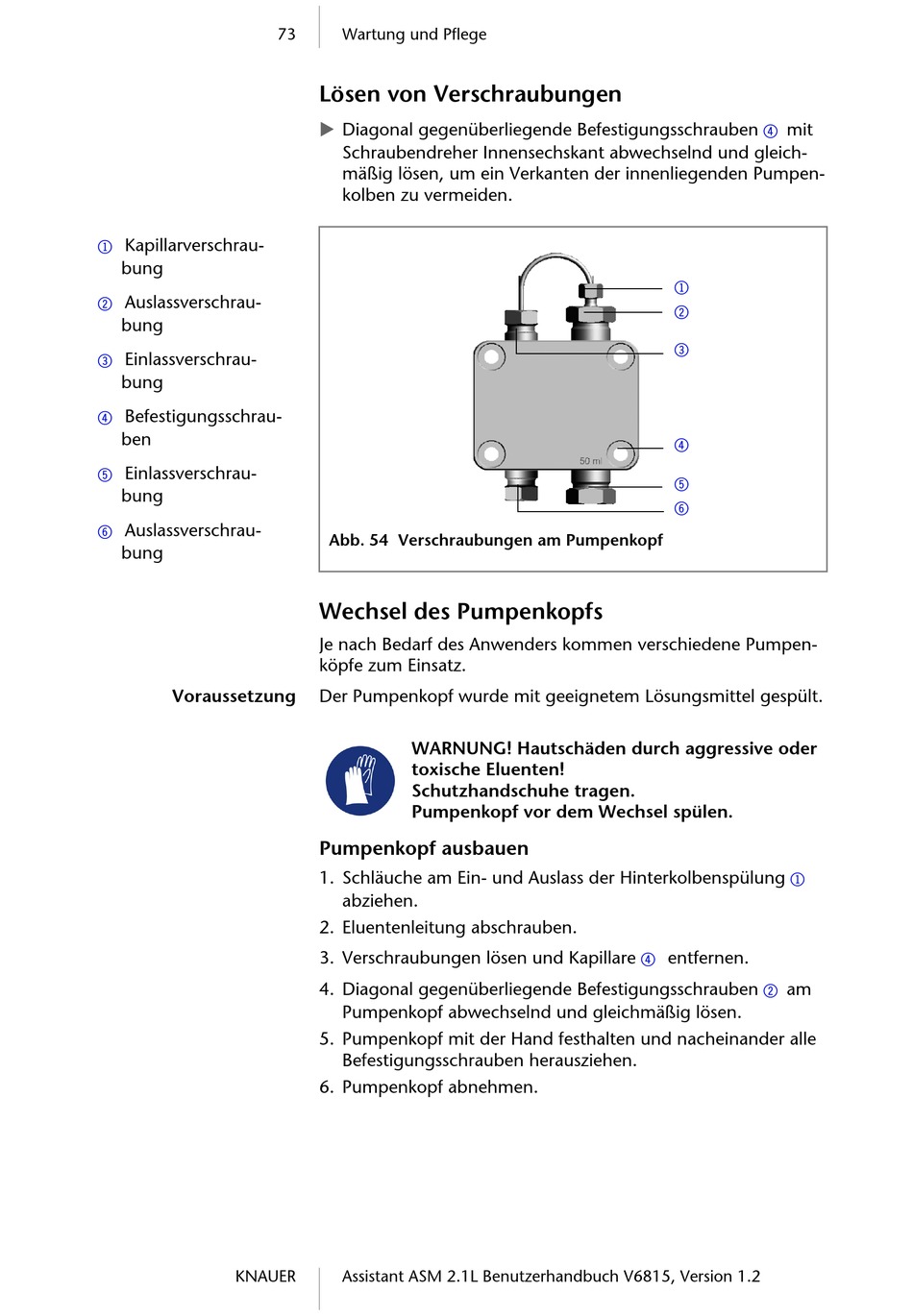

Abb. 54 Verschraubungen am Pumpenkopf

Wechsel des Pumpenkopfs

Je nach Bedarf des Anwenders kommen verschiedene Pumpen-
köpfe zum Einsatz.
Der Pumpenkopf wurde mit geeignetem Lösungsmittel gespült.
WARNUNG! Hautschäden durch aggressive oder
toxische Eluenten! 
Schutzhandschuhe tragen. 
Pumpenkopf vor dem Wechsel spülen.

Pumpenkopf ausbauen

1. Schläuche am Ein- und Auslass der Hinterkolbenspülung
abziehen.
2. Eluentenleitung abschrauben.
3. Verschraubungen lösen und Kapillare
4. Diagonal gegenüberliegende Befestigungsschrauben
Pumpenkopf abwechselnd und gleichmäßig lösen.
5. Pumpenkopf mit der Hand festhalten und nacheinander alle
Befestigungsschrauben herausziehen.
6. Pumpenkopf abnehmen.
Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2
mit
4
1
2
3
4
5
6
1
entfernen.
4
am
2
