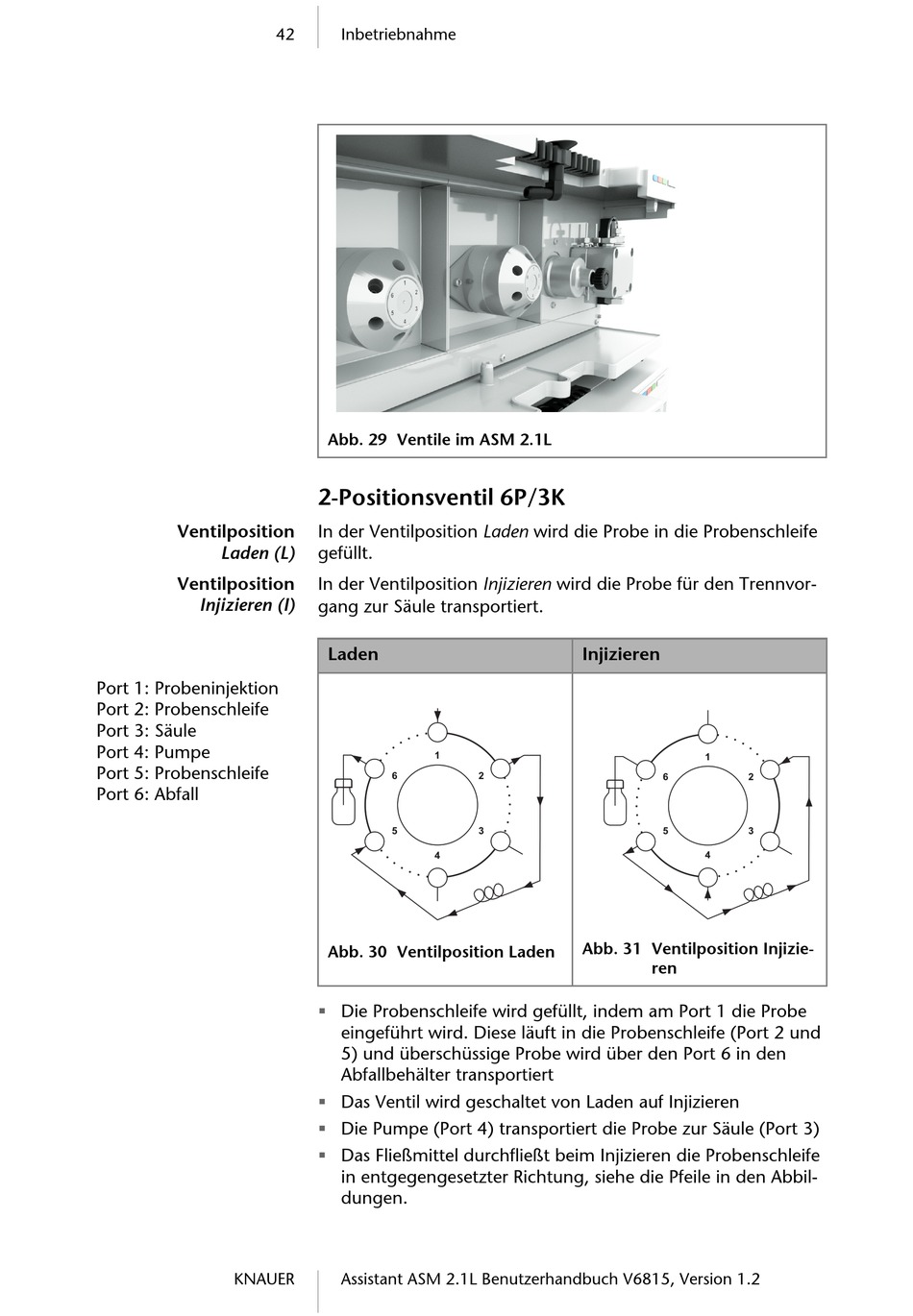

2-Positionsventil 6P/3K; Abb. 29 Ventile Im Asm 2.1L; Abb. 30 Ventilposition Laden; Abb. 31: Ventilposition Injizieren - Knauer AZURA Assistant ASM 2.1L Benutzerhandbuch

Ventilposition
Laden (L)
Ventilposition
Injizieren (I)
Port 1: Probeninjektion
Port 2: Probenschleife
Port 3: Säule
Port 4: Pumpe
Port 5: Probenschleife
Port 6: Abfall
KNAUER
42 Inbetriebnahme

Abb. 29 Ventile im ASM 2.1L

2-Positionsventil 6P/3K

In der Ventilposition Laden wird die Probe in die Probenschleife
gefüllt.
In der Ventilposition Injizieren wird die Probe für den Trennvor-
gang zur Säule transportiert.
Laden
1
6
5
4

Abb. 30 Ventilposition Laden


Die Probenschleife wird gefüllt, indem am Port 1 die Probe
eingeführt wird. Diese läuft in die Probenschleife (Port 2 und
5) und überschüssige Probe wird über den Port 6 in den
Abfallbehälter transportiert

Das Ventil wird geschaltet von Laden auf Injizieren

Die Pumpe (Port 4) transportiert die Probe zur Säule (Port 3)

Das Fließmittel durchfließt beim Injizieren die Probenschleife
in entgegengesetzter Richtung, siehe die Pfeile in den Abbil-
dungen.
Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2
Injizieren
2
3
Abb. 31 Ventilposition Injizie-
1
6 2
5 3
4
ren
