Anschlüsse Auf Der Rückseite; Abb. 10 Asm 2.1L Rückansicht; Abb. 11 Asm 2.1L Usb-Anschluss Für Die Control Unit - Knauer AZURA Assistant ASM 2.1L Benutzerhandbuch

Etikett mit Serien-
1
nummer
LAN-Anschluss
2
Schnittstelle für den
3
Service
Stiftleiste
4
Lüfter
5
Integratorausgang
6
Netzanschluss mit
7
Netzschalter
USB-Anschluss für
8
die Control Unit
KNAUER
27 Auspacken und Aufstellen

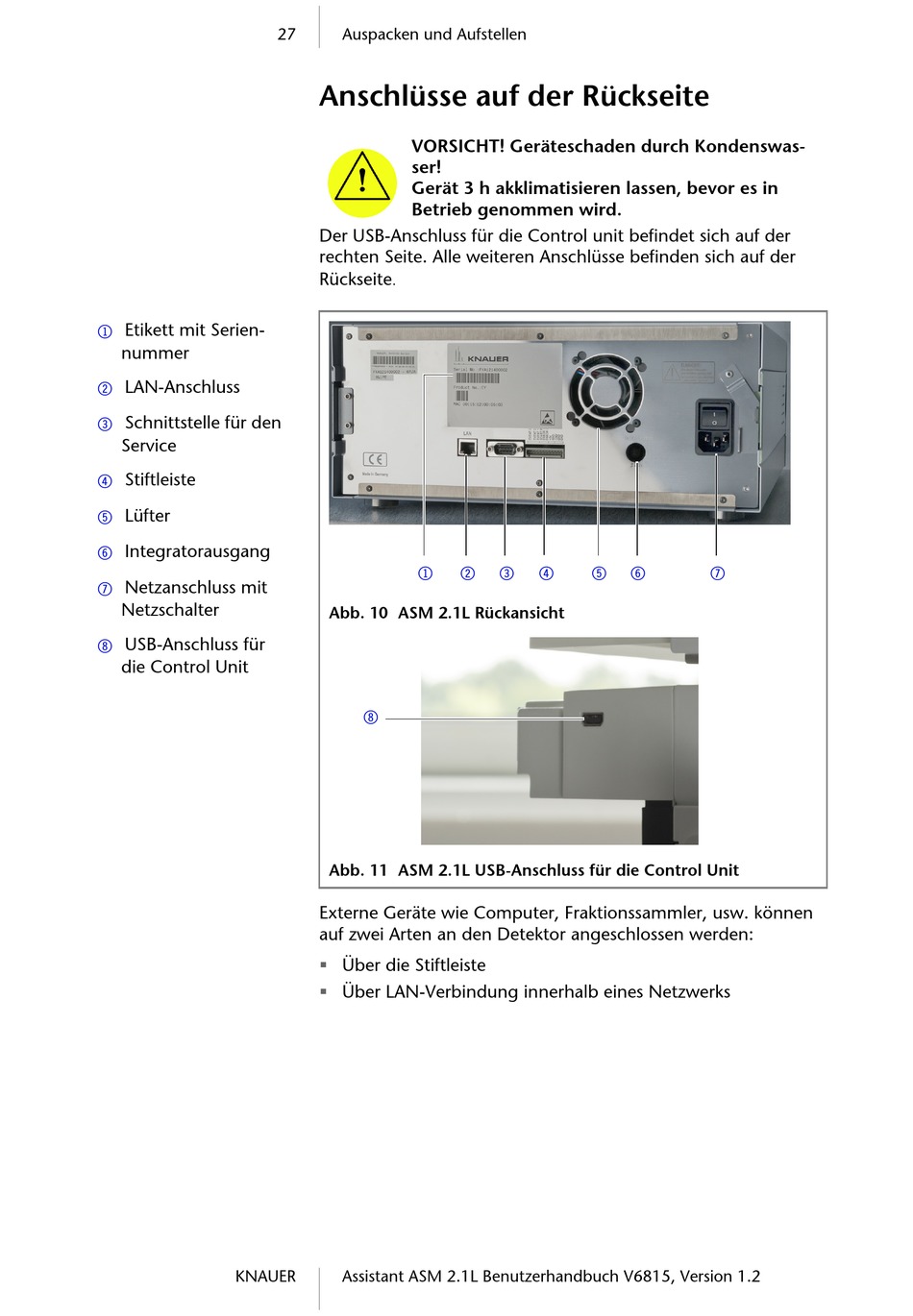

Anschlüsse auf der Rückseite
VORSICHT! Geräteschaden durch Kondenswas-
ser!
Gerät 3 h akklimatisieren lassen, bevor es in
Betrieb genommen wird.
Der USB-Anschluss für die Control unit befindet sich auf der
rechten Seite. Alle weiteren Anschlüsse befinden sich auf der
.
Rückseite
1
Abb. 10 ASM 2.1L Rückansicht
8
Abb. 11 ASM 2.1L USB-Anschluss für die Control Unit
Externe Geräte wie Computer, Fraktionssammler, usw. können
auf zwei Arten an den Detektor angeschlossen werden:

Über die Stiftleiste

Über LAN-Verbindung innerhalb eines Netzwerks
Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2
2 3 4 5 6 7
