Hinweis
Kugelventil
1
Kugel (gestrichelt)
2
Flussrichtung (Pfeil)
3
Hinweis
Einlassverschrau-
1
bung 2
Kapillarverschrau-
2
bung
Auslassverschrau-
3
bung 1
Kugelventil
4
Einlassverschrau-
5
bung 1
KNAUER
75 Wartung und Pflege

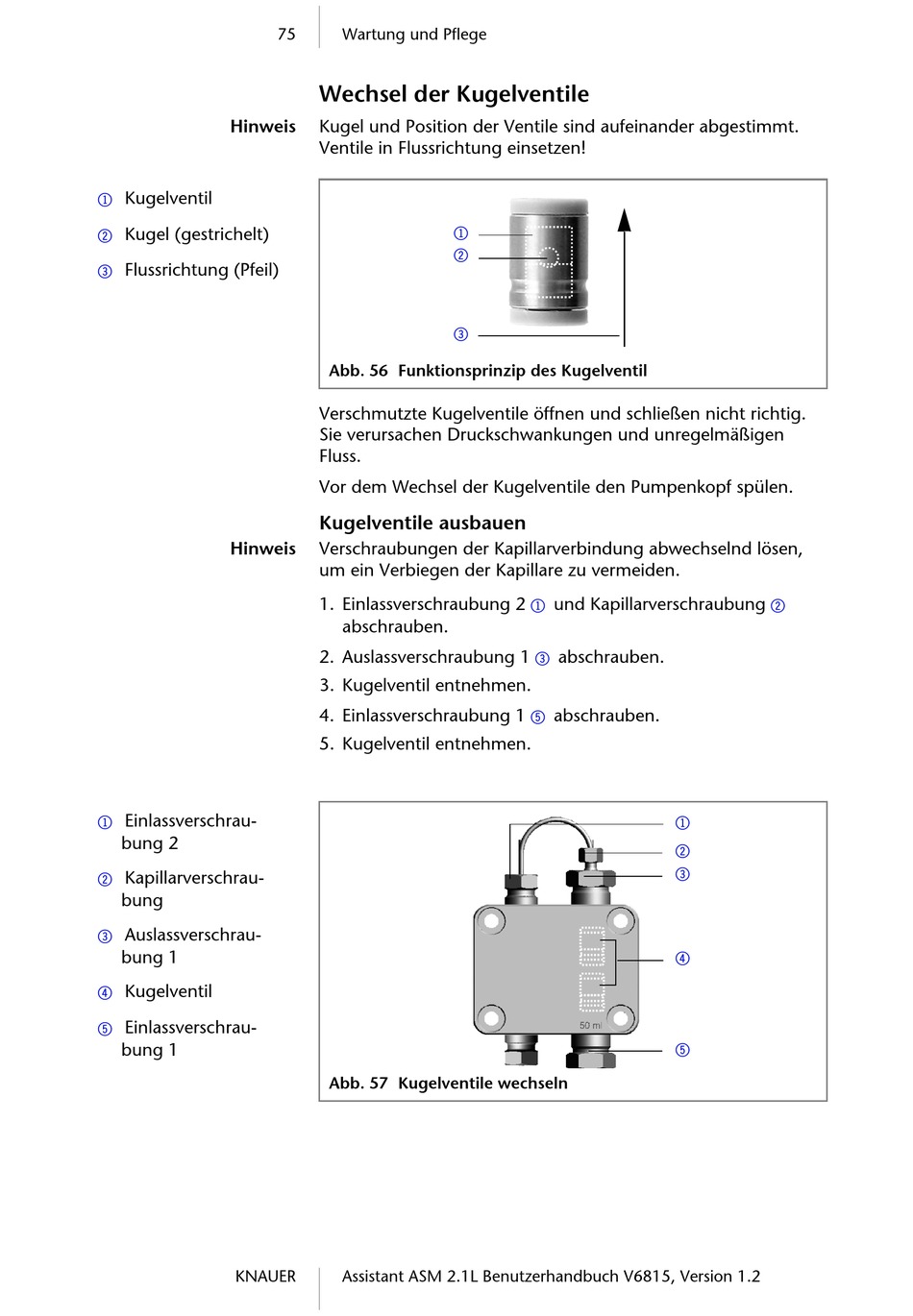

Wechsel der Kugelventile

Kugel und Position der Ventile sind aufeinander abgestimmt.
Ventile in Flussrichtung einsetzen!

Abb. 56 Funktionsprinzip des Kugelventil

Verschmutzte Kugelventile öffnen und schließen nicht richtig.
Sie verursachen Druckschwankungen und unregelmäßigen
Fluss.
Vor dem Wechsel der Kugelventile den Pumpenkopf spülen.

Kugelventile ausbauen

Verschraubungen der Kapillarverbindung abwechselnd lösen,
um ein Verbiegen der Kapillare zu vermeiden.
1. Einlassverschraubung 2
abschrauben.
2. Auslassverschraubung 1
3. Kugelventil entnehmen.
4. Einlassverschraubung 1
5. Kugelventil entnehmen.

Abb. 57 Kugelventile wechseln

Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2
1
2
3
und Kapillarverschraubung
1
abschrauben.
3
abschrauben.
5
2
1
2
3
4
5
