Hinweis
Legende
Geräte
1
Router
2
LAN-Anschluss
3
WAN-/Internetan-
4
schluss
Workstation
5
Voraussetzung
Vorgehensweise
KNAUER
54
Inbetriebnahme
2. Auf LAN-Verbindung doppelklicken.
3. Schaltfläche Eigenschaften anklicken.
4. Internetprotokoll Version 4 (TCP/IPv4) auswählen.
5. Schaltfläche Eigenschaften anklicken.
6. In der Registerkarte Allgemein die Einstellungen prüfen. Die
korrekten Einstellungen des DHCP-Clients sind:
a) IP-Adresse automatisch beziehen
b) DNS-Serveradresse automatisch beziehen
7. Schaltfläche OK anklicken.
Geräte zum LAN verkabeln
Der Router hat mehrere LAN-Anschlüsse und einen WAN-/Inter-
netanschluss, über den der Router an ein Wide Area Network
(WAN) angeschlossen werden kann, wie z. B. ein Firmennetz-
werk oder das Internet. Die LAN-Anschlüsse dagegen dienen
zum Aufbau eines Netzwerks aus Geräten und Computer. Um
Störungen zu vermeiden wird empfohlen, das HPLC-System
außerhalb des Firmennetzwerks zu betreiben.
Für jedes Gerät und für den Router wird ein Patch-Kabel mitge-
liefert. Um den Router an das Netzwerk anzuschließen, wird ein
zusätzliches Patch-Kabel benötigt, das nicht im Lieferumfang
enthalten ist.
1

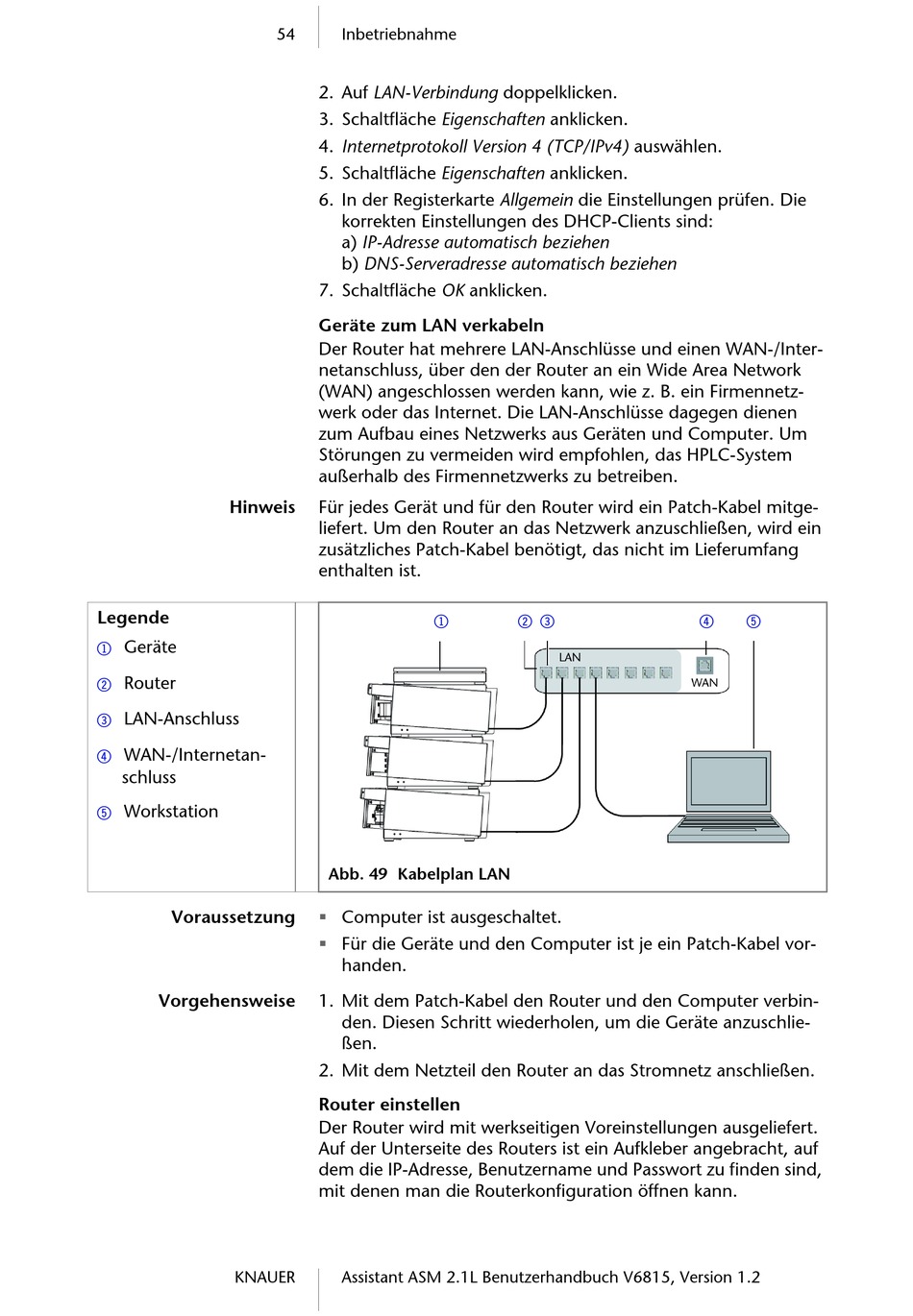

Abb. 49 Kabelplan LAN
Computer ist ausgeschaltet.
Für die Geräte und den Computer ist je ein Patch-Kabel vor-
handen.
1. Mit dem Patch-Kabel den Router und den Computer verbin-
den. Diesen Schritt wiederholen, um die Geräte anzuschlie-
ßen.
2. Mit dem Netzteil den Router an das Stromnetz anschließen.
Router einstellen
Der Router wird mit werkseitigen Voreinstellungen ausgeliefert.
Auf der Unterseite des Routers ist ein Aufkleber angebracht, auf
dem die IP-Adresse, Benutzername und Passwort zu finden sind,
mit denen man die Routerkonfiguration öffnen kann.
Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2
2 3
4
5
