Vorgehensweise
Werkzeuge
Detektor
1
Pumpe mit Smart-
2
Mix
Pumpe mit Druck-
3
sensor
Degasser
4
Ventil
5
Säule
6
KNAUER
51 Inbetriebnahme

HPG-System

1. Lösungsmittelflaschen mit Degasser verbinden.
2. Degasser mit Pumpe verbinden.
3. Pumpen mit dem Mischer verbinden.
4. Mischer mit Ventil verbinden.
5. Ventil mit Säule verbinden.
6. Säule mit Detektor verbinden.
7. Detektor mit Abfallflasche verbinden.
Werkzeug Kit A1033

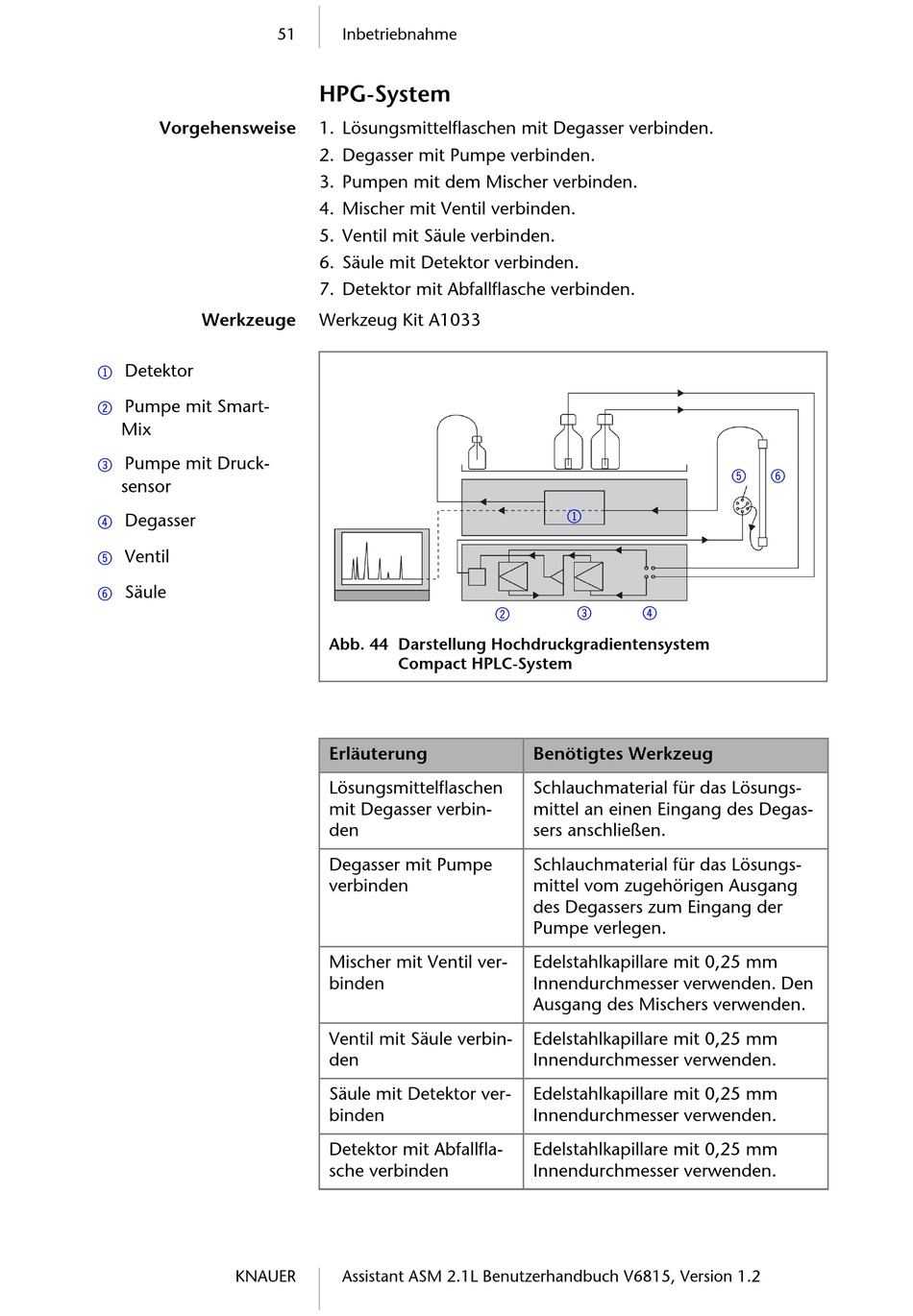

Abb. 44 Darstellung Hochdruckgradientensystem
Compact HPLC-System
Erläuterung
Lösungsmittelflaschen
mit Degasser verbin-
den
Degasser mit Pumpe
verbinden
Mischer mit Ventil ver-
binden
Ventil mit Säule verbin-
den
Säule mit Detektor ver-
binden
Detektor mit Abfallfla-
sche verbinden
Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2
1
3 4
2
Benötigtes Werkzeug
Schlauchmaterial für das Lösungs-
mittel an einen Eingang des Degas-
sers anschließen.
Schlauchmaterial für das Lösungs-
mittel vom zugehörigen Ausgang
des Degassers zum Eingang der
Pumpe verlegen.
Edelstahlkapillare mit 0,25 mm
Innendurchmesser verwenden. Den
Ausgang des Mischers verwenden.
Edelstahlkapillare mit 0,25 mm
Innendurchmesser verwenden.
Edelstahlkapillare mit 0,25 mm
Innendurchmesser verwenden.
Edelstahlkapillare mit 0,25 mm
Innendurchmesser verwenden.
5 6
