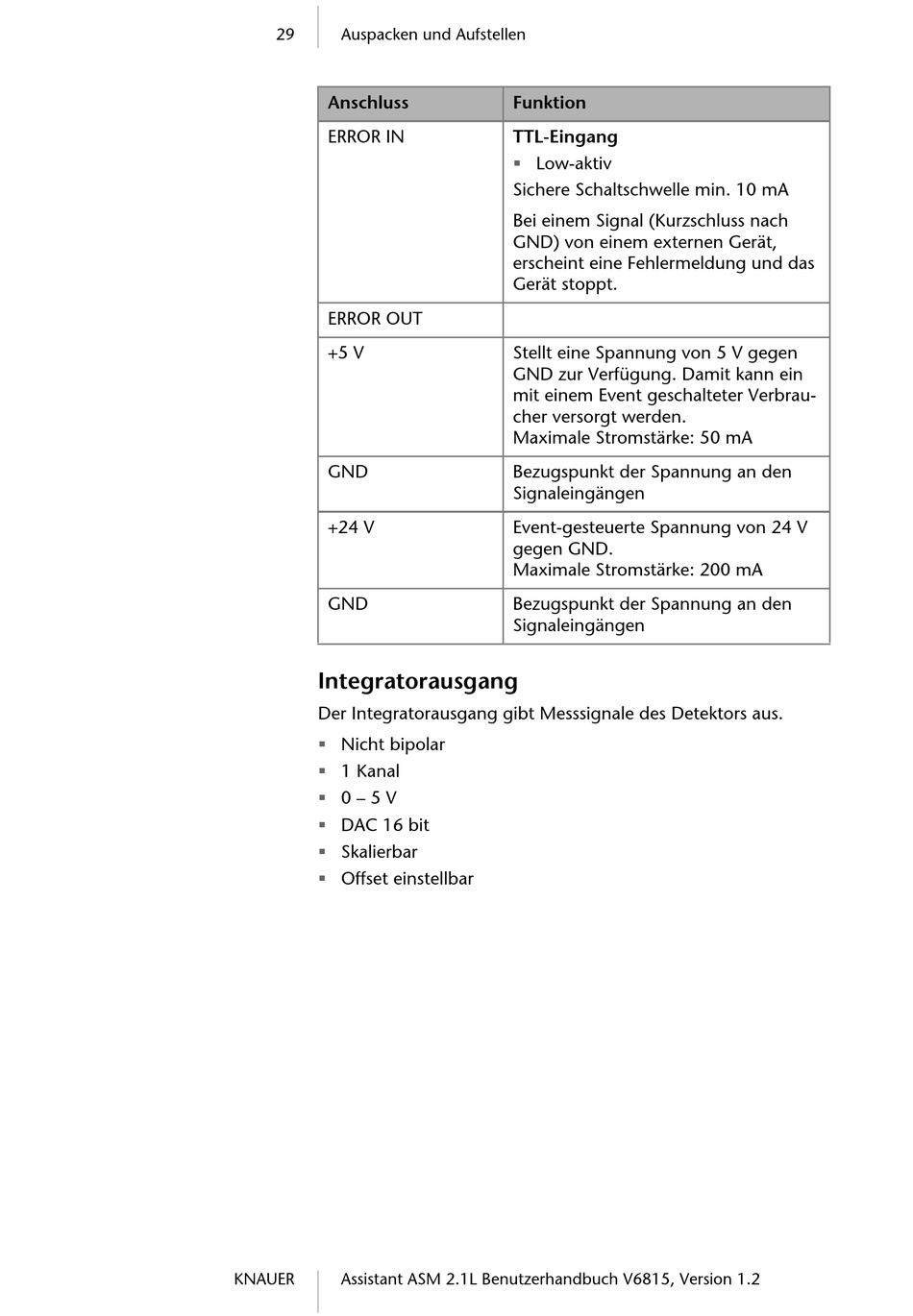

Anschluss
ERROR IN
ERROR OUT
+5 V
GND
+24 V
GND
Integratorausgang
Der Integratorausgang gibt Messsignale des Detektors aus.
Nicht bipolar
1 Kanal
0 – 5 V
DAC 16 bit
Skalierbar
Offset einstellbar
KNAUER
Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2
Funktion
TTL-Eingang
Low-aktiv
Sichere Schaltschwelle min. 10 mA
Bei einem Signal (Kurzschluss nach
GND) von einem externen Gerät,
erscheint eine Fehlermeldung und das
Gerät stoppt.
Stellt eine Spannung von 5 V gegen
GND zur Verfügung. Damit kann ein
mit einem Event geschalteter Verbrau-
cher versorgt werden.
Maximale Stromstärke: 50 mA
Bezugspunkt der Spannung an den
Signaleingängen
Event-gesteuerte Spannung von 24 V
gegen GND.
Maximale Stromstärke: 200 mA
Bezugspunkt der Spannung an den
Signaleingängen
