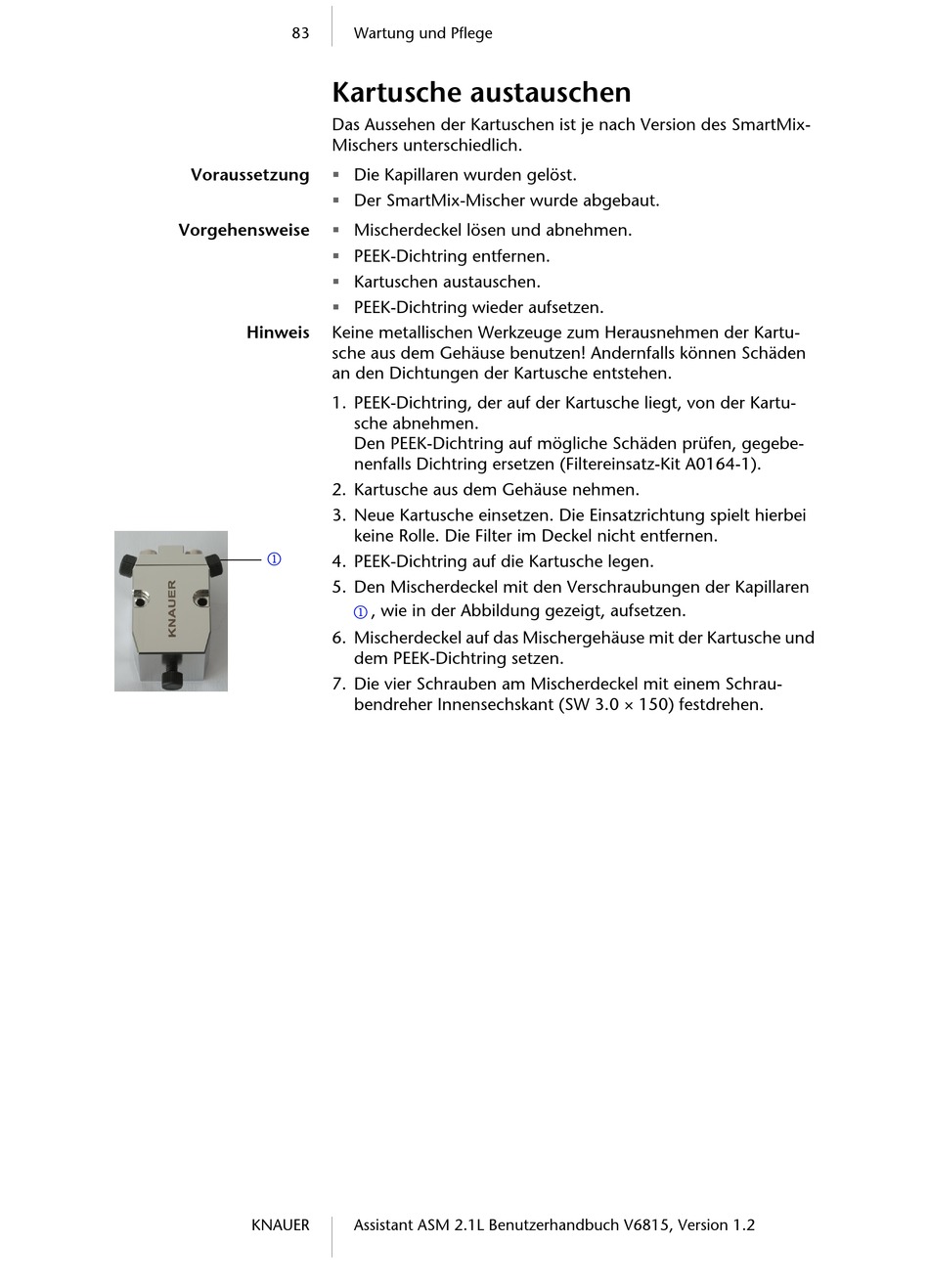

Kartusche austauschen

Das Aussehen der Kartuschen ist je nach Version des SmartMix-
Mischers unterschiedlich.

Voraussetzung


Vorgehensweise



Hinweis Keine metallischen Werkzeuge zum Herausnehmen der Kartu-
sche aus dem Gehäuse benutzen! Andernfalls können Schäden
an den Dichtungen der Kartusche entstehen.
1. PEEK-Dichtring, der auf der Kartusche liegt, von der Kartu-
2. Kartusche aus dem Gehäuse nehmen.
3. Neue Kartusche einsetzen. Die Einsatzrichtung spielt hierbei
1
4. PEEK-Dichtring auf die Kartusche legen.
5. Den Mischerdeckel mit den Verschraubungen der Kapillaren
6. Mischerdeckel auf das Mischergehäuse mit der Kartusche und
7. Die vier Schrauben am Mischerdeckel mit einem Schrau-
KNAUER
Wartung und Pflege
Die Kapillaren wurden gelöst.
Der SmartMix-Mischer wurde abgebaut.
Mischerdeckel lösen und abnehmen.
PEEK-Dichtring entfernen.
Kartuschen austauschen.
PEEK-Dichtring wieder aufsetzen.
sche abnehmen.
Den PEEK-Dichtring auf mögliche Schäden prüfen, gegebe-
nenfalls Dichtring ersetzen (Filtereinsatz-Kit A0164-1).
keine Rolle. Die Filter im Deckel nicht entfernen.
, wie in der Abbildung gezeigt, aufsetzen.
1
dem PEEK-Dichtring setzen.
bendreher Innensechskant (SW 3.0 × 150) festdrehen.
