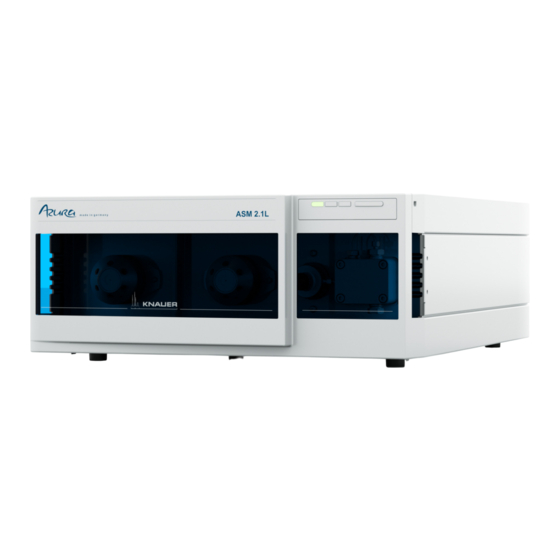

Assistant ASM 2.1L
Benutzerhandbuch
V6815
HPLC

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Knauer AZURA Assistant ASM 2.1L

Inhaltszusammenfassung für Knauer AZURA Assistant ASM 2.1L

  • Seite 1 Assistant ASM 2.1L Benutzerhandbuch V6815 HPLC...

  • Seite 2: Inhaltsverzeichnis

    KNAUER-Ventil montieren ........
  • Seite 3 Systemmeldungen ..........KNAUER...
  • Seite 4 Pumpenköpfe ..........KNAUER...
  • Seite 5 Stichwortverzeichnis ........IQ - Installation Qualification (Funktionstest)....KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 6: Bestimmungsgemäße Verwendung

    HPLC System für chromatografische Analysen im Hochleistungsbereich kombiniert werden. Einsatzbereich Das Gerät kann in folgenden Bereichen eingesetzt werden:  Biochemische Analytik  Chemische Analytik  Lebensmittelanalytik  Pharmazeutische Analytik  Umweltanalytik KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 7: Leistungsübersicht Für Die Einzelnen Mikrogeräte

    Der Einsatz eines Degassers vor der Pumpe führt zu einer sta- bileren Basislinie des Chromatogramms.  Eluenten müssen vor Einsatz in der HPLC nicht mehr entgast werden.  Analytische Flussrate bis 10 ml/min KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 8: Eluenten

     Phosphatpufferlösun- gen (0,5 M)  Toluol  verdünnte ammoniaka- lische Lösung  verdünnte Essigsäure (10-50%) bei 25° C  verdünnte Natron- lauge (1M)  Wasser 1) Gültig für den angegebenen Temperaturbereich KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 9: Geräteübersicht

    Am ASM 2.1L wird bei der Konfiguration als Compact HPLC seit- lich ein Ventil montiert. Mitgeliefert wird zur Compact HPLC eine Flaschenwanne. Flaschenwanne Degasser Pumpe mit Druck- sensor Detektor Ventil Abb. 1 ASM 2.1L in der Ausführung Compact HPLC, isokra- tisch KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 10: Compact Hplc Für Hochdruckgradienten

    Weitere Angaben über den Detektor UVD 2.1L finden sich im zugehörigen Benutzerhandbuch des Detektors UVD 2.1L. Flaschenwanne Detektor Pumpe mit Smart- mix-Mischer Pumpe mit Druck- sensor Degasser Ventil Abb. 2 Compact HPLC HPG mit UVD 2.1L KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 11: Geräteübersicht Im Asm 2.1L

    Ventilantriebe 6V, 12V, 16V für manu- elle Ventile elektrische Ventile Ventile der Firma VICI Valco Instru- ments Co. Inc.  manuelle Ventile KNAUER 2-Positionsventile oder Multipositionsventile  Ventile der Firma VICI Valco Instru- ments Co. Inc. Degasser DG 2.1S Durch die Verwendung eines Degas- sers kann eine stabilere Basislinie erreicht werden.

  • Seite 12: Detektor Im Asm 2.1L

    0,5 / 1,25 / 1/4”,1/8”, Edelstahl 250 – 10000 ml/ szellen 2/ 5 mm 1/16” und PEEK 1/16”,  U-Z View™ Mikro 8 mm Quarzglas 0,10 ml/min, 280 μm 0,01 ml/min Pumpe im ASM 2.1L KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 13: Ventile Im Asm 2.1L

    Die Pumpenköpfe können vom Anwender leicht durch vier von vorne zugängliche Schrauben ausgebaut und ausgetauscht wer- den. Pumpenkopf maximale Pumpleistung Edelstahl 10 ml Titan 10 ml Edelstahl 50 ml Titan 50 ml Keramik 10 ml Ventile im ASM 2.1L KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 14: Abb. 5 Ventile Im Asm 2.1L

    Geräteübersicht Der ASM 2.1L kann vor Auslieferung mit KNAUER Multiposi- tions- und 2-Positionsventilen ausgestattet werden. Ventil Abb. 5 Ventile im ASM 2.1L  Anwendung 2-Positionsventile werden vor allem für Injektionen einge- setzt.  Multipositionsventile werden eingesetzt, um Flüssigkeits- ströme zu schalten. Beispielweise werden Säulen und Eluen- ten ausgewählt und Eluat fraktioniert.

  • Seite 15: Ventile

    Geräteübersicht Ventile Ventiltypen Es gibt zwei verschiedene Ventiltypen von KNAUER: Multipositi- onsventile und 2-Positionsventile.  Anschlüsse und Kanäle eines 2-Positionsventil werden durch Abkürzungen beschrieben. Beispiel 6P/3K: Das ist ein 2-Positionsventil mit 6 Ports und 3 Kanälen.  Bei Multipositionsventilen wird der Zentralport nicht mitge- zählt.

  • Seite 16: 2-Positionsventil

    Auswahl von bis zu 16 verschiedenen Lösungsmitteln  Fraktionierung  Säulenschaltung bis zu 16 Säulen Positionsnummer Kanal zwischen dem Zentralport und den periferen Ports Adapterscheibe zur Montage an den Ventilantrieb Abb. 7 Schema eines Multipositionsventils 6P KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 17: Degasser Im Asm 2.1L

    Degasser im ASM 2.1L Der ASM 2.1L kann mit einem Degasser ausgestattet werden. Durch den Degasser können bis zu zwei Eluenten gleichzeitig zuverlässig und komfortabel engast werden. Degasser Abb. 8 2-Kanal-Degasser im ASM 2.1L KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 18: Smartmix-Mischer

    Geräteübersicht SmartMix-Mischer Die KNAUER SmartMix-Mischer sind Lösungsmittelmischer, die für die HPLC geeignet sind. Im SmartMix-Mischer werden die Flüssigkeiten in der Mischkammer statisch gemischt. Blindverschluss Mischerdeckel Einlass zur Pumpe Mischergehäuse Montagebohrung Mikrokartusche im SmartMix Auslass zur Säule Abb. 9 SmartMix-Mischer Zur Unterscheidung der installierten Kartusche wird der Smart- Mix-Mischer mit unterschiedlichen Blindverschlüssen geliefert:...

  • Seite 19: Lieferumfang

    Lieferumfang Lieferumfang Lieferumfang ASM 2.1L Hinweis Ausschließlich Ersatzteile und Zubehör von KNAUER oder einer vom KNAUER autorisierten Firma verwenden. Lieferung ASM 2.1L mit Geräten Benutzerhandbuch deutsch/englisch Netzkabel mit Kaltgerätestecker AZURA Beipack Installation Qualification Document Compact HPLC Beipack Kapillare Beipack Werkzeug...

  • Seite 20: Sicherheit Für Anwender

    Flammen in der Nähe des Geräts betreiben, da Kapillaren sich aus der Verschraubung lösen können, und dann eventuell leicht entflammbarer Eluent austritt. Lecks Regelmäßige Sichtkontrolle des Anwenders auf Undichtigkeit im System wird empfohlen. KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...
  • Seite 21 Das Gerät lässt sich jederzeit durch Ausschalten am Netzschalter Betrieb nehmen oder durch Lösen des Netzanschlusses vollständig außer Betrieb nehmen. Gerät öffnen Gerät ausschließlich von der technischen Kundenbetreuung des Herstellers oder einer autorisierten Person öffnen lassen. KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 22: Definition Möglicher Personen- Oder Sachschäden

    Personen- und Sachscha- GEFAHR! Lebensgefahr oder sehr schwere Verletzun- gen sind möglich. WARNUNG! Schwere bis mittlere Verletzungen sind möglich. VORSICHT! Leichte bis sehr leichte Verletzungen sind möglich. Ein Defekt des Geräts ist möglich. KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 23: Symbole Und Kennzeichen

    Das Gerät zum Tragen oder Verschieben ausschließlich seitlich mittig umfassen, anheben und tragen. Warnzeichen Gefährdung durch Hochspannungen Gefährdung durch UV-Licht Gefährdung durch elektrostatische Entla- dungen Gefährdung durch Leck Gebotszeichen Netzstecker ziehen. Schutzhandschuhe tragen. Drehmomente beachten. KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 24: Auspacken Und Aufstellen

    Die technische Kundenbetreuung ist auf folgenden Wegen zu erreichen: Phone +49 30 809727-111 Telefax +49 30 8015010 E-Mail support@knauer.net Anfragen können in Englisch oder Deutsch gestellt werden. Anforderungen an den Einsatzort VORSICHT! Gerätedefekt durch Überhitzung möglich!  Gerät vor Sonneneinstrahlung schützen.  Raum immer gut durchlüften. ...

  • Seite 25: Auspacken

    Kundenbetreuung kontaktieren. 8. Gerät am Aufstellort platzieren. 9. Schutzfolien abziehen. Hinweis Fehlfunktion des Lecksensors möglich, falls das Gerät auf einer geneigten Arbeitsfläche steht. Die waagerechte Ausrichtung des Geräts mit einer Wasserwaage prüfen. KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 26: Anschlüsse Auf Der Rückseite

    Abb. 11 ASM 2.1L USB-Anschluss für die Control Unit Externe Geräte wie Computer, Fraktionssammler, usw. können auf zwei Arten an den Detektor angeschlossen werden:  Über die Stiftleiste  Über LAN-Verbindung innerhalb eines Netzwerks KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 27: Steuerung Über Die Stiftleiste

    START IN TTL-Eingang  Low-aktiv Sichere Schaltschwelle min. 10 mA Bei einem Signal (Kurzschluss nach GND) von einem externen Gerät star- tet das Gerät. Bei Softwarekontrolle wird ein elektronischer Trigger per LAN verschickt. KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 28: Integratorausgang

    Bezugspunkt der Spannung an den Signaleingängen Integratorausgang Der Integratorausgang gibt Messsignale des Detektors aus.  Nicht bipolar  1 Kanal  0 – 5 V  DAC 16 bit  Skalierbar  Offset einstellbar KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 29: Inbetriebnahme

    Ventile, Säulen oder Flusszellen befestigt werden. Abb. 12 Haltewinkel mit Ventil Folgendes Zubehör kann an der Seitenwand montiert werden: Zubehör Bemerkung Ventile KNAUER-Ventil Montage direkt am Haltewinkel VICI Valco-Ventil Montage direkt am Haltewinkel VICI Valco-Ventilantrieb Montage über Adapterplatte am...

  • Seite 30: Haltewinkel An Der Seitenwand Befestigen

    2. Mit dem Schrau- bendreher die Schrauben fest- schrauben. Abb. 13 Bohrung Abb. 14 Schrauben Haltewinkel Ergebnis Der Haltewinkel ist befestigt. Nächste Schritte Am Haltewinkel Zubehör wie Ventile, Durchflusszellen oder Säu- len montieren. KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 31: Knauer-Ventil Montieren

    1. Ventil an der Vorder- seite des Haltewin- kels anlegen. 2. Ventil mit zwei Schrauben und zwei Unterlegscheiben von der Rückseite festschrauben. Abb. 15 Vorderansicht Abb. 16 Rückansicht Ergebnis Das KNAUER-Ventil ist montiert. KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 32: Vici Valco-Ventil Montieren

    Haltewin- kels und der Adapterplatte bis zum Anschlag nach vorne schieben. 3. Ventil mit vier Schrauben vorne festschrauben. Abb. 17 Rückansicht Abb. 18 Vorderansicht Ergebnis Das Ventil ist montiert VICI Valco-Ventilantrieb montieren KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 33: Durchflusszelle Montieren

    Adapterplatte bis zum Anschlag nach vorne schieben. 3. Ventil mit vier Schrauben vorne festschrauben. Abb. 19 Rückseite Ventilantrieb am Haltewinkel Abb. 20 Vorderseite Ventilantrieb am Haltewinkel Ergebnis Der Ventilantrieb ist montiert Durchflusszelle montieren KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 34: Abb. 21: Durchflusszelle Mit Adapterplatte Am Haltewinkel

    2. Durchflusszelle auf der Vorderseite des Haltewinkels anle- gen. 3. Durchflusszelle mit den beiden Rändel- schrauben fest- schrauben. Abb. 21 Durchflusszelle mit Adap- terplatte am Haltewinkel Ergebnis Die Durchflusszelle ist montiert. KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 35: Axial-Komprimierbare Säulen Vertex Plus Ax (20 M/30 Mm) Montieren

    Gerät ausschalten und Netzstecker ziehen! Die optische Weglänge ist werkseitig auf 2 mm eingestellt. Durch die Entfernung der Distanzscheibe auf einer oder beiden Seiten kann die Weglänge auf 1,25 mm oder 0,5 mm eingestellt werden. KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 36: Abb. 23 Präparative Durchflusszelle

    Distanzscheibe beiseite legen. 3. Danach die Blende einsetzen. 4. Zum Schluss mit dem Schraubendreher den Gewindering festziehen. Optische Weglänge Zum Vergrößern der optischen Weglänge eine oder beide Dis- vergrößern tanzscheiben einsetzen. KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 37: Durchflusszelle Einsetzen

    4. Durchflusszelle in den Schieber einsetzen. 5. Schieber in den Detektor schieben. 6. Rändelschrauben ein- setzen und festdrehen. Abb. 25 Einbau der Durchfluss- zelle Ergebnis Die Durchflusszelle ist eingebaut. Nächste Schritte Kapillaren anschließen. KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 38: Kapillaren Anbringen

    Maulschlüssel die Ver- schraubung einem Drehmoment von 5 Nm festziehen, um Lecks zu vermei- den. Abb. 27 Kapillare an Durchfluss- zelle Ergebnis Die Kapillaren sind angebracht und der Detektor ist betriebsbe- reit. KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 39: Pumpe Entlüften

    4. Am Entlüftungsrohr mit der Spritze Flüssigkeit ansaugen. 5. Wenn die angesaugte Flüssigkeit durchge- hend fließt, das Ansau- gen stoppen und die Entlüftungsschraube schließen. Ergebnis Keine Luftblasen im Pumpenkopf und in den Kapillaren. KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 40: 2-Positionsventil Anschließen

    2-Positionsventil 6P/2K Vortrennung und Analyse auf mehreren Säulen nacheinander  Probenvorreinigung durch eine Vorsäule  Alternierende Vorreinigung einer Probe  Multipositionsventil Alternierende Schaltung von max. 16 Säulen  Auswahl eines Fließmittels  Probenfraktionierung KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 41: 2-Positionsventil 6P/3K

    Das Ventil wird geschaltet von Laden auf Injizieren  Die Pumpe (Port 4) transportiert die Probe zur Säule (Port 3)  Das Fließmittel durchfließt beim Injizieren die Probenschleife in entgegengesetzter Richtung, siehe die Pfeile in den Abbil- dungen. KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 42: Säulenauswahl

    >3 zur Säule B transportiert. Vom Anschluss 5 werden die Kom- ponenten der Probe getrennt zum Detektor geleitet. Detektor Säule A Injektion Säule B Abb. 33 Säulenauswahl – Verwendung von Säule B KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 43: Rückspülung Einer Säule

    Beim Umschalten immer drucklos arbeiten, damit die Säule nicht beschädigt wird. Nach Umschalten des Ventils werden stark retardierende Subs- tanzen in umgekehrter Richtung von der Säule gespült und zum Detektor transportiert. Detektor Ventil Säule Abb. 35 Rückspülung der Säule KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 44: Rückspülung Einer Vorsäule

    Das Fließmittel durchspült die Vorsäule nach Umschaltung in umgekehrter Richtung. Detektor Säule Ventil Vorsäule Abb. 37 Rückspülung der Vorsäule Nach Umschalten des Ventils werden die spät eluierenden Subs- tanzen von der Vorsäule zum Detektor rückgespült. KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 45: 2-Positionsventil 6P/2K

    Nach der Injektion der Probe werden die zu trennenden Subs- tanzen stark retardiert. Nach Umschalten des Ventils wird die Hauptsäule mit in das Flusssystem geschaltet. Die Probe wird nun mit einem zweiten Lösungsmittel zur Hauptsäule transportiert. KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 46: Degasser

    3. Verschraubungen von mittelschlauch Hand festdrehen. 4. Verschraubung lösen und prüfen, dass der Schlauch bündig mit dem Dichtring abschließt. Nächste Schritte Alle nicht verwendeten Ein- und Ausgänge mit den mitgeliefer- ten Blindverschraubungen verschließen. KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 47: Degasser Mit Einer Pumpe Verbinden

     grüne LED  zeigt an, dass das Vakuum im Arbeitsbereich liegt. Nor- malerweise springt diese Anzeige nach dem Erzeugen des Vakuums an und bleibt an während der Degasser im Betrieb ist. KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 48: Gasauslass Am Degasser

    PEEK-Verschraubungen können bis zu einem Druck von 400 bar verwendet werden. VORSICHT! Beschädigung der Durchflusszelle durch zu stark angezogene Verschraubung mög- lich!  Drehmoment der Verschraubung beachten: - 5 Nm für Edelstahlverschraubungen - 0,5 Nm für PEEK-Verschraubungen KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 49: Asm 2.1L Als Compact Hplc

    Ventil mit Säule ver- Edelstahlkapillare mit 0,25 mm binden Innendurchmesser verwenden. Säule mit Detektor Edelstahlkapillare mit 0,25 mm verbinden Innendurchmesser verwenden. Detektor mit Abfallfla- Edelstahlkapillare mit 0,25 mm sche verbinden Innendurchmesser verwenden. KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 50: Hpg-System

    Ventil mit Säule verbin- Edelstahlkapillare mit 0,25 mm Innendurchmesser verwenden. Säule mit Detektor ver- Edelstahlkapillare mit 0,25 mm binden Innendurchmesser verwenden. Detektor mit Abfallfla- Edelstahlkapillare mit 0,25 mm sche verbinden Innendurchmesser verwenden. KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 51: Leckmanagement

    Drainageschlauch stecken. Abb. 46 Drainageschlauch mit Schlauchstutzen 3. Die Schlauchstutzen an den Trichter stecken. 4. Den Drainageschlauch mit dem Schlauchstut- an der Leck- wanne verbinden. Abb. 47 Drainageschlauch am Gerät befestigen KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 52: Geräte Über Ein Lokales Netzwerk (Lan) An Den Computer Anschließen

    Nur Windows 7: Für den Netzwerkadapter im Gerätemana- ger die Einstellung “Computer kann das Gerät ausschalten, um Energie zu sparen” deaktivieren. 1. In Windows 7 Start  Systemsteuerung  Netzwerk- und Frei- Vorgehensweise gabecenter auswählen. KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 53: Geräte Zum Lan Verkabeln

    Der Router wird mit werkseitigen Voreinstellungen ausgeliefert. Auf der Unterseite des Routers ist ein Aufkleber angebracht, auf dem die IP-Adresse, Benutzername und Passwort zu finden sind, mit denen man die Routerkonfiguration öffnen kann. KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 54: Lan In Das Firmennetzwerk Integrieren

    Die Verbindung wird hergestellt. Fehlerbehebung für Verbindungsprobleme Die folgenden Punkte prüfen, wenn über das LAN keine Verbin- dung zwischen Computer und Geräten hergestellt werden kann. Prüfen Sie nach jedem Punkt, ob das Problem behoben wurde. KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...
  • Seite 55 Checkliste vor dem Einschalten Prüfen Sie anhand dieser Checkliste, ob das System bereit ist für das erste Einschalten:  Die Geräte sind wie gewünscht am richtigen Platz  Die Netzstecker der Geräte sind angeschlossen KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...
  • Seite 56 Die LAN-Verbindungen der Geräte zum Router sind angeschlossen  Das LAN-Kabel ist an der Workstation und am Router angeschlossen  Die KNAUER Software wurde von Knauer oder einer von Knauer autorisierten Firma installiert  Die Kapillaren in den Flaschen für die Lösungsmittel haben einen Filtereinsatz ...

  • Seite 57: Gerät In Betrieb Nehmen

    Ergebnis Das Gerät ist jetzt betriebsbereit. Wenn der Selbsttest fehl- schlägt, erscheint eine Fehlermeldung. Tritt der Fehler mehrmals hintereinander auf, die Technische Kundenbetreuung von KNAUER benachrichtigen. Praxistipp Regelmäßig die Kapillarverbindungen auf Undichtigkeiten kont- rollieren. KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 58: Bedienung Über Die Chromatografie-Software Und Die Control Unit

    Abb. 51 LEDs und Schalter an der Frontseite des Geräts Die LEDs am Gerät haben abhängig vom Betriebzustand des Geräts unterschiedliche Farben. Standby Um die Standby-Funktion einzuschalten, Schalter 5 Sekunden gedrückt halten. KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...
  • Seite 59 Gerät betriebs- bereit ist. grün Gerät ist einge- schaltet Rechte LED grün Gerät aktiv oder betriebsbereit  blau Gerät in Standby Schalter antip- pen, um die Standby-Funk- tion zu been- den. KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 60: Installation Qualification (Iq)

    Die Durchführung erfolgt entweder durch den technischen Ser- vice des Herstellers oder durch einen vom Hersteller autorisier- ten technischen Service. Beim ASM 2.1L wird die Operation Qualification für jedes ein- zelne Mikrogerät ausgeführt. KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 61: Fehlerbehebung

    1. Alle Verkabelungen prüfen. 2. Alle Verschraubungen prüfen. 3. Prüfen, ob Luft in den Zuleitungen ist. 4. Gerät auf Lecks untersuchen. 5. Systemmeldungen beachten. Weitere Maßnahmen Technische Kundenbetreuung von Knauer informieren. Mögliche Probleme und Abhilfen Problem Abhilfe Assistant Gerät lässt sich nicht Prüfen, ob das Netzkabel an die...
  • Seite 62  Pumpenkopf leckt. Einlass- und Auslassverschraubun- gen des Pumpenkopfs prüfen.  Wenn die Dichtungen defekt sind, läuft Eluent in die Hinterkolbenspü- lung. Technische Kundenbetreu- ung von KNAUER informieren.  Pumpenkopf wechseln. Ventile Ventil leckt. Anschlüsse festziehen. Druckschwankun- Rotordichtung wechseln. gen durch undich-...

  • Seite 63: Systemmeldungen

    Kartusche wechseln. Filtersystem falsch Filtersystem wechseln. eingesetzt Weitere Maßnahmen Technische Kundenbetreuung von KNAUER informieren. Systemmeldungen Werden andere Systemmeldungen als die unten aufgeführten angezeigt, das Gerät einmal aus- und einschalten. Bei Wiederho- lung der Systemmeldung die Technische Kundenbetreuung von KNAUER informieren.
  • Seite 64 Die Lampen am Gerät auf “ON” schal- lamps are off ten. Cannot read RTC Gerät aus- und einschalten. Bei Wie- derholung der Systemmeldung die Technische Kundenbetreuung von KNAUER informieren.  Detector: calibra- Lampe überprüfen. tion failed  Piezometer mit Filterrad prüfen.
  • Seite 65 Linkes Ventil schwergängig. detected!  Antrieb defekt.  Valve middle: failure Mittleres Ventil schwergängig. detected!  Antrieb defekt.  Valve right: failure Rechtes Ventil schwergängig. detected!  Antrieb defekt. Wrong valve type Einstellung korrigieren. KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 66: Wartung Und Pflege

    Die Wartung eines Geräts für die HPLC entscheidet maßgeblich über den Erfolg von Analysen und die Reproduzierbarkeit der Ergebnisse. Wartungsvertrag Folgende Wartungsarbeiten am Gerät sind ausschließlich von KNAUER oder einer vom KNAUER autorisierten Firma auszufüh- ren und Teil eines separaten Wartungsvertrags:  Gerät öffnen. ...

  • Seite 67: Was Darf Ein Anwender Am Gerät Warten

    Wartung und Pflege Was darf ein Anwender am Gerät warten? Folgende Wartungen werden von KNAUER empfohlen und kön- nen vom Anwender selbständig ausgeführt werden. WARNUNG! Reizung der menschlichen Netzhaut durch UV-Licht. Gebündeltes UV-Licht kann an der Durchflusszelle oder am Lichtwellenleiter aus- treten.

  • Seite 68: Detektor Uvd 2.1S

    Stickstoffstrom trocknen. Ergebnis Durchflusszelle ist gereinigt. Nächste Schritte Prüfen, ob das Rauschen der Basislinie nachgelassen hat. Sollte das Spülen keinen ausreichenden Effekt bringen, können alle Durchflusszellen zur Reinigung der Linsen leicht demontiert werden. KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 69: Linsen Einer Analytischen Durchflusszelle Reinigen

    6. Mit dem Schraubenschlüssen den Gewindering anschließend festziehen. Ergebnis Die Linse ist sauber. Nächste Schritte Führt die Reinigung der Linse nicht zu einem ausreichendem Ergebnis, wird der Lichtleiter gereinigt. Lichtleiter einer präparativen Durchflusszelle reinigen KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 70: Abb. 53 Präparative Durchflusszelle

    (nicht in allen Durchflusszellen vorhanden). 3. Mit der Pinzette die Druckbuchse und den Lichtleiter herausziehen. 4. Lichtleiter aus der Druckbuchse herausschieben und Dich- tung abstreifen. Die Dichtung muss bei jeder Lichtleiterreini- gung erneuert werden. KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 71: Pumpen P 2.1S Und P 4.1S

    2. Immer mit einem Schraubendreher an der Einlassverschrau- bung 1 gegenhalten, wenn die Kapillarverschraubung mit einem Schraubendreher festgezogen wird. 3. Diagonal gegenüberliegende Befestigungsschrauben Schraubendreher Innensechskant abwechselnd und gleich- mäßig einschrauben, um ein Verkanten der innenliegenden Pumpenkolben zu vermeiden. KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 72: Lösen Von Verschraubungen

    2. Eluentenleitung abschrauben. 3. Verschraubungen lösen und Kapillare entfernen. 4. Diagonal gegenüberliegende Befestigungsschrauben Pumpenkopf abwechselnd und gleichmäßig lösen. 5. Pumpenkopf mit der Hand festhalten und nacheinander alle Befestigungsschrauben herausziehen. 6. Pumpenkopf abnehmen. KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 73: Pumpenkopf Einbauen

    2. Alle Befestigungsschrauben gleichmäßig mit Schraubendre- her Innensechskant festziehen. 3. Kapillare mit Auslassverschraubung des Pumpenkopfs und Einlassverschraubung des Drucksensor einschrauben und mit Schraubendreher festziehen. 4. Eluentenleitung am Pumpenkopf anschließen. KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 74: Wechsel Der Kugelventile

    Kapillarverschraubung abschrauben. 2. Auslassverschraubung 1 abschrauben. 3. Kugelventil entnehmen. 4. Einlassverschraubung 1 abschrauben. 5. Kugelventil entnehmen. Einlassverschrau- bung 2 Kapillarverschrau- bung Auslassverschrau- bung 1 Kugelventil Einlassverschrau- bung 1 Abb. 57 Kugelventile wechseln KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 75: Kugelventile Reinigen

    1. Die drei Schrauben des Ventils abwechselnd mit einem Schrau- bendreher (M3) lösen. Das Gehäuse des Ventils zusam- menhalten, wenn die Schrauben ent- Abb. 58 Ventilgehäuse öffnen fernt werden, damit die Einzelteile nicht herausfallen. KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 76: Abb. 59: Oberteil Des Ventils Abnehmen

    Tellerfedern in zwei Zweiergrup- , Rotordich- tung , mehrere Dichtungsscheiben Abb. 61 Innere Bauteile des Ventils im Innern des Ventils. Hinweis Für den Wiedereinbau die Ausrichtung der Rotordichtung im Ventil beachten! KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 77: Ausrichtung Der Rotordichtung In Den Ventilen

    Rotor mit Dichtung Abb. 62 Lage der Rotordichtung beim Multipo- sitionsventil 2-Positions- ventil 6P/2K Abb. 63 Lage der Rotordichtung beim 6P/2K- Ventil 2-Positions- ventil 6P/3K Abb. 64 Lage der Rotordichtung beim 6P/3K- Ventil KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 78: Vici-Ventilkopf Wechseln

    3. Das neue Ventil an den Antrieb stecken. 4. Die Schraube Abb. 65 Angebautes VICI-Ventil am Ventil festzie- hen. 5. Einstellungen an der Control Unit oder in der Soft- ware ändern. KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 79: Neue Nadeldichtung Einsetzen

    Degasser Wenn der Degasser undicht wird, kann Lösungsmittel in den Motor und von dort zum Entgasungsausgang gelangen und ausfließen. Die automatische Pumpensteuerung schaltet dann das Gerät ab. Technische Kundenbetreuung von KNAUER informieren! KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 80: Smartmix-Mischer Im Asm 2.1L

    Voraussetzung Der SmartMix-Mischer wurde ausgebaut.  Der Mischerdeckel vom SmartMix-Mischer ist geöffnet. Filtersystem austau- Ablauf Abbildung schen 1. Filtersystem Mischerdeckel einer spitzen Pin- zette herausnehmen. Abb. 69 Filtersystem aus Mischerde- ckel entfernen KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 81: Abb. 70 Neues Filtersystem In Mischerdeckel Einlegen

    Filtersystem auf das Mischergehäuse mit der Kartusche und dem PEEK-Dich- tring setzen. 5. Die vier Schrauben am Mischerdeckel mit einem Schrau- bendreher Innen- sechskant (SW 3.0 × 150) festdre- hen. KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 82: Kartusche Austauschen

    , wie in der Abbildung gezeigt, aufsetzen. 6. Mischerdeckel auf das Mischergehäuse mit der Kartusche und dem PEEK-Dichtring setzen. 7. Die vier Schrauben am Mischerdeckel mit einem Schrau- bendreher Innensechskant (SW 3.0 × 150) festdrehen. KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 83: Technische Daten

    ± 3 nm lenlänge Präzision der Wellen- 0,7 nm (ASTM E1657-94) länge Signalrauschen 30 μAU (ASTIM) bei 254 nm Drift 300 μAU/h Empfindlichkeit 6 x 10 AU bei 1 Hz Linearität > 2,0 AU KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 84: Pumpe P 2.1S/P 4.1S

    Stiftleiste  Tasten am Gerät  Chromatografiesoftware Chrom- Gate oder ClarityChrom Stromversorgung externes Netzteil 24 Volt DC maximale Leistungsauf- 60 W nahme IP-Schutzart IP-20 Gewicht 1,86 kg Schaltdauer des Ventils 150 ms KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 85: Ventile

    PEEK, glas-gefülltes PTFE, Teflon AF SmartMix-Mischer SmartMix-Mischer Flussrate Gradientensystem Analytische Version 0,5 - 2,0 ml/min < 5 ml/min Mikro-Version 0,1 - 0,5 ml/min < 1,5 ml/min Kartusche Analytische Kartusche 350 μl Mischvolumen Mikrokartusche 100 μl Mischvolumen KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 86: Abkürzungen Und Fachbegriffe

    Form der Rotordichtung Leuchtdiode Lösungs- Die mobile Phase, der Eluent, das Fließmittel in mittel der Flüssigchromatografie Luer-Lock Genormtes Verbindungssystem zwischen Sprit- zen und Kanülen Ausführlicher Funktionstest der Einzelgeräte eines Analysensystems (Operation qualifica- tion) KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...
  • Seite 87 Anschluss am Injektions- oder Multipositions- ventil retardie- Eine retardierende Substanz, die eine verzö- rend gerte Elution durch Wechselwirkungen mit dem Säulenfüllmaterial hat. Router Gerät im Computernetzwerk, das Datenpa- kete prüft und weiterleitet KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 88: Zubehör Und Ersatzteile

    Max. Flussrate 20 ml/min Max. Druck 300 bar Analytisch Schichtdicke 10 mm A4061 Anschluss 1/16“ Innendurchmesser 1,1 mm Volumen 10 μl Material Edelstahl mit Wärmetauscher Max. Flussrate 20 ml/min Max. Druck 300 bar KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...
  • Seite 89 PEEK Max. Flussrate 1000 ml/min Max. Druck 100 bar Präparativ Schichtdicke 0,5/1,25/2 mm A4068 Anschluss 1/4“ Innendurchmesser 4,0 mm Volumen 160 μl Material Edelstahl Max. Flussrate 10000 ml/min Max. Druck 200 bar KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 90: Pumpenköpfe

    Quarzglas Max. Flussrate 0,01 ml/min Max. Druck 500 bar Pumpenköpfe Bezeichnung Bestellnummer 10 ml-Pumpenkopf, Edelstahl A54123-1 10 ml-Pumpenkopf, Titan A54121-1 10 ml-Pumpenkopf, Keramik A54122 50 ml-Pumpenkopf, Edelstahl A54133 50 ml-Pumpenkopf, Titan A54131 KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 91: Ventile

    A1372 Multipositionsventil 6 Port, 1/16”, Edelstahl A1373 6 Port, 1/16”, PEEK A1374 6 Port, 1/8”, Edelstahl A1375 6 Port, 1/8”, PEEK A1376 12 Port, 1/8”, Edelstahl A1378 16 Port, 1/16”, Edelstahl A1379 KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 92: Probenschleifen Für Das Ventil

    PEEK und Edelstahl gibt es auch mit Verschraubung 1/8”. Haltewinkel für Ventile, Säulen und Durchflusszellen Bezeichnung Bestellnummer Ventile Haltewinkel für KNAUER-Ventil, komplett A9853 Haltewinkel für VICI Valco-Ventil, kom- A9853-1 plett mit Adapterplatte Haltewinkel für VICI Valco-Ventil, kom- A9853-2...

  • Seite 93: Mischer

    Zubehör und Ersatzteile Mischer Bezeichnung Bestellnum- SmartMix-Mischer 350 A5350 SmartMix-Mischer 100 A5351 Analytische Kartusche (350 μl) A5356 Mikrokartusche (100 μl) A5355 SmartMix-Filtersatz A0164-1 KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 94: Rechtliche Hinweise

    Geräts und Schäden durch verstopfte Kapillaren  Verpackungs- und Versandschäden Wenden Sie sich bei Fehlfunktionen Ihres Geräts direkt an den Hersteller: Wissenschaftliche Gerätebau Dr. Ing. Herbert KNAUER GmbH Hegauer Weg 38 14163 Berlin, Germany Phone: +49 30 809727-0 Telefax: +49 30 8015010...

  • Seite 95: Entsorgung

    Sinne der WEEE-Richtlinie die Entsorgungspflicht für Altge- räte. Endkunden können, wenn dies gewünscht wird, die Altge- räte der Firma KNAUER auf ihre Kosten (frei Haus) zum Händler, Importeur oder an die Firma KNAUER zurücksenden und gegen eine Gebühr entsorgen lassen.

  • Seite 96: Konformitätserklärung

    Konformitätserklärung Herstellername Wissenschaftliche Gerätebau und -adresse Dr. Ing. Herbert KNAUER GmbH Hegauer Weg 38 14163 Berlin, Germany ASM 2.1L Produktnummer: EY Das Gerät entspricht den folgenden Anforderungen und Pro- duktspezifikationen:  RICHTLINIE 2006/42/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 17. Mai 2006 über Maschinen und zur Änderung der Richtlinie 95/16/EG (Neufassung)

  • Seite 97: Abbildungsverzeichnis

    Abb. 41: Verschraubung Lösungsmittelschlauch ..... . 47 Abb. 42: ASM 2.1L Gasauslass auf der Frontseite ..... . 49 KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...
  • Seite 98 Abb. 69: Filtersystem aus Mischerdeckel entfernen ....81 Abb. 70: Neues Filtersystem in Mischerdeckel einlegen ....82 KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 99: Stichwortverzeichnis

    Eigenschaften Spülen Fehlerbehebung Port Router Einsatzort Leckmanagement Eluent Lösungsmittel Entflammbarkeit Selbstentzündungstemperatur Spüllösung Manuelles Injektionsventil Toxizität Modifier Entsorgung Ersatzteile Nadeldichtung einsetzen Fachbegriffe Netzspannung Federleiste Anschluss Start IN Operation Qualification (OQ) Fernsteuerung, siehe Federleiste KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...
  • Seite 100 Kartusche austauschen Säulenauswahl Wartungsvertrag 2-Kanalventil 3-Kanalventil Schalthebel Zubehör siehe Stromversorgung Start IN, siehe Federleiste Steuerung ‘Control Unit’ Chromatografiesoftware Stromversorgung Netzkabel Steckdosenleiste Technische Kundenbetreuung Testzelle Transportschäden Übersicht Ventile und Ventilantriebe Umgebungsbedingungen Umweltschutz UV-Licht KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2...

  • Seite 101: Iq - Installation Qualification (Funktionstest)

    Seriennummer Inventurnummer* Knauer Produktnummer Firmware Version Standort ClarityChrom® ☐ ChromGate® ☐ Anwendungssoftware Version Installationsort Gerätehersteller Wissenschaftlicher Gerätebau Dr. Ing. Herbert Knauer GmbH Hegauer Weg 38 14163 Berlin support@knauer.net Kontakt Name: Straße: PLZ: Stadt: Telefon: E-mail: Garantie gültig bis Datum der Durchführung *gegebenenfalls Garantie gültig bis...

  • Seite 102: Vorschriften Für Die Reproduktion Und Duplikation

    IQ für Knauer Geräte Inhaltsverzeichnis: IQ – Installation Qualification ................1 Gerätedaten ............................. 1 Vorschriften für die Reproduktion und Duplikation .................. 2 IQ Zertifikat ......................3 Ziele ........................4 Lieferumfang der Hardward und Software .............. 5 Inbetriebnahme ....................6 Installation Qualification - Abweichungen ............. 7 Anlagen .......................

  • Seite 103: Iq Zertifikat

    IQ für Knauer Geräte IQ Zertifikat Der authorisierte Knauer Mitarbeiter wird das Gerät überprüfen und die notwendigen Tests durchführen, welche im IQ-Dokument beschrieben sind. Alle Ergebnisse werden mit einem blauen Stift notiert und mit Datum (TT-MM-JJJJ) und Unterschrift bestätigt. Das IQ wurde zur Zufriedenheit beider Parteien durchgeführt.

  • Seite 104: Ziele

    Abnahmebedingungen des Gerätes. Die einwandfreie Anlieferung und Installation des Gerätes werden dokumentiert. Anleitung Die IQ wird durch einen von Knauer authorisierten Mitarbeiter nach den beschriebenen Anleitungen durchgeführt. Der genehmigte Bericht wird angehängt. Jegliche Abweichung der Spezifikation und Probleme während der Installation werden am Ende des Dokuments unter „Installation Qualification –...

  • Seite 105: Lieferumfang Der Hardward Und Software

    IQ für Knauer Geräte Lieferumfang der Hardward und Software Anzahl Gerät/Zubehör Bestellnummer Im Lieferumfang Kommentar enthalten (Ja/Nein) ASM 2.1L Gerät Beipack Modul Beipack AZURA FZA02 Stromkabel ASM 2.1L Handbuch DE V6815 ASM 2.1L Handbuch EN V6815A IQ ASM 2.1L DE VASM21L IQ ASM 2.1L EN...

  • Seite 106: Inbetriebnahme

    IQ für Knauer Geräte Inbetriebnahme Handlung Ergebnis Bestanden Kommentar Nein Gerät identifizieren. Das Gerät ist korrekt. Transportschäden Keine Transportschäden überprüfen. beobachtet. Beipack überprüfen. Beipack vollständig. Verbinden Das Gerät ist verbunden. Gerät Stromversorgung. Verbinden Das Gerät ist verbunden. Gerät über ein Patch- Kabel oder schließen...

  • Seite 107: Installation Qualification - Abweichungen

    IQ für Knauer Geräte Installation Qualification - Abweichungen Alle Abweichungen bei der Installation werden dokumentiert. Ref. Nr Art der Abweichung Maßnahmen Akzeptiert/Korrigiert Datum und Unterschrift beider Parteien KNAUER/13.08.2012/ ASM 2.1L /Rev1 IQ 7 / 9...

  • Seite 108: Anlagen

    IQ für Knauer Geräte Anlagen Verfügbar Kommentar 1. Bestellbestätigung 2. Lieferschein 3. Liste von Klein- und Verschleißteilen 4. Log-Buch der Lieferung 5. Knauer Wartungs- und Service-Vertrag 6. Andere Dokumente KNAUER/13.08.2012/ ASM 2.1L /Rev1 IQ 8 / 9...

  • Seite 109: Kommentare

    IQ für Knauer Geräte Kommentare Sachbearbeiter Name: (in Blockschrift) Datum: Unterschrift: Kundenbevollmächtigter Name: (in Blockschrift) Datum: Unterschrift: KNAUER/13.08.2012/ ASM 2.1L /Rev1 IQ 9 / 9...
  • Seite 110 © Wissenschaftliche Gerätebau Dr. Ing. Herbert Knauer GmbH Alle Rechte vorbehalten. Technische Änderungen vorbehalten. Originalausgabe des Handbuchs, Version 1.2 Datum der letzten Aktualisierung des Handbuchs: 19.08.2013 Gedruckt in Deutschland auf umweltfreundlichem Papier aus nachhaltiger Forstwirtschaft. ® AZURA ist ein eingetragenes Warenzeichen der Wissenschaftliche Gerätebau...

Inhaltsverzeichnis
