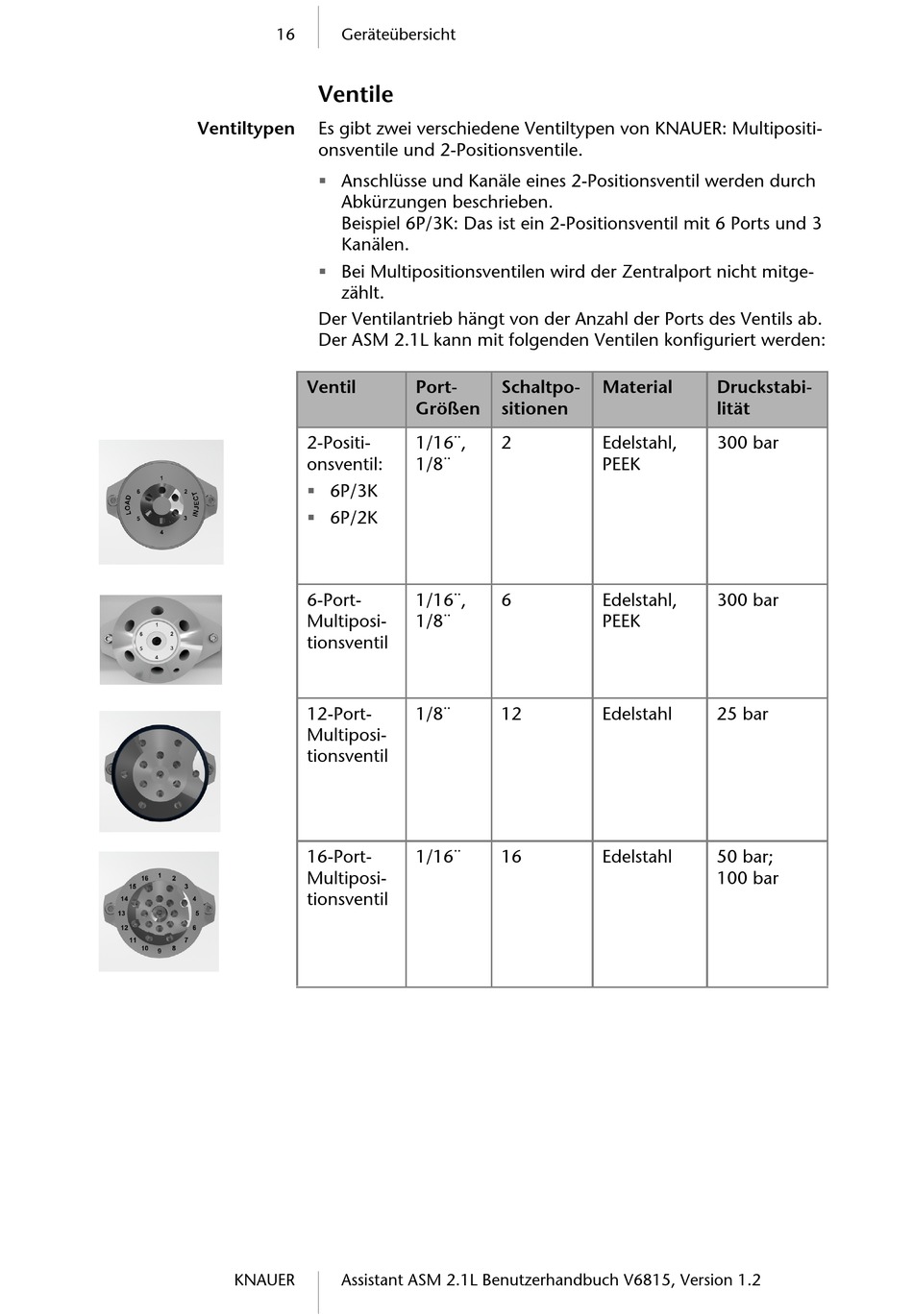

16 Geräteübersicht

Ventile

Ventiltypen Es gibt zwei verschiedene Ventiltypen von KNAUER: Multipositi-
onsventile und 2-Positionsventile.

Anschlüsse und Kanäle eines 2-Positionsventil werden durch
Abkürzungen beschrieben.
Beispiel 6P/3K: Das ist ein 2-Positionsventil mit 6 Ports und 3
Kanälen.

Bei Multipositionsventilen wird der Zentralport nicht mitge-
zählt.
Der Ventilantrieb hängt von der Anzahl der Ports des Ventils ab.
Der ASM 2.1L kann mit folgenden Ventilen konfiguriert werden:
Ventil
2-Positi-
onsventil:

6P/3K

6P/2K
6-Port-
Multiposi-
tionsventil
12-Port-
Multiposi-
tionsventil
16-Port-
Multiposi-
tionsventil
KNAUER Assistant ASM 2.1L Benutzerhandbuch V6815, Version 1.2
Port- Schaltpo-
Größen sitionen
1/16¨, 2
1/8¨
1/16¨, 6
1/8¨
1/8¨ 12
1/16¨ 16
Material Druckstabi-
lität
Edelstahl, 300 bar
PEEK
Edelstahl, 300 bar
PEEK
Edelstahl 25 bar
Edelstahl 50 bar;
100 bar
