Isokratische Pumpe
Legende
Drucksensor
1
Pumpenkopf
2
Solvent Selection Valve
3
Degasser
4
Binäre Pumpe
Legende
Drucksensor
1
Mischkammer
2
Pumpenkopf
3
Solvent Selection Valve
4
Degasser
5
Produktinformationen
Beiblatt V6894: Running-in procedure for pump heads
ƒ
Konformitätserklärung
ƒ
3.5

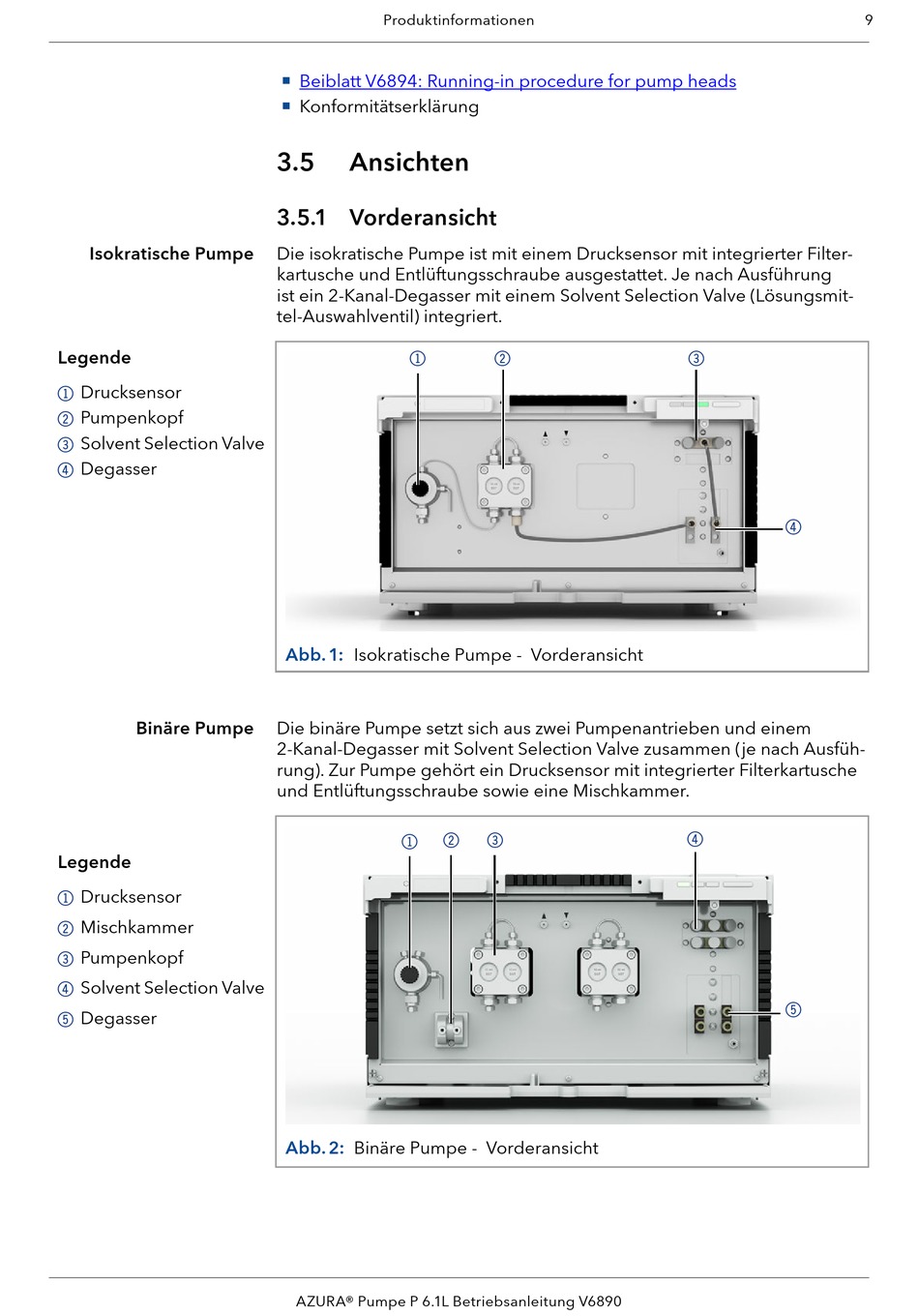

Ansichten

3.5.1 Vorderansicht

Die isokratische Pumpe ist mit einem Drucksensor mit integrierter Filter-
kartusche und Entlüftungsschraube ausgestattet. Je nach Ausführung
ist ein 2-Kanal-Degasser mit einem Solvent Selection Valve (Lösungsmit-
tel-Auswahlventil) integriert.
1
Abb. 1: Isokratische Pumpe - Vorderansicht
Die binäre Pumpe setzt sich aus zwei Pumpenantrieben und einem
2-Kanal-Degasser mit Solvent Selection Valve zusammen (je nach Ausfüh-
rung). Zur Pumpe gehört ein Drucksensor mit integrierter Filterkartusche
und Entlüftungsschraube sowie eine Mischkammer.
1 2
Abb. 2:
Binäre Pumpe - Vorderansicht
AZURA® Pumpe P 6.1L Betriebsanleitung V6890
2
3
3
4
4
5
