58
Vorgehensweise
Voraussetzungen
Werkzeug
Vorgehensweise
Nächste Schritte
Voraussetzung
Vorgehensweise
Wartung und Pflege

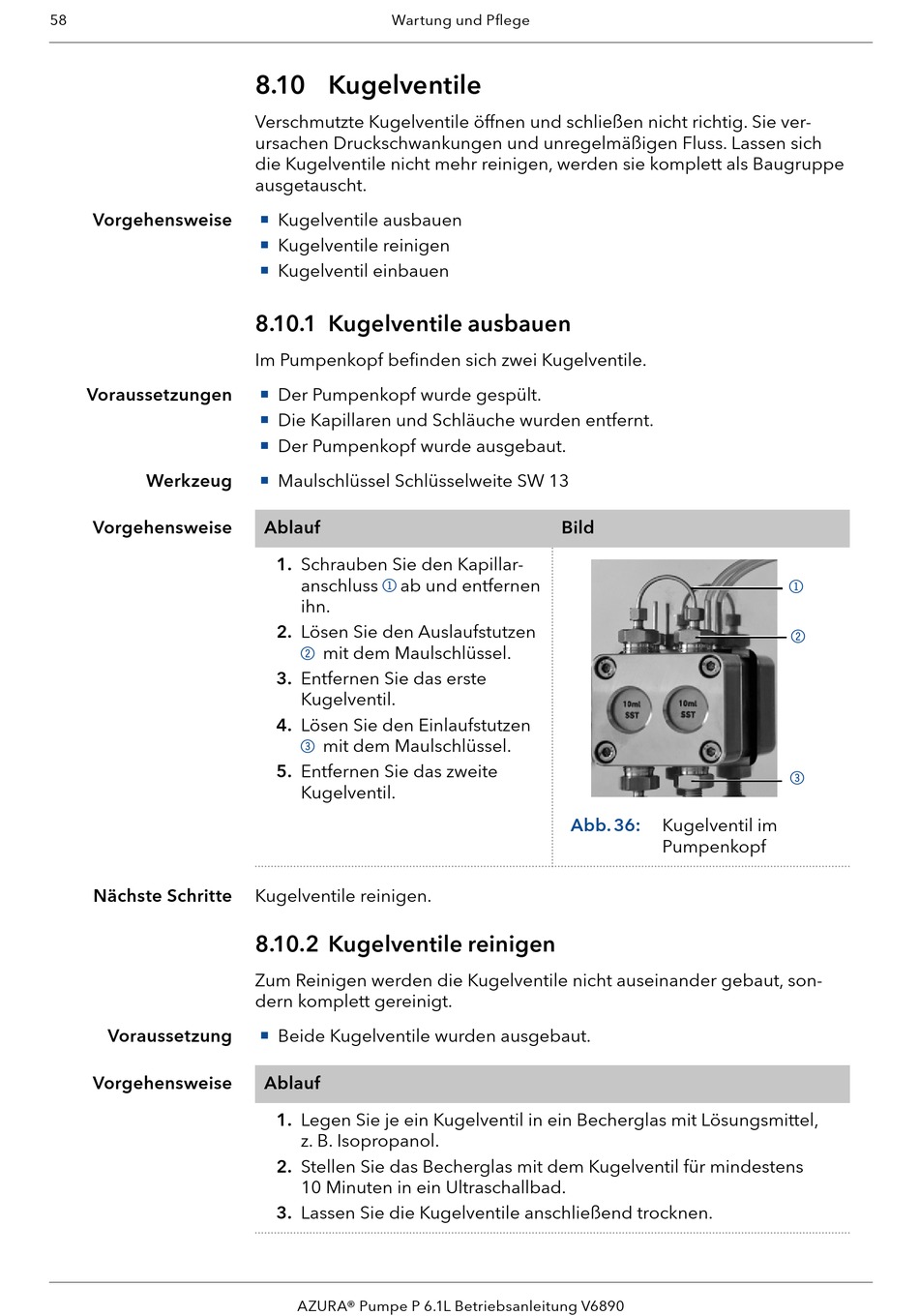

8.10 Kugelventile
Verschmutzte Kugelventile öffnen und schließen nicht richtig. Sie ver-
ursachen Druckschwankungen und unregelmäßigen Fluss. Lassen sich
die Kugelventile nicht mehr reinigen, werden sie komplett als Baugruppe
ausgetauscht.
Kugelventile ausbauen
ƒ
Kugelventile reinigen
ƒ
Kugelventil einbauen
ƒ
8.10.1 Kugelventile ausbauen
Im Pumpenkopf befinden sich zwei Kugelventile.
Der Pumpenkopf wurde gespült.
ƒ
Die Kapillaren und Schläuche wurden entfernt.
ƒ
Der Pumpenkopf wurde ausgebaut.
ƒ
Maulschlüssel Schlüsselweite SW 13
ƒ
Ablauf
1. Schrauben Sie den Kapillar-
anschluss
ab und entfernen
1
ihn.
2. Lösen Sie den Auslaufstutzen
mit dem Maulschlüssel.
2
3. Entfernen Sie das erste
Kugelventil.
4. Lösen Sie den Einlaufstutzen
mit dem Maulschlüssel.
3
5. Entfernen Sie das zweite
Kugelventil.
Kugelventile reinigen.
8.10.2 Kugelventile reinigen
Zum Reinigen werden die Kugelventile nicht auseinander gebaut, son-
dern komplett gereinigt.
Beide Kugelventile wurden ausgebaut.
ƒ
Ablauf
1. Legen Sie je ein Kugelventil in ein Becherglas mit Lösungsmittel,
z. B. Isopropanol.
2. Stellen Sie das Becherglas mit dem Kugelventil für mindestens
10 Minuten in ein Ultraschallbad.
3. Lassen Sie die Kugelventile anschließend trocknen.
AZURA® Pumpe P 6.1L Betriebsanleitung V6890
Abb. 36:
Kugelventil im
Pumpenkopf
1
2
3
