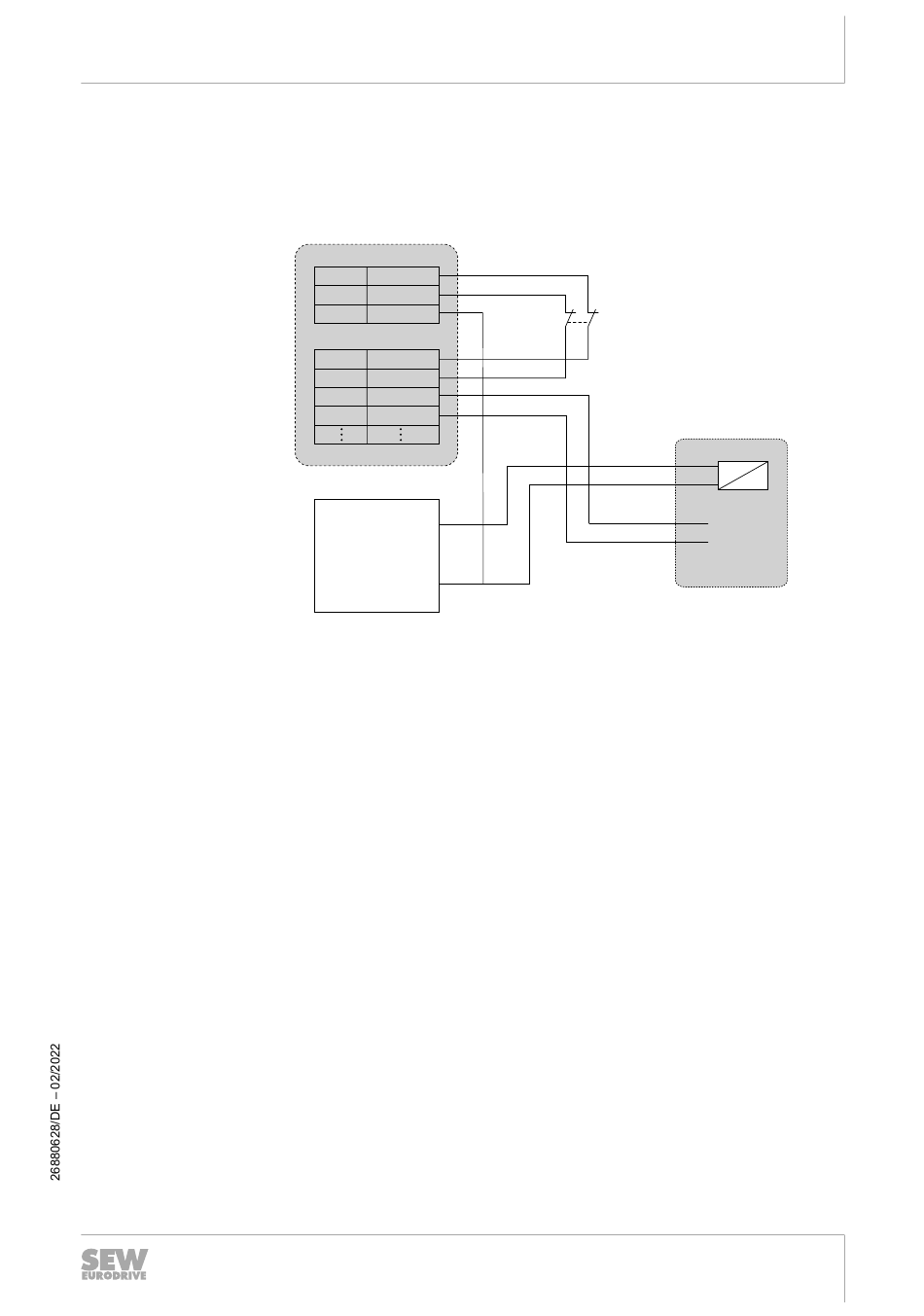

Variante 1 Wenn neben Sensorik mit OSSD-fähigen Ausgängen kontaktbehaftete Sensorik zum
Einsatz kommt und für die kontaktbehaftete Sensorik die Querschlusserkennung ver-
wendet werden muss, kann der OSSD-fähige Sensor über eine externe Spannungs-
versorgung versorgt werden.
[1] OSSD-fähiger Sensor (z. B. Scanner oder Lichtgitter)
[2] Externe DC 24-V-Spannungsversorgung
MOVISAFE ® CSB/CSL
X60
9 F-SS0
10 F-SS1
3, 4, 7, 8 GND
X60
1 F-DI00
11 F-DI01
2 F-DI02
12 F-DI03
[2]
DC 24 V
0 V
Funktionale Sicherheit
Elektrische Installation
[1]
+24V
0V
OSSD1
OSSD2
Betriebsanleitung – MOVITRAC
