Alarme
Im Menü Extras, Konfiguration und Alarme kann zu jedem angelegten Temperatur-
messfeld und zu bereits vordefinierten Werten wie z.B. der
Alarm und Voralarm konfiguriert werden. Voralarme können als Vorwarnung nützlich sein.

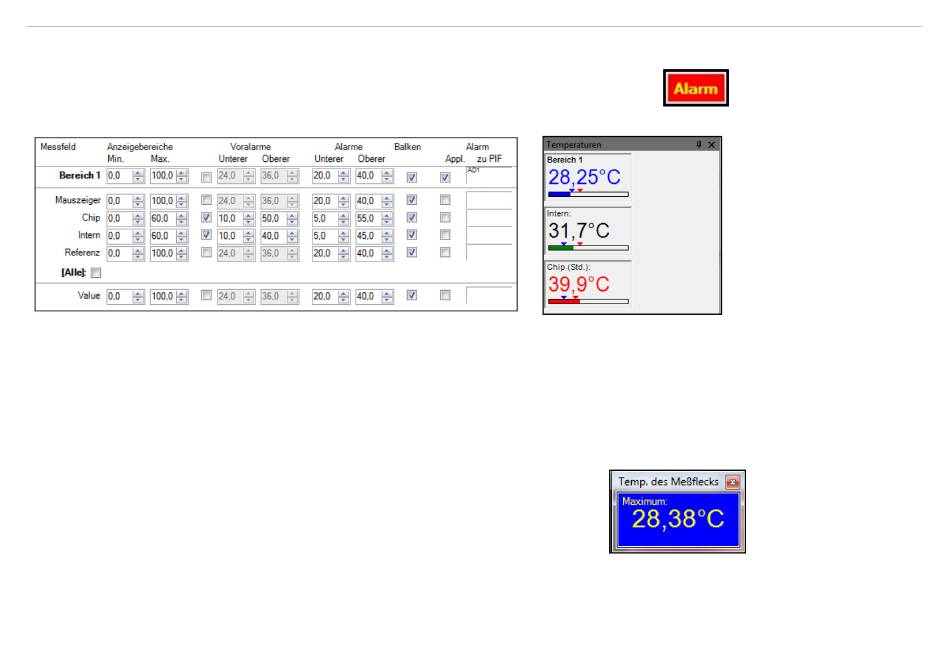

Abb. 91 Tabelle Alarme
Die Alarmwerte können im Zahlenformat in der Digitalanzeige oder grafisch in der Balkenanzeige dargestellt werden. Für letzteres
muss die Option Balken aktiv sein. Bezüglich der Anzeige des Balkens kann der sichtbare Min. und Max. - Wert definiert werden.
Über Unterer und Oberer Alarmwert erfolgt die Festlegung der farblichen Anzeige. Wird ein oberer Alarmwert erreicht bzw. über-
schritten, ändert sich die Farbe des Alarmbalkens in rot, beim Voralarm in orange. Das Erreichen bzw. Unterschreiten des unteren
Alarmwertes wird mit einem blauen Alarmbalken gekennzeichnet, beim Voralarm mit hellblau. Temperaturen im mittleren Bereich
werden mit einem grünen Balken dargestellt.
i
Die Hintergrundfarbe des Fensters zur digitalen Anzeige des Hauptmessfel-
des ändert sich ebenfalls beim Unter- bzw. Überschreiten des hier angegebe-
nen Alarmwertes in hellblau bzw. blau oder orange bzw. rot.
Soll ein Temperaturwert als Voralarmwert genutzt werden, ist die Aktivierung der Option Voralarm nötig. Ein Alarm kann, wenn das
Feld Alarm zu PIF aktiviert wurde, über das Prozessinterface (PIF) ausgegeben werden.
thermoIMAGER TIM Connect
Chiptemperatur, siehe 4.2.4,
Abb. 92 Ansicht Temperaturen
