Datenanalyse
Über den Punkt Bereich kann der Temperaturbereich im Diagramm automatisch oder manuell eingestellt werden.
Die Kurve des Profils kann unterschiedlich im Diagramm dargestellt werden. Mit der Option Dem Bild zuordnen entspricht die
Darstellung der tatsächlichen Länge des Profils im Bild. Mit der Option Gesamter Bereich ist die Darstellung über den gesamten
Diagrammbereich unabhängig von der tatsächlichen Länge des Profils im Bild.

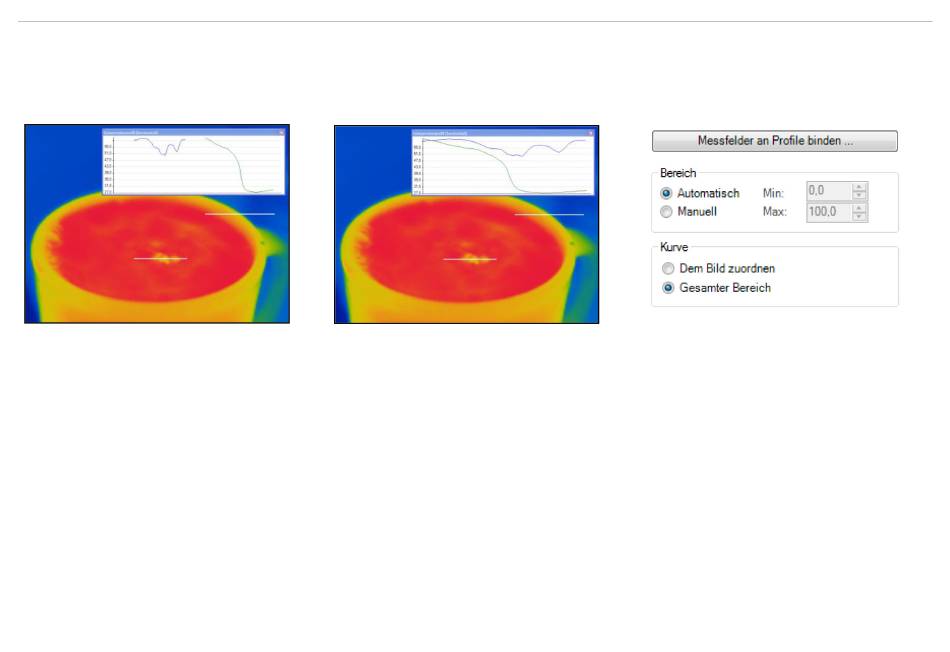

Abb. 76 Dem Bild zugeordnete Profilkurven
(Darstellung mit abgesetztem Fenster)
Über den Button Messfelder an Profile binden besteht die Möglichkeit, einem Temperaturprofil über Messfelder zuwei-
sen zu mehrere Messfelder zuzuweisen. Wird die Lage des Profils geändert, wird auch die Lage der Messfelder entsprechend
aktualisiert.
Über Präfix für Messfeldnamen kann eine wiederkehrende Anfangsbezeichnung der Felder festgelegt werden, über Modus wird
die Art des Messfeldes (Rechteck / Messfleck) definiert.
Sowohl die Anzahl der zu erzeugenden Messfelder als auch die Breite [% der Profillänge] und die Minimale
Höhe [Pixel] können festgelegt werden.
Über Messmodus wird festgelegt, ob der minimale, maximale oder mittlere Temperaturwert im Digitalanzeige-Fenster dargestellt
siehe
4.2.1.
thermoIMAGER TIM Connect
Abb. 77 Dem gesamten Bildbereich
zugeordnete Profilkurven (Darstellung mit
abgesetztem Fenster)
Abb. 78 Ansicht Messfelder an Profile
binden
wird,
Seite 86
