Softwareeinstellungen
4.3.4
Im Menü Extras, Konfiguration und Gerät können der Emissionsgrad und die Transmission (IR-
Fenster-Kompensation) unter Radiometrische Festwerte eingestellt werden. Die Transmission bezieht
sich auf den Strahlungsverlust, wenn die Messung durch ein für die IR-Kamera geeignetes Fenster erfolgt.
Die Umgebungstemperatur muss ebenfalls für eine korrekte Messung berücksichtigt werden. Sie wird
standardmäßig über einen internen Sensor in der Kamera erfasst, kann jedoch auch über einen Festwert
vorgegeben werden.

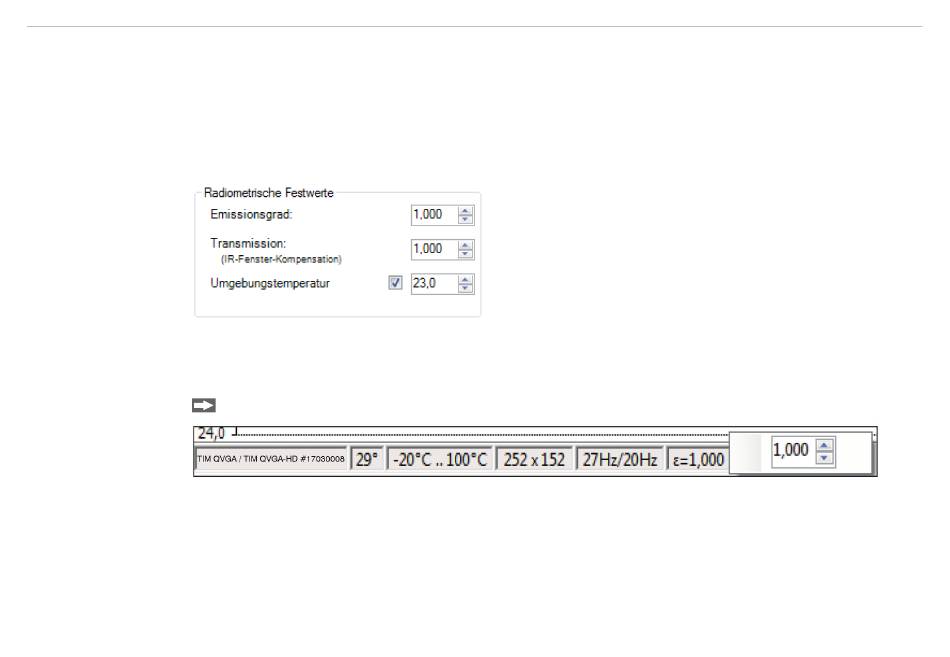

Abb. 33 Ansicht Radiometrische Festwerte
Alternativ kann auch über der Statusleiste im TIM Connect Software-Fenster der Emissionsgrad geändert
werden.
i
thermoIMAGER TIM Connect
Emission, Transmission, Umgebungstemperatur
Klicken Sie dazu mit der rechten Maustaste auf den Emissionsgrad.
Sind die Werte für den Emissionsgrad oder/und die Umgebungstemperatur durch das Prozessinterface
(PIF) vorgegeben, werden die hier eingestellten Festwerte
lich benutzten Werte erfolgt in der Statuszeile.
ignoriert, siehe
4.4. Die Anzeige der tatsäch-
Seite 39
