thermoMETER TIM 8 / thermoIMAGER TIM 41
7.2
Kameraschnittstellen für thermoMETER TIM 8 / thermoIMAGER TIM 41
7.2.1
Allgemein
Das thermoMETER TIM 8 hat einen direkten analogen Eingang (AI) zur Kamerakontrolle und einen direkten analogen Ausgang (AO)
zur Prozesskontrolle. An der mitgelieferten
noch eine RS485-Schnittstelle. Bei Verwendung der RS485-Schnittstelle stehen die direkten Aus- und Eingänge nicht zur Verfügung.
Der Signalpegel beträgt jeweils 0 - 10 V bei AI und 0/4 - 20 mA bei AO.

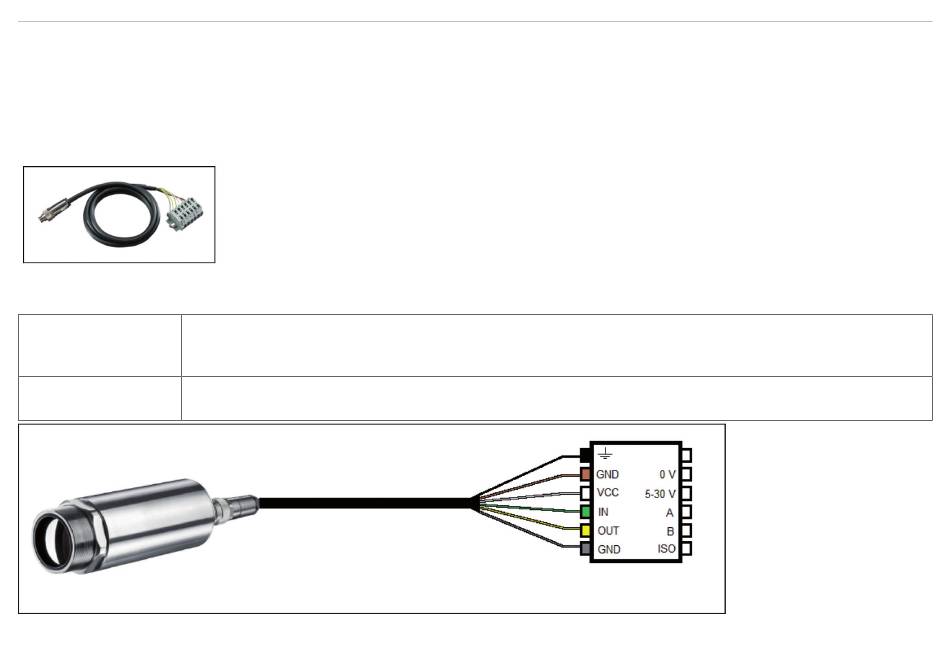

Abb. 100 thermoIMAGER TIM 8 mit Klemmleiste
Die Schnittstellen können durch die Software mit der folgenden Funktionalität belegt werden:
Analog Input (AI)
Emissionsgrad, Umgebungstemperatur, Referenztemperatur, Freie Größe, Flagsteuerung, Getriggerte
Schnappschüsse, Getriggerte Aufnahme, Getriggerte Zeilenkamera, Getriggerter Ereignis-Grabber, Max./
Min.-Suche zurücksetzen, Temperaturbereich umstellen
Analog output (AO)
Hauptmessfeld, Messfeld, Innentemperatur, Flagstatus, Aufnahmestatus, Zeilenkamerastatus, Alarm, Fail-
safe, Framesynchronisation, Externe Kommunikation
Abb. 101 Konfiguration Prozessinterface (PIF) thermoMETER TIM 8 / thermoIMAGER TIM 41
thermoIMAGER TIM Connect
Klemmleiste, siehe Abb.
100, können diese angeschlossen werden. Zusätzlich gibt es
Seite 104
