Datenanalyse
6.5
Der Menüpunkt Extras, Konfiguration, Messfarben und Erweiterte Messfarben bietet die Mög-
lichkeit, Pixel im Kamerabild, die oberhalb, innerhalb und / oder unterhalb von definierten Temperaturwerten
liegen, einzufärben. Dadurch lassen sich Temperaturverläufe besser visualisieren. Zudem kann hier eine
Darstellung von Isothermen (farbliche Einfärbung von Temperaturgruppen) erfolgen.
Über Schwellwert lassen sich zwei Temperaturgrenzen festlegen. Die individuelle Darstellung der Pixel
Oben, in der Mitte der Temperaturgrenzen und Unten kann mittels einer bestimmten Farbe (Isotherme)
oder einer bestimmten Farbpalette erfolgen. Über die Option Alt. Palette entspricht die alternative Farb-
palette den Temperaturgrenzen im Referenzbalken. Sichtbar ist der Bereich der Palette, welcher über die
Schwellwerte aktiviert wurde. Mit Ext. Alt. Palette können Anfang und Ende der Farbpalette individuell
auf dem Referenzbalken festgelegt werden.

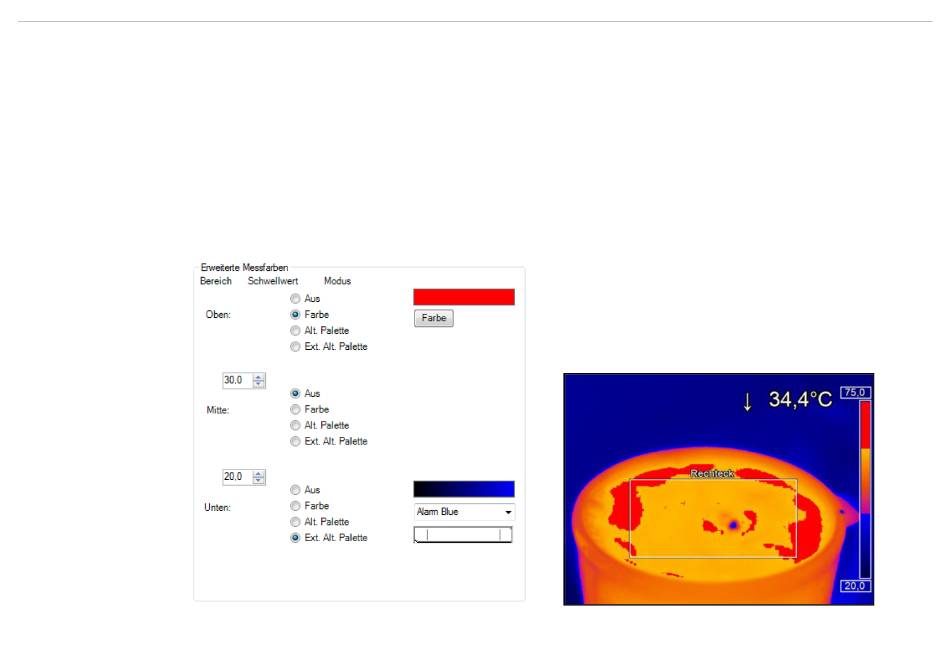

Abb. 87 Ansicht Erweiterte Messfarben
thermoIMAGER TIM Connect
Erweiterte Messfarben
Seite 94
