Merging
Der eingestellte Temperaturwert bei Maximaler Offset für Anpassung gibt an, wie die Offsetanpas-
sung maximal sein darf.
Wird der Haken bei Ignoriere Randpixel gesetzt, erfolgt eine nicht Berücksichtigung der eingestellten
Randpixel. Eine feste Anzahl von Randpixeln im Überlappungsbereich funktioniert nicht beim Linescanning,
wenn der Spalt sehr schmal ist. Dann werden ggf. keine gültigen Pixel gefunden.
Mit der Option Nur nach Flag-Operation erfolgt eine Anpassung der Pixel nur nach einem gezogenen
Flag und nicht kontinuierlich.
Die Auswahl Anpassung nach Neustart behalten stellt sicher, dass der berechnete Offset der sekun-
dären Imager für das Merging nach Programmende erhalten bleibt.
Mit Alarm wenn Anpassung überfällig: Alarm nach: 900 s wird ein Alarm ausgegeben, wenn die
Anpassung nach der eingestellten Zeit überschritten wird.
Des Weiteren können Einstellungen zum Starten und Beenden der Software vorgenommen werden. Zum
einen kann, wenn die Merger-Instanz gestartet wird, entschieden werden, wie die Quellinstanzen gestartet
werden sollen. Es kann zwischen Normal, Maximiert, Minimiert und Unsichtbar gewählt wer-
den. Beim Beenden der Merger-Instanz kann entschieden werden, ob die Quellinstanzen auch geschlossen
werden sollen. Mit Starte jede Instanz verzögert um kann definiert werden, in welchem Abstand
die einzelnen Instanzen nacheinander gestartet werden sollen. Das ist hilfreich bei Verwendung der Kameras
über Ethernet, um eventuelle Kommunikationsprobleme zu vermeiden.
Über Ansicht, Fenster und Merger öffnet sich ein Tool-Fenster mit einer Anzeige über die verfügbaren
Instanzen des Verbundgerätes.

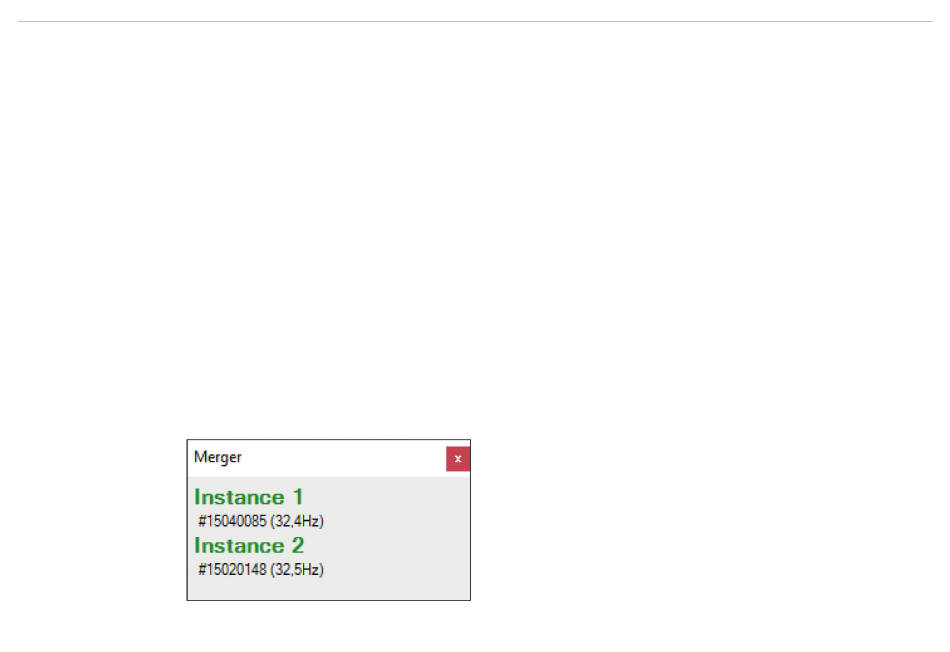

Abb. 124 Ansicht Merger
