Softwareeinstellungen
4.3.5
Der Detektor einer Wärmebildkamera weist über die Zeit eine thermische Drift auf und wird über einen Selbst-
abgleich korrigiert. Bei Anwendungen, in denen permanent eine hohe Messgenauigkeit erforderlich ist, kann
mit Hilfe einer Referenztemperatur das gesamte Kamera-Wärmebild fortlaufend korrigiert werden. Im Menü
Extras, Konfiguration und Gerät stehen unter Referenztemperatur verschiedene Optionen zur
automatischen oder manuellen Anpassung zur Verfügung.

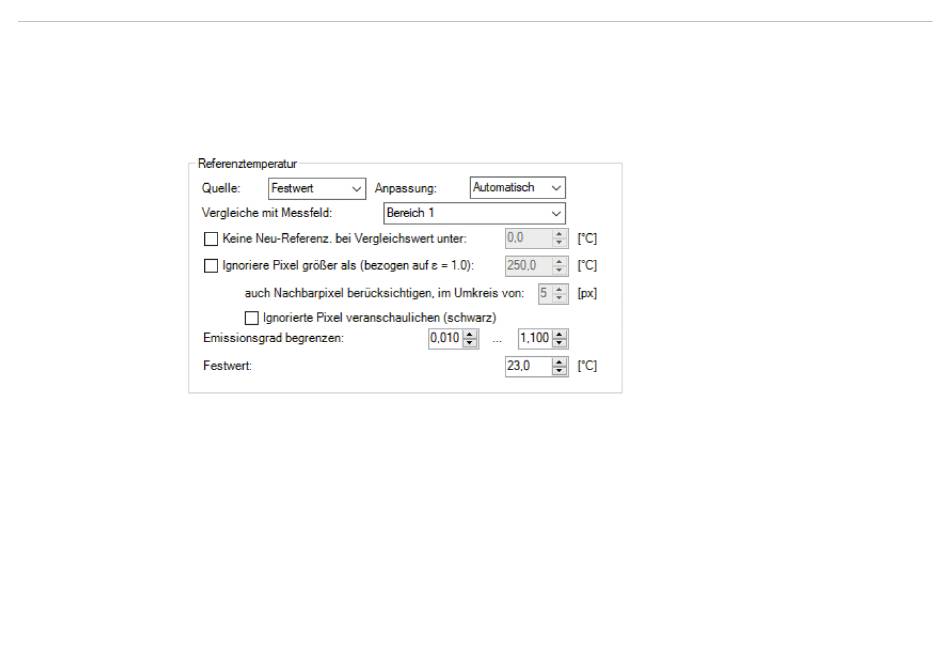

Abb. 34 Ansicht Referenztemperatur
Wenn in einem Wärmebild ein Bereich existiert, welcher immer die gleiche Temperatur aufweist (z.B. schwar-
zer Strahler im Wärmebild), kann unter Quelle ein Messfeld mit einem Festwert definiert werden. Bei
Verwendung des Umgebungsstrahlers TM-BR20AR-TIM muss die Option Externer Fühler ausgewählt
werden.
Unter Vergleiche mit Messfeld kann das jeweilige Messfeld, welches diesen Bereich abdeckt, be-
stimmt sowie unter Festwert der entsprechende Referenz-Temperaturwert festgelegt werden. Wenn sich
der Temperaturwert im Messfeld, z.B. auf Grund der thermischen Drift, geringfügig ändert, wird über einen
Faktor das gesamte Wärmebild auf das entsprechende Niveau korrigiert.
Alternativ kann mit der Option PIF in das Wärmebild über das Prozessinterface mit einer externen Tempera-
tur (z.B. gemessen durch ein Pyrometer) abgeglichen
thermoIMAGER TIM Connect
Referenztemperatur
werden, siehe
4.4.
Seite 40
