Zeilenkamera-Modus (Linescanner)
8.2.4
Um die Zeilenkamera konfigurieren zu können, muss der Zeilenkamera-Modus im Menü
Extras, Zeilenkamera und Zeilenkamera aktivieren oder mit Hilfe des Icons in der
Werkzeugleiste aktiviert werden.
i
8.2.5
Die in der Software voreingestellte Zeilenposition ist in der Ausrichtungsansicht zu sehen. Die
Ansicht kann über das Menü Extras, Zeilenkamera und Ausrichtungsansicht oder
mit Hilfe des Icons aufgerufen werden.
i
Die Position der Zeile im Wärmebild wird im Fenster
Abtastung definiert. Über Abgetastete Linien und Erste Zeile bzw. Letzte Zeile können Sie
bestimmen, ob die Messung über eine oder mehrere aufeinanderfolgende Zeilen erfolgt. Hierbei kennzeich-
net die Zahl 1 die oberste Zeile im Wärmebild.

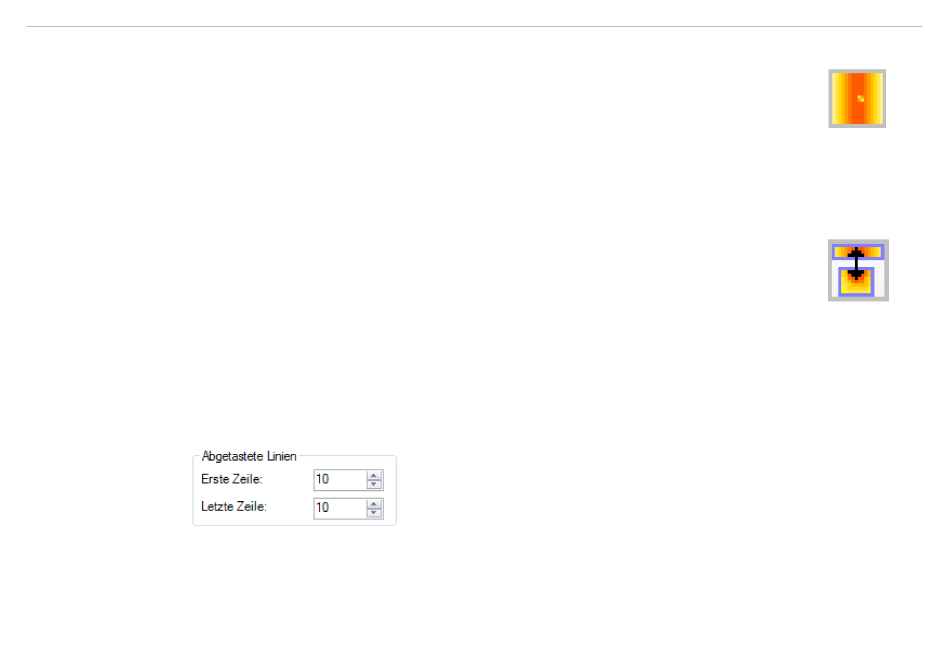

Abb. 107 Ansicht Abgetastete Linien
thermoIMAGER TIM Connect
Aktivieren der Zeilenkamera
Im Zeilenkamera-Modus stehen zwei Ansichten zur Verfügung. Die Ausrichtungsansicht dient dazu, die
Position der Zeile und den Selbsttrigger-Bereich im Wärmebild zu visualisieren. In der Zeilenkameraan-
sicht werden die Messergebnisse der gemessenen Zeilen in Form eines Wärmebildes aufgebaut.
Positionierung der Zeile (Ausrichtungsansicht)
Mit Hilfe des Icons wechseln Sie zwischen der Ausrichtungsansicht und der Zeilenkameraansicht.
Zeilenkamera-Konfiguration, siehe 8.2.1,
im Menü
Seite 119
