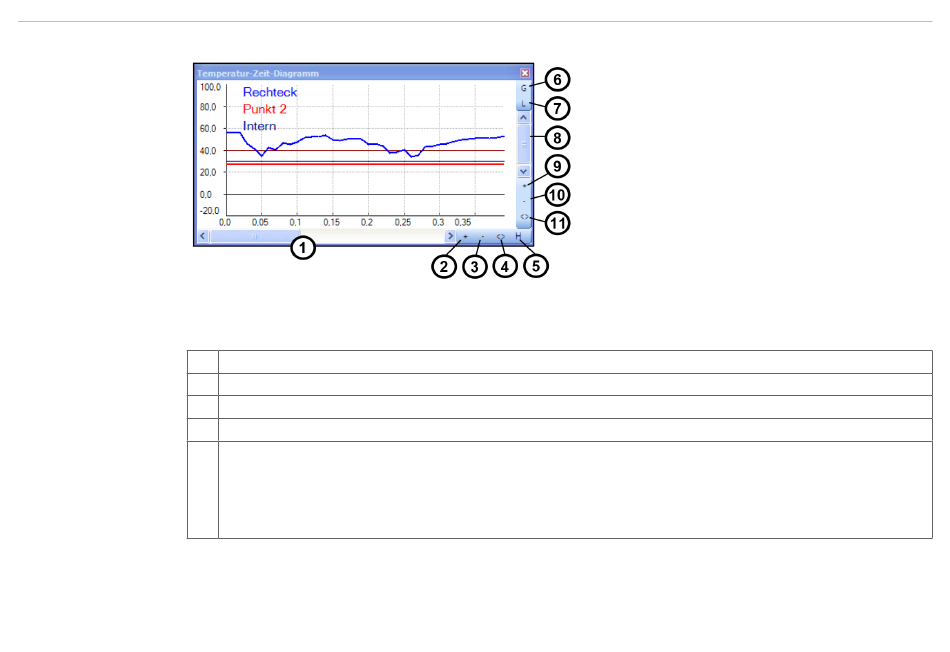

Abb. 84 Steuerelemente Zeitachse / Temperaturachse
Steuerelemente der Zeitachse
1
2
3
4
5
thermoIMAGER TIM Connect
Einstellung der Achsen des Diagramms
Laufleiste zum Auswählen eines Zeitabschnittes.
Hineinzoomen (vergrößern) in das Diagramm. Die Temperaturachse bleibt dabei konstant.
Herauszoomen (verkleinern) in das Diagramm. Die Temperaturachse bleibt dabei konstant.
Vollbereichsanzeige: Anzeigen der kompletten Zeitachse, z.B. einer gespeicherten Videosequenz.
H: Hold/ C: Continue: Durch Betätigen der H-Schaltfläche wird die kontinuierliche Darstellung des
Messverlaufes angehalten. Die eigentliche Messung läuft dabei im Hintergrund weiter. Um die Dia-
grammdarstellung zu aktualisieren, betätigen Sie die C-Schaltfläche.
Im angehaltenen Zustand können beliebige Zeitabschnitte des Diagramms ausgewählt und mit den
Zoom-Schaltflächen + gestreckt (vergrößert) und – gestaucht (verkleinert) werden.
