Softwareeinstellungen
4.3.6
Wechseln der Optik (nicht bei thermoMETER TIM 8 / thermoIMAGER TIM 4x)
Im Menü Extras, Konfiguration und Gerät muss je nach Kamerakonfiguration die passende Optik ausgewählt werden. Die
Auslieferung der Kamera erfolgt verschiedenen wählbaren Optiken. Bei Bestellung Kamera mit mehreren Objektiven muss, je nach
Einsatz, verwendete Optik eingestellt werden (nur bei TIM Serie).

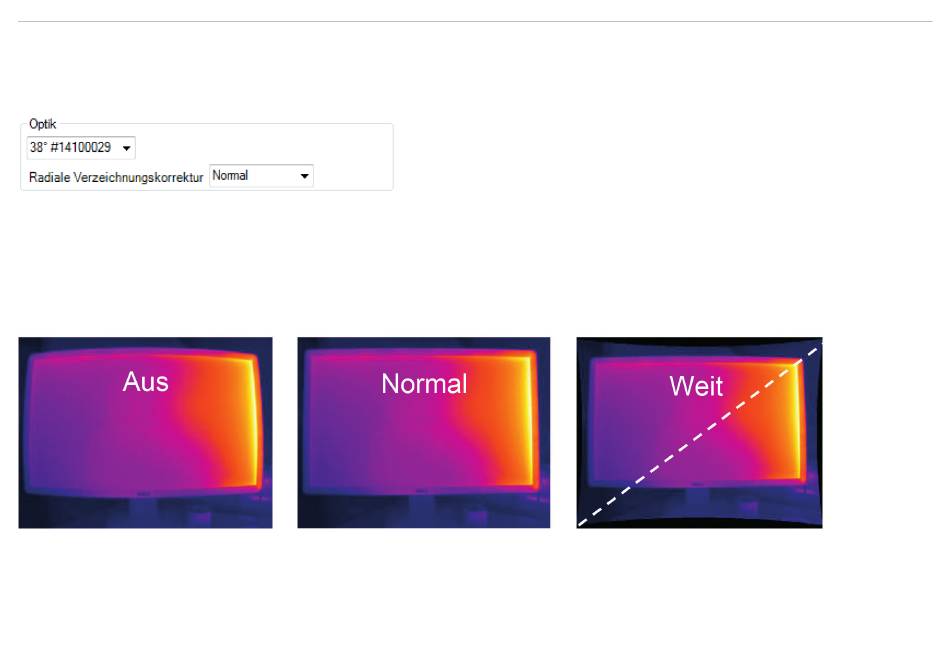

Abb. 35 Ansicht Optik
Mit Hilfe des Menüpunkts Radiale Verzeichnungskorrektur kann das Kamerabild so korrigiert werden, dass die Bildverzer-
rung durch die Optik (Tonnenverzeichnung) kompensiert wird. Diese Verzerrung trifft besonders bei Weitwinkeloptiken auf. Es kann
zwischen Aus, Normal und Weit gewählt werden.
Der Weit Modus ist in erster Linie für Line Scanning Anwendungen mit Abtastung auf der Diagonalen konzipiert. Damit wird bei der
aktivierten Verzeichnungskorrektur eine volle Ausnutzung der Optik gewährleistet.
