Merging
9.5
Im Merging-Modus können Ein- und
Ausgänge über das PIF wie gewohnt
verwendet werden.
i
Die Einstellungen in der Software
werden über die Merger Instanz vor-
genommen.
Der Hinweis (am PIF an Instanz
"Instance 1") verdeutlicht, dass
das PIF von der Masterkamera ver-
wendet wird.
Wenn in der Merger Instanz analoge
Ausgänge verwendet werden, müssen
diese noch zusätzlich in der Master
Instanz aktiviert werden. Dazu müs-
sen die verwendeten Ausgänge auf
Externe Kommunikation gestellt
werden:

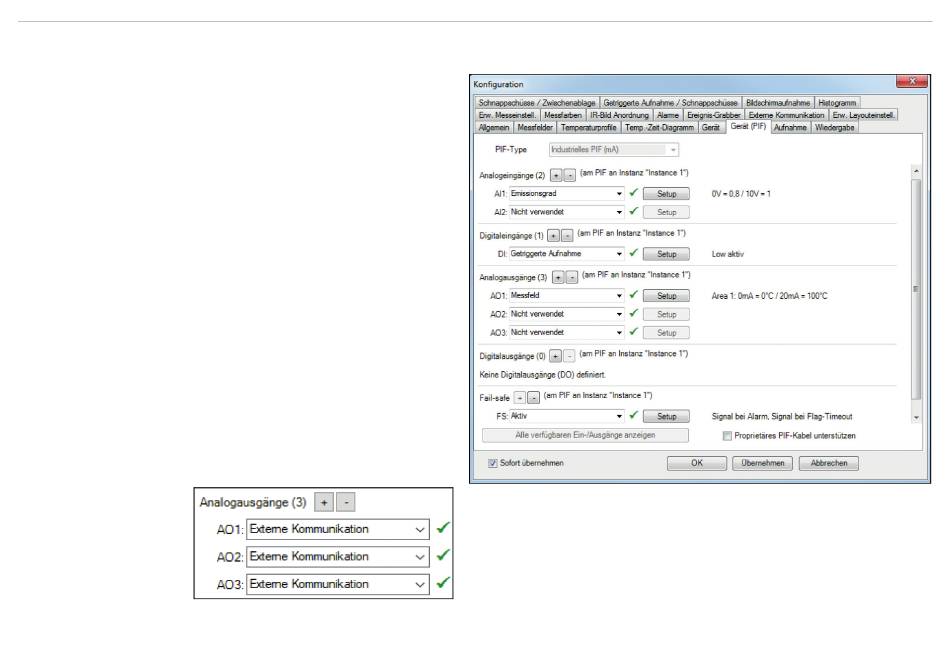

Abb. 126 Ansicht Analogausgänge
thermoIMAGER TIM Connect
Merging mit Verwendung des PIFs
Es ist darauf zu achten, dass
das PIF an die Master Kamera
(Instance 1) angeschlossen
werden muss.
Abb. 127 Konfigurationsmenü von Merger Instanz
Seite 142
