thermoMETER TIM 8 / thermoIMAGER TIM 41
Das Gerät ist jetzt für die Ethernet-Verbindung bereit und wird im Menü
unter Geräte aufgelistet. Die Kamera wird durch ein Netzwerksymbol so-
wie der Netzwerkadresse und der Portnummer gekennzeichnet. Wählen
Sie das Gerät aus. Eine Verbindung zum Gerät wird hergestellt und die
Temperaturmessung kann beginnen.

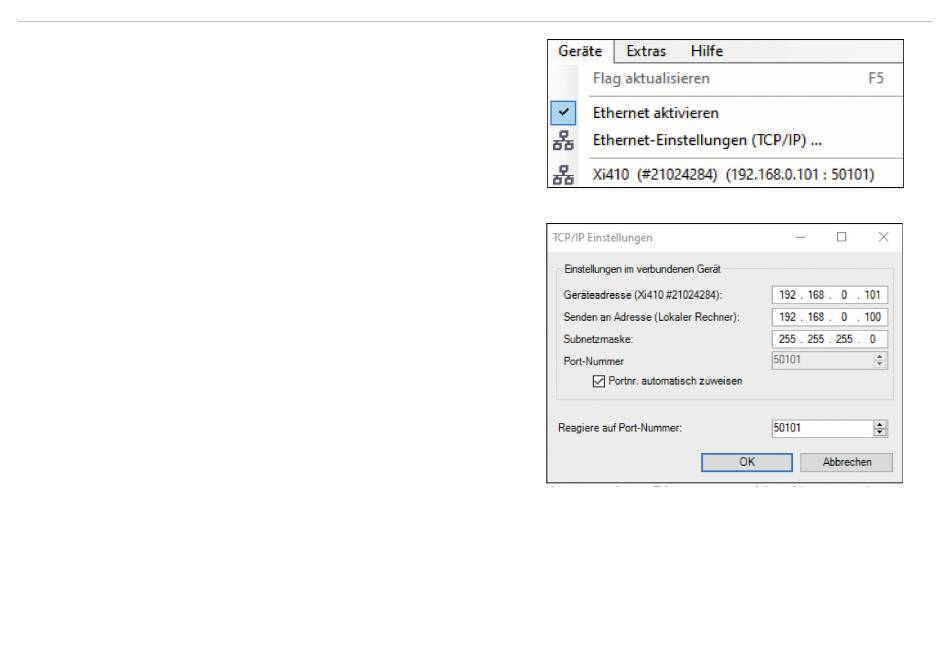

Um die entsprechenden Adress-Einstellungen vorzunehmen, gehen Sie
im Menü auf Geräte und Ethernet-Einstellungen (TCP/IP). Die
Einrichtung erfolgt über die USB-Verbindung der Kamera.
Unter Geräteadresse wird die Adresse für das Gerät vergeben. Diese
muss eine unterschiedliche Adresse (letzter Block) zum Gegenteilneh-
mer (z.B. PC) haben (Senden an Adresse).
i
Wichtig ist das der Netzwerkanteil (ersten drei Blöcke) bei beiden
Adressen identisch sein muss. Die Adressbereich der einzelnen
Blöcke kann zwischen 0 und 255 liegen.
Zusätzlich muss noch eine separate Portnummer konfiguriert werden. Die ausgewählte Nummer kann zwischen 1 und 65535 liegen.
Mit der Option Portnr. automatisch zuweisen wird automatisch eine Port-Nummer zugewiesen. Diese ist standardmäßig auf
50101 gestellt.
Wenn mehrere Kameras mit unterschiedlichen Port-Nummern angeschlossen werden und mit einer bestimmten Kamera kommuniziert
werden soll, kann über Reagiere auf Port-Nummer die entsprechende Kamera bestimmt werden.
thermoIMAGER TIM Connect
Seite 116
