Erste Schritte
1
2
3
4
5
6
7
8
9
10
11
12
Unter Ansicht und Bedienermodus kann zwischen zwei weiteren Anzeigeoptionen gewählt werden. Ne-
ben der Desktop-Ansicht kann hier noch die Touch-Ansicht oder die Tablett-Ansicht verwendet
siehe Abb.
oder einem Tablett. Der Bildschirm und das Menü werden entsprechend seiner Funktionen benutzerfreund-
lich angepasst und dargestellt.

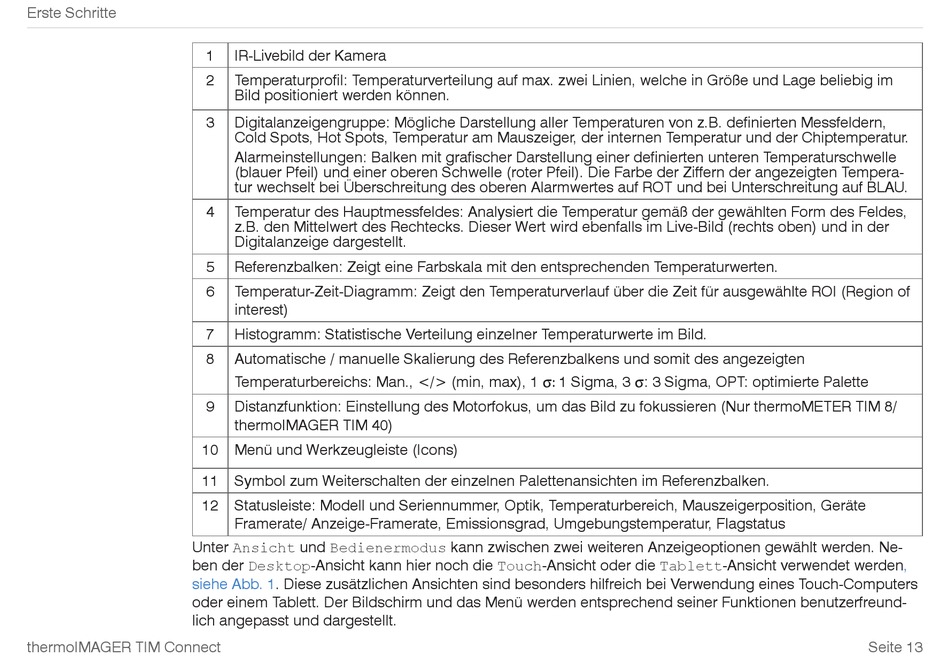

thermoIMAGER TIM Connect
IR-Livebild der Kamera
Temperaturprofil: Temperaturverteilung auf max. zwei Linien, welche in Größe und Lage beliebig im
Bild positioniert werden können.
Digitalanzeigengruppe: Mögliche Darstellung aller Temperaturen von z.B. definierten Messfeldern,
Cold Spots, Hot Spots, Temperatur am Mauszeiger, der internen Temperatur und der Chiptemperatur.
Alarmeinstellungen: Balken mit grafischer Darstellung einer definierten unteren Temperaturschwelle
(blauer Pfeil) und einer oberen Schwelle (roter Pfeil). Die Farbe der Ziffern der angezeigten Tempera-
tur wechselt bei Überschreitung des oberen Alarmwertes auf ROT und bei Unterschreitung auf BLAU.
Temperatur des Hauptmessfeldes: Analysiert die Temperatur gemäß der gewählten Form des Feldes,
z.B. den Mittelwert des Rechtecks. Dieser Wert wird ebenfalls im Live-Bild (rechts oben) und in der
Digitalanzeige dargestellt.
Referenzbalken: Zeigt eine Farbskala mit den entsprechenden Temperaturwerten.
Temperatur-Zeit-Diagramm: Zeigt den Temperaturverlauf über die Zeit für ausgewählte ROI (Region of
interest)
Histogramm: Statistische Verteilung einzelner Temperaturwerte im Bild.
Automatische / manuelle Skalierung des Referenzbalkens und somit des angezeigten
Temperaturbereichs: Man., </> (min, max), 1 s: 1 Sigma, 3 s: 3 Sigma, OPT: optimierte Palette
Distanzfunktion: Einstellung des Motorfokus, um das Bild zu fokussieren (Nur thermoMETER TIM 8/
thermoIMAGER TIM 40)
Menü und Werkzeugleiste (Icons)
Symbol zum Weiterschalten der einzelnen Palettenansichten im Referenzbalken.
Statusleiste: Modell und Seriennummer, Optik, Temperaturbereich, Mauszeigerposition, Geräte
Framerate/ Anzeige-Framerate, Emissionsgrad, Umgebungstemperatur, Flagstatus
1. Diese zusätzlichen Ansichten sind besonders hilfreich bei Verwendung eines Touch-Computers
werden,
Seite 13
