Datenbearbeitung
5.6.8
Unter dem Menü Ansicht, Fenster und Schnappschussverlauf kann ein Fenster
geöffnet werden, welches die aktuellsten Schnappschüsse
von Schnappschüssen im Verlaufsfenster muss die Option Dateiname durch Vorlage
erzeugen im Menüpunkt in Extras, Konfiguration und Schnappschüsse / Zwi-
schenablage aktiviert sein.

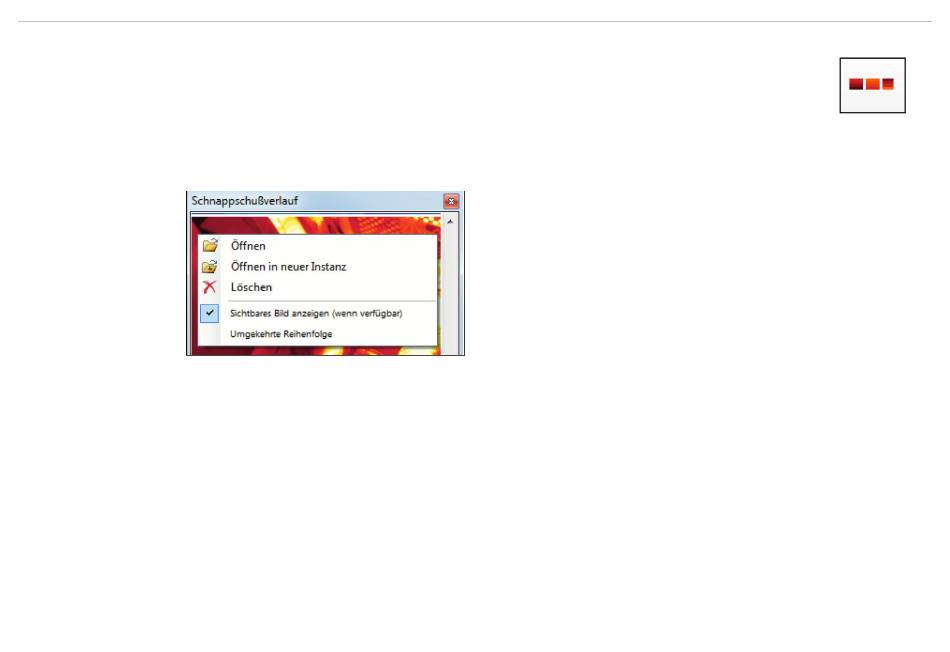

Wenn ein geschossener Schnappschuss aus dem Schnappschussverlauf geöffnet werden soll, gibt es meh-
rere Möglichkeiten dies zu tun:
- Öffnen: Öffnet den Schnappschuss in der gleichen
- Öffnen in neuer Instanz: Öffnet den Schnappschuss in einer neuen Instanz.
- Löschen: Schnappschuss wird gelöscht.
Mit Sichtbares Bild anzeigen (wenn verfügbar) wird bei der TIM 200/230 Kamera das zusätzliche
visuelle Bild angezeigt.
Umgekehrte Reihenfolge: Hier wird der Schnappschussverlauf in umgekehrter Reihenfolge dargestellt.
Im Konfigurationsdialog unter Getriggerte Aufnahme / Schnappschüsse kann eingestellt werden, mit
welchem Layout der Schnappschuss in der neuen Instanz geöffnet werden soll. Dabei kann zwischen
folgenden Einstellungen gewählt werden:
Zuletzt genutztes Layout (Standardeinstellung): Layout, das zuletzt in der Viewer-Instanz geöffnet war.
Aktuelles Layout dieser Instanz: Layout, das gerade in der aktuellen Instanz geöffnet ist.
Layout in der Datei: Layout, das in der Datei enthalten ist, die gerade geöffnet werden soll.
thermoIMAGER TIM Connect
Darstellung von Schnappschüssen im Softwarefenster
anzeigt, siehe 4.2.1.
Zur Anzeige
Instanz, siehe
5.1.
