Softwareeinstellungen
4.3.7
Über Extras, Konfiguration und Gerät wird der zum Prozess passende Temperaturbereich eingestellt.
Die thermoIMAGER TIM Wärmebildkamera verfügt je nach Modell über verschiedene Temperaturbereiche.

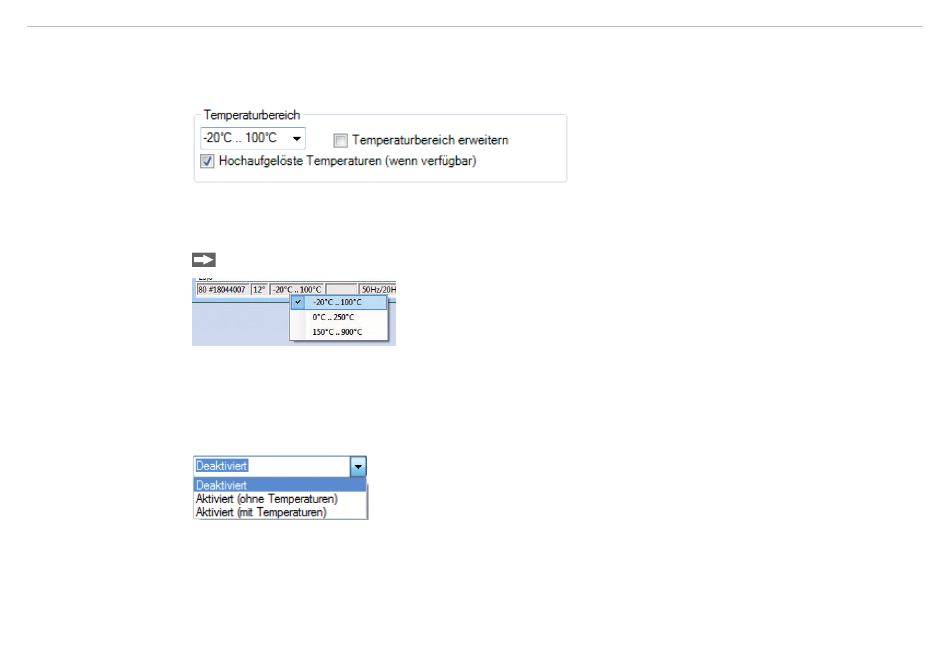

Abb. 36 Ansicht Temperaturbereich
Alternativ kann auch über der Statusleiste im TIM Connect Software Fenster der Temperaturbereich geändert
werden.
Eine hilfreiche Funktion ist der einstellbare, erweiterte Temperaturbereich unter Erweitert. Der Temperatur-
bereich 150 °C ... 900 °C kann ab 20 °C erweitert werden. Dabei ist die Genauigkeit zwischen 20 °C ... 150 °C
nicht mehr exakt gegeben. Diese Funktion dient dazu, ein IR-Bild mit oder ohne Temperaturen zwischen
20 °C ... 150 °C anzeigen zu lassen. Das ist vor allem von Vorteil, wenn zwischen den heißen Prozessen
weiterhin ein IR-Bild zu sehen sein soll.
i
Mit Hochaufgelöste Temperaturen (wenn verfügbar) hat die Temperaturanzeige statt einer Nach-
kommastelle zwei Nachkommastellen. Diese Funktion ist aber nur für bestimmte Kameramodelle verfügbar.
thermoIMAGER TIM Connect
Ändern des Temperaturbereiches
Dazu klicken Sie mit der rechten Maustaste auf den Temperaturbereich.
Der erweiterbare Temperaturbereich ist nutzbar für alle TIM 160S / TIM QVGA / TIM QVGA-HD /
TIM QVGA-G7 / TIM 640 VGA / TIM VGA-G7 Kameras, die ab März 2017 kalibriert worden sind und für
alle thermoMETER TIM 8 / thermoIMAGER TIM 40.
