Datenanalyse
6.2
Temperaturprofile
Unter Extras, Konfiguration und Temperaturprofile können in der Software bis zu zwei Temperaturprofile erstellt werden.
Sie geben den Temperaturverlauf auf einer Linie im Bild mittels eines Graphen wieder. Die Profile sind mit den Namen Profil 1 und
Profil 2 gekennzeichnet.
Die Lage und Größe der Profile im Bild kann frei oder mittels Koordinatenangabe Anfang (P1) und Ende (P2) bestimmt werden.
Profile können über die Anwahl des Punktes Im Bild
zeigen im Hauptfenster sichtbar bzw. unsichtbar ge-
macht werden. Alternativ kann diese Einstellung auch
über das Menü Ansicht und Informationen im
Bild vorgenommen

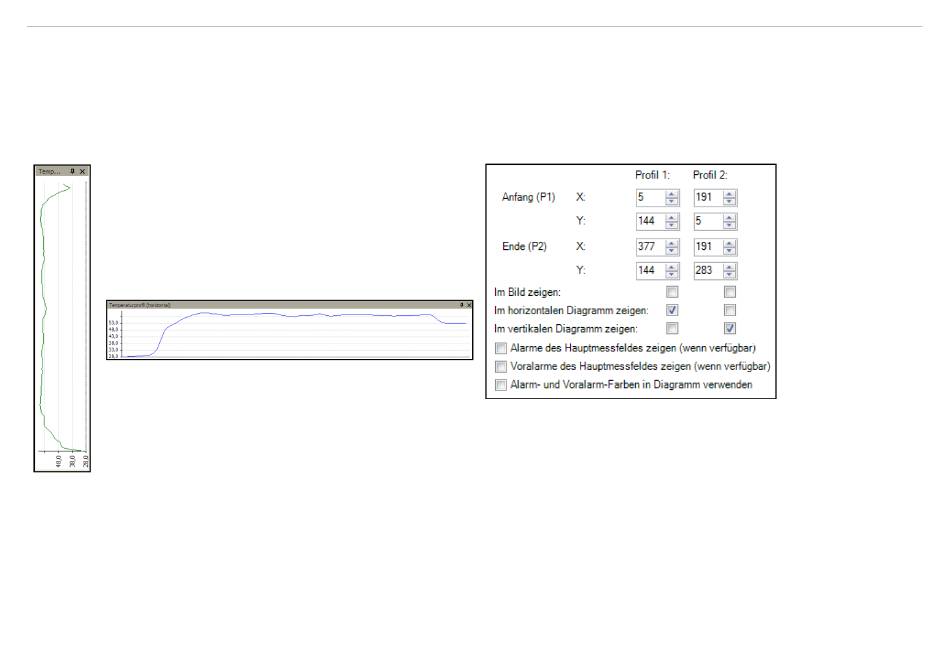

Abb. 75 Ansichten Temperaturprofile
Die Lage und Größe der Profile im Bild kann ebenfalls über das Ziehen mit der Maus an den Greifern an den Enden der Linien im
Hauptfenster angepasst werden.
Die Darstellung der Temperaturprofile kann in separaten Fenstern
gramm zeigen, Im vertikalen Diagramm zeigen, Alarme des Hauptmessfeldes zeigen, Voralarme des Haupt-
messfeldes zeigen und Alarm-und Voralarm-Farben im Diagramm verwenden können die Linien dem horizontalen und /
oder vertikalen Diagrammfenster zugeordnet werden.
thermoIMAGER TIM Connect
werden, siehe
4.2.3.
4.2.1. Über die Optionen Im horizontalen Dia-
erfolgen, siehe
Seite 85
