Zeilenkamera-Modus (Linescanner)
Bei der Option Oben beginnend (Zeilen) werden die Zeilen von oben nach unten gemessen und
wiedergegeben, bei der Option Unten beginnend (Zeilen) von unten nach oben. Bei der Option Links
nach rechts (Spalten) werden die Zeilen von links nach rechts gemessen und wiedergegeben, bei der
Option Rechts nach links (Spalten) von rechts nach links.
In allen Ausrichtungsvarianten kann die Scan-Linie per Maus verschoben werden.

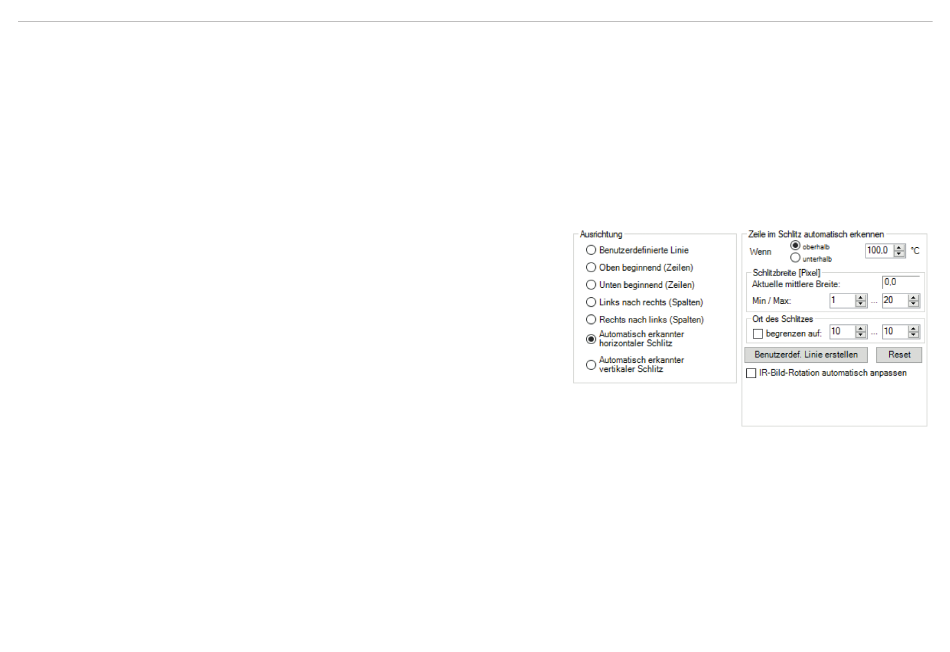

Ausrichtung Automatisch erkannter horizontaler Schlitz: Bei dieser Funktion wird der horizonta-
le Schlitz automatisch erkannt.
Ausrichtung Automatisch erkannter vertikaler Schlitz: Bei dieser Funktion wird der vertikale
Schlitz automatisch erkannt.
Bei Verwendung der automatischen Schlitzfunktion
muss zuerst eine Temperatur eingeben werden ab
wann diese Funktion aktiv sein soll. Diese Tempera-
tur kann oberhalb oder unterhalb einer bestimmten
Grenze liegen.
Unter Schlitzbreite [Pixel] im Feld aktu-
elle mittlere Breite wird die aktuelle Breite
ausgegeben.
Mit Min/Max kann zusätzlich die minimale und maxi-
male Schlitzbreite definiert werden.
Des Weiteren gibt es die Möglichkeit den Ort des Schlitzes zu begrenzen. Dazu muss die Funktion
aktiviert und der Bereich festgelegt werden.
Mit Aktivierung der Option IR-Bild-Rotation automatisch anpassen wird ausgehend vom Schlitz
das Bild automatisch vertikal bzw. waagerecht gedreht.
thermoIMAGER TIM Connect
Seite 122
