Datenanalyse
6.
6.1
6.1.1

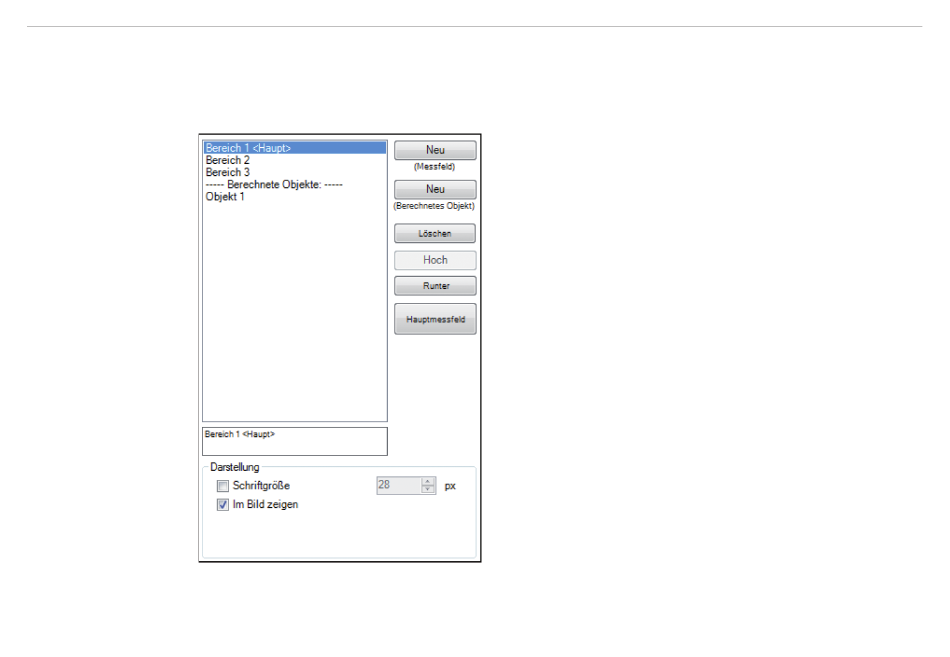

Abb. 65 Ansicht Messfelder allgemein
1) Der Wert kann sich verzögern, da mit einem Windows-Timer gearbeitet wird.
thermoIMAGER TIM Connect
Datenanalyse
Messfelder
Allgemein
Messfelder zur Analyse der Temperaturinformationen
können unter dem Menü Extras, Konfiguration und
Messfelder erstellt, bearbeitet und gelöscht werden.
Der Wert eines Messfeldes wird im 100 ms
siert. Das betrifft auch die Ausgabe der analogen Werte am
PIF.
Über den Button Neu (Messfeld) / Neu (Berechne-
tes Objekt) kann ein neues Messfeld bzw. neues Objekt
erstellt werden. Der Button Löschen kann ein vorhandenes
Messfeld bzw. Objekt löschen.
Mit Hilfe der Buttons Hoch und Runter können einzelne
Messfelder in der Liste verschoben werden.
Ein Messfeld aus der Liste lässt sich über den Button
Hauptmessfeld als solches definieren. Die Temperatur
des Hauptmessfeldes kann im Hauptfenster angezeigt
bzw. über das Prozessinterface (PIF) als Wert ausgegeben
werden.
Unter Darstellung kann die Schriftgröße für alle Messfel-
der verändert werden. Messfelder können mit dem Punkt
Im Bild zeigen im Hauptfenster sichtbar oder unsicht-
bar gemacht werden.
Takt aktuali-
1
