Datenanalyse
6.3
Temperatur-Zeit-Diagramm
6.3.1
Allgemeine Einstellungen
Im Menü Extras, Konfiguration und Temp.-Zeit-Diagramm kann zu jedem angelegten Temperaturmessfeld und zu bereits
vordefinierten Werten wie z.B. der
Unter Anzeigen wird festgelegt, ob die Kurve für einen bestimmten Messwert dargestellt wird oder nicht. Wird eine Kurve angezeigt,
kann optional der dazugehörige Name im Diagramm ein- bzw. ausgeblendet werden.
Wenn die Option Auto.-skal. aktiviert wird, hat der Temperaturverlauf der jeweiligen Kurve einen Einfluss auf die Autoskalierung
des Diagramms. Wird die Option deaktiviert, skaliert sich das Diagramm ausschließlich anhand der anderen Temperaturwerte.
Im Menüpunkt Stift können die Stärke der Kurve sowie die Farbe individuell konfiguriert werden.

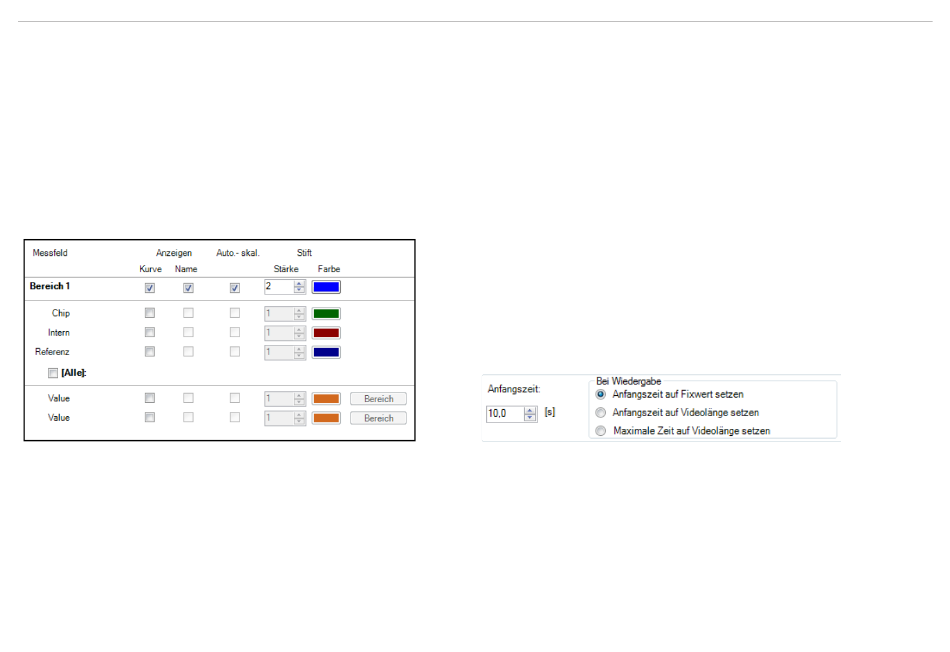

Abb. 81 Ansicht Temperaturmessfeld
Als weitere Option kann im Menü die Zeitachse über [s] auf eine Mindestskalierung gestellt werden. Mit der Option Anfangszeit
auf Fixwert setzen wird die Skalierung an die Länge der eingestellten Anfangszeit gesetzt. Bei Anfangszeit auf Video-
länge setzen läuft die Zeitachse bis zum Ende der Wiedergabe mit. Mit Maximale Zeit auf Videolänge setzen wird die
Skalierung der Zeitachse auf die gesamte Aufnahmelänge festgesetzt.
thermoIMAGER TIM Connect
Chiptemperatur, siehe 4.2.4,
die Temperatur im zeitlichen Verlauf grafisch dargestellt werden.
Abb. 82 Ansicht Anfangszeit
