Datenanalyse
Unter Beschriftung kann gewählt werden, ob der Name, Modus und/oder Wert im Bild angezeigt werden
soll. Zweizeilig bedeutet, dass die ausgewählten Beschriftungen untereinander dargestellt werden.
Mit Zeige an Position kann für jedes einzelne Messfeld die Position der Beschriftung angeordnet wer-
den. Am Bildrand anpassen verhindert, dass die Beschriftung außerhalb des Randes verschwindet.
Die Lage von einem Messfeld kann über An Temperaturprofil binden mit einem der beiden bestehen-
den Temperaturprofile (Messzeilen) verknüpft werden (Profil 1 / Profil 2). Die Lage zueinander wird mit
der Option Position [%] festgelegt. Die Größenverhältnisse werden über Min. Größe definiert.

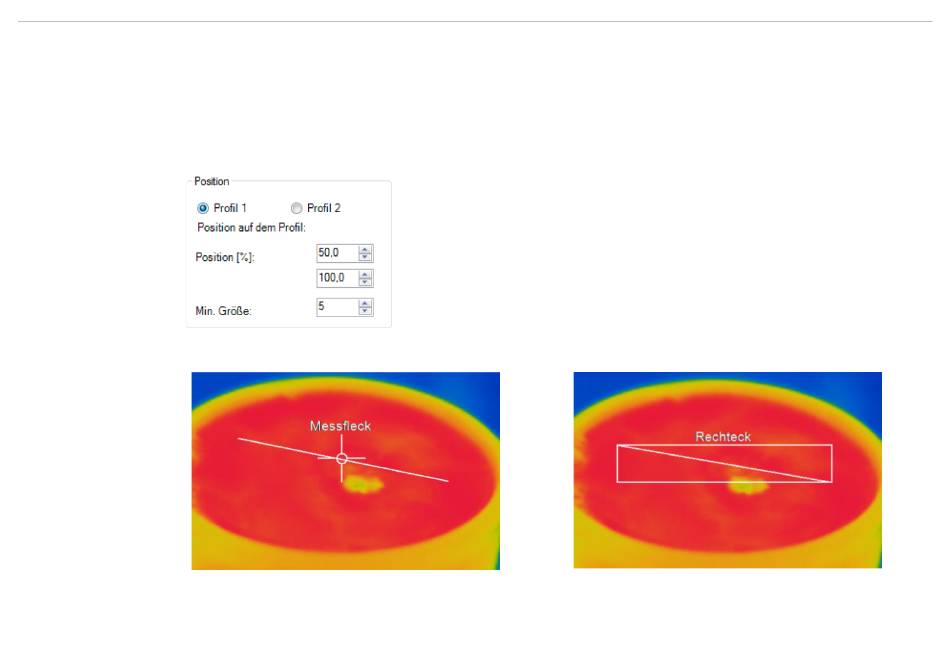

Abb. 67 Ansicht Position
Abb. 68 An ein Temperaturprofil gebundenes
Messfeld (hier Messfleck als Messfleck)
thermoIMAGER TIM Connect
Abb. 69 An ein Temperaturprofil gebundenes
Messfeld (hier Rechteck als Messfeld)
Seite 78
