Merging
9.7
Für eine zeitgleiche Framesynchronisation, verwenden Sie den PIF-Anschluss der Kamera. Sie können zwi-
schen dem Standard-PIF oder dem industriellen PIF wählen, je nach erforderlichen Ein– und Ausgängen.
In diesem Fall wird das Standard-PIF verwendet. Bei der Master-PIF wird der digitale Eingang mit dem ana-
logen Ausgang verbunden. Die anderen PIFs (Slaves) werden am digitalen Eingang mit dem Master verbun-
den.

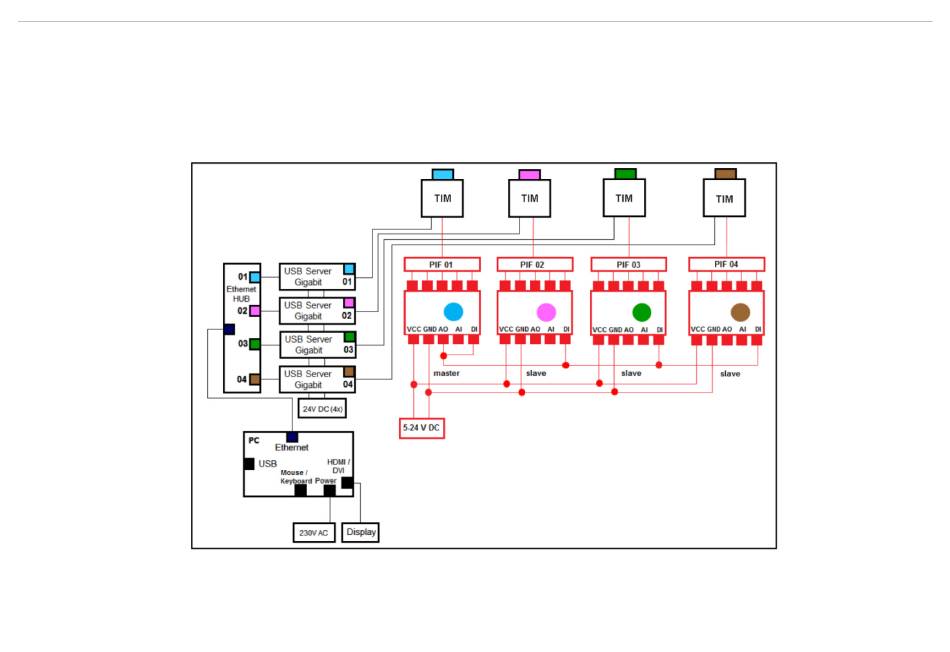

Abb. 130 Modell Zeitgleiche Framesynchronisation via PIF
thermoIMAGER TIM Connect
Zeitgleiche Framesynchronisation via PIF
Seite 144
