thermoMETER TIM 8 / thermoIMAGER TIM 41
7.2.2
Prozessinterface (PIF) für thermoMETER TIM 8 / thermoIMAGER TIM 41

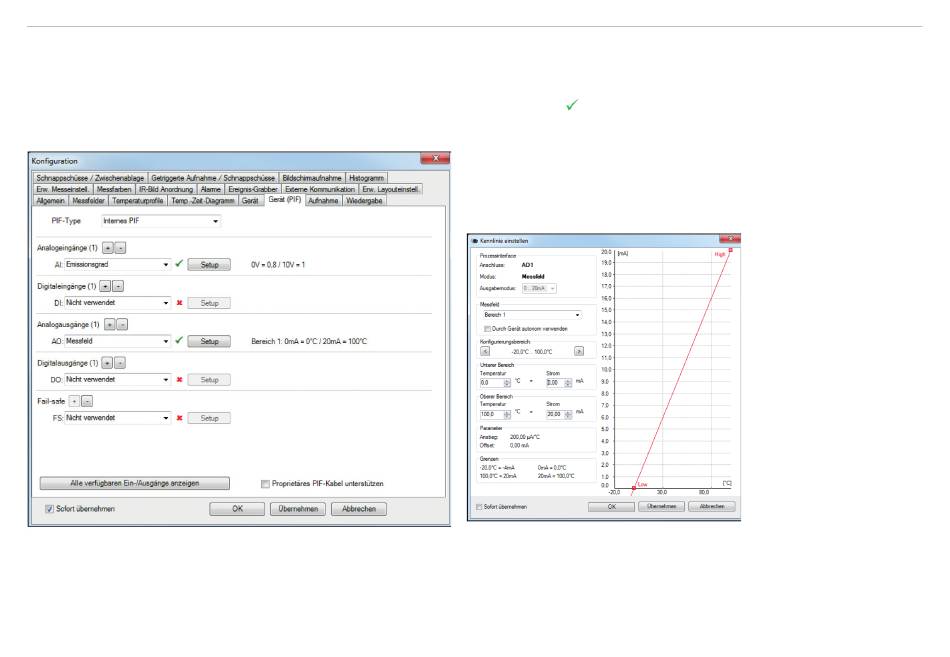

Über Extras, Konfiguration und Gerät (PIF) kann ein an die Kamera angeschlossenes PIF konfiguriert werden. Je nach ver-
wendetem und ausgewähltem PIF-Typ (internes PIF oder stackable PIF) stehen dabei unterschiedlich viele Ein- bzw. Ausgänge zur
Verfügung. Ein vorhandener Ein- bzw. Ausgang wird mit einem grünen Häkchen
bzw. Ausgang mit einem roten x. Mit Alle verfügbaren Ein-/Ausgänge anzeigen, werden nur die zur Verfügung stehenden
Ein-/Ausgänge angezeigt.
Die Einstellungen für das stackable PIF sind ähnlich wie beim internen PIF. Unter PIF-Typ muss zunächst Stackable PIF ausge-
wählt werden. Des Weiteren muss unter Geräte die Anzahl der verwendeten PIFs festgelegt
ummer muss identisch mit der am Gerät eingestellten RS485-Adresse
Ausgänge mit entsprechenden Funktionen belegt werden.
thermoIMAGER TIM Connect
gekennzeichnet und ein nicht vorhandener Ein-
Beim Konfigurieren von analogen Größen
erscheint beim Betätigen von Setup ein
Fenster für die Skalierung des Ein- bzw.
Ausgangs:
sein, siehe Abb.
103. Nun können die vorhandenen Ein- und
werden, siehe Abb.
102. Die Geräten-
Seite 105
