Softwareeinstellungen
Bei den Analogausgängen kann ebenfalls jede Funktion nur einmal ausgewählt werden (Ausnahmen: Mess-
feld; Alarm).
i
i

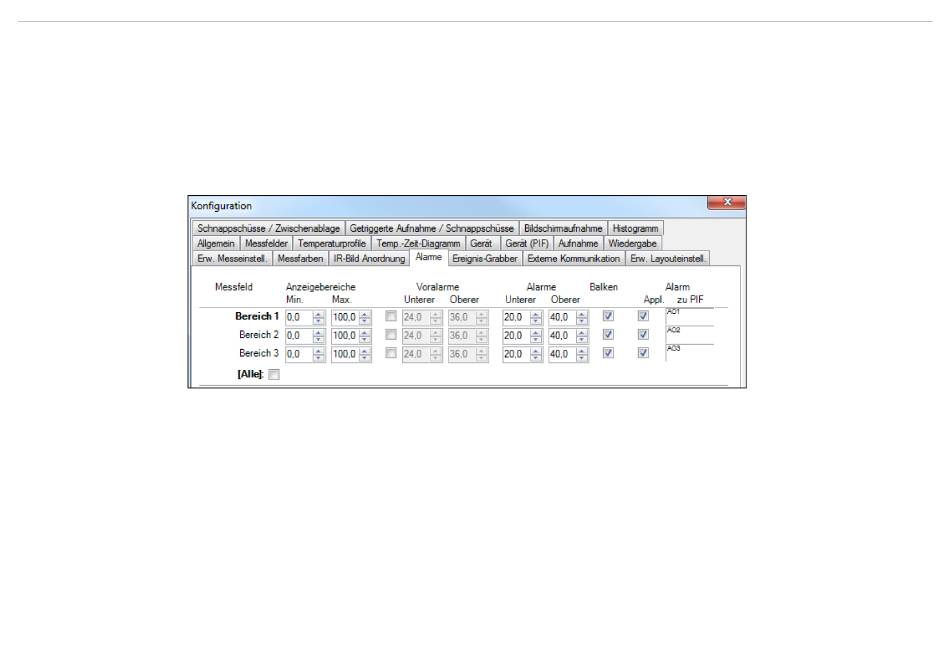

Abb. 40 Ansicht Konfiguration
Wenn Sie die Funktion Alarm an einem analogen Ausgang aktivieren, müssen Sie in der Registerkarte
Alarme das gewünschte Messfeld einem gewünschten PIF-Ausgang zuordnen.
Das industrielle PIF besitzt maximal drei analoge Ausgänge.
Weitere Information zu den Einstellungen von Alarmen finden Sie im Kapitel
thermoIMAGER TIM Connect
Es ist möglich, die analogen Eingänge, Ausgänge und den digitalen Eingang des PIF gleichzeitig zu
verwenden.
Der Alarmausgang kann als Schwellwert zwischen 0 - 4 mA für kein Alarm konfiguriert werden und
zwischen 10 - 20 mA als Alarm. Bei Werten die außerhalb des jeweiligen Bereiches liegen, schaltet das
Relais am DO nicht.
Alarme, siehe
6.8.
Seite 48
